管式发射折叠翼巡飞弹药三维设计

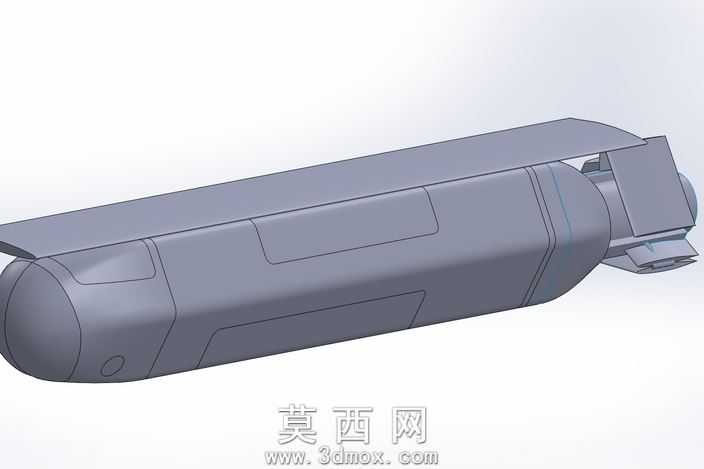

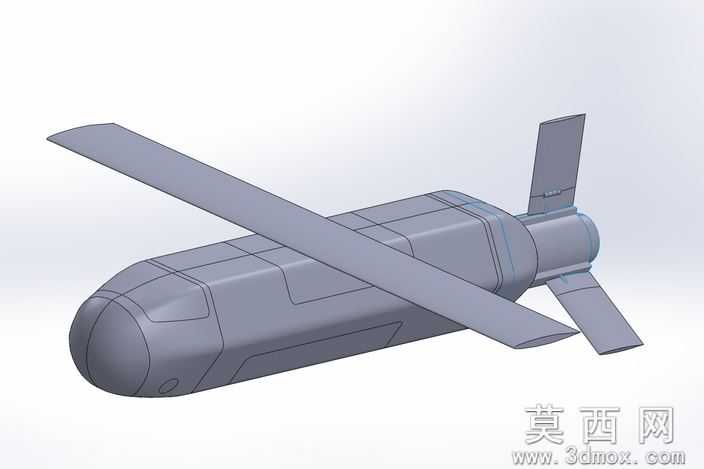

本作品为管式发射折叠翼巡飞弹药的三维建模设计，整体采用低阻流线型气动布局，适配管式发射的紧凑收纳需求，建模过程中严格遵循武器装备的结构逻辑，首先以旋转凸台命令构建弹身主体的卵形弹头与圆柱形弹舱段，弹头曲面通过多段样条曲线拟合优化，保证飞行过程中的气动减阻效果，弹身表面的舱段拼接缝、光学窗口凹陷均通过拉伸切除与曲面偏移命令精准还原，还原实弹的结构分块特征。弹翼部分采用折叠式设计，建模时预先设置了翼面的旋转轴装配约束，可模拟发射前折叠收纳于弹身两侧、出筒后自动展开锁定的动作状态，主翼面选用大后掠长直翼构型，通过薄壁拉伸命令生成翼面主体，翼根处的铰接结构、锁定卡槽均做了精细化建模，保证结构运动逻辑的合理性。尾部尾翼采用X型布局的安定面设计，尾翼与弹身尾部的发动机舱段通过凸台配合装配，尾翼翼型选用对称薄翼型，适配亚音速飞行的安定性需求。材质渲染阶段，弹体整体赋予哑光军灰色金属漆材质，调整材质的粗糙度与金属度参数，模拟航空铝合金弹体的哑光质感，弹身表面的刻线、舱盖边缘添加轻微的倒角与磨损痕迹，提升模型的真实感，背景选用简洁的浅灰色渐变背景，搭配柔和的环境光与定向补光，突出弹体的曲面轮廓与结构细节。设计思路围绕管式发射的约束条件展开，在保证50公里射程所需的升力面面积的前提下，尽可能压缩折叠状态下的弹体径向尺寸，适配发射管的内径要求，同时优化弹头形状降低飞行阻力，控制整体重量满足低体重的设计指标，弹体内部预留了战斗部、制导模块、动力模块的安装空间，各舱段的连接结构均做了可装配性设计，整体模型结构完整，气动外形合理，可用于气动仿真演示、武器装备科普展示等场景。
