便携高压自行车打气筒结构设计方案

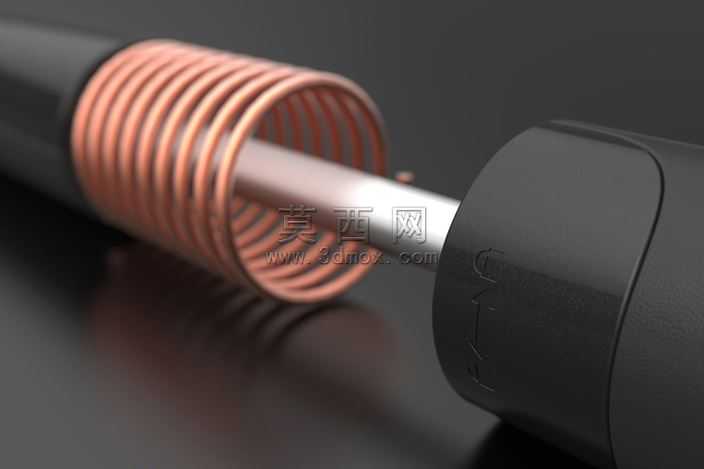

本作品为手动式自行车打气筒的三维参数化建模成果，建模阶段以实际手动气泵的工作逻辑为核心，先完成整体尺寸的比例校准，确定筒身、活塞杆、压缩弹簧、端盖等核心部件的装配公差，所有零件均采用全参数化草图绘制，通过拉伸、旋转、扫掠等基础特征完成主体结构搭建，针对筒身内壁与活塞的配合面、活塞杆与端盖的密封位单独做了公差预留设计，确保虚拟装配时各运动部件无干涉，可完整模拟推拉活塞杆的充气动作流程。材质与渲染阶段，针对不同部件的物理属性做了精细化材质区分：外筒采用哑光黑色硬质工程塑料材质，添加细微的磨砂颗粒纹理还原真实注塑件的表面质感，活塞杆采用抛光镀铬金属材质，调整反射参数模拟金属表面的高光反射效果，复位弹簧采用紫铜合金材质，还原铜质弹簧特有的暖金属光泽与细微的金属拉丝纹理，手柄与底座部位采用软质橡胶材质，添加轻微的凹凸纹理提升握持部位的真实触感。渲染阶段采用影棚级三点布光方案，主光源从侧上方45度角投射，打出部件的结构轮廓与明暗层次，辅光源补亮暗部避免细节死黑，轮廓光勾勒筒身与弹簧的边缘线条，背景采用渐变深灰色突出主体产品，最终渲染图清晰展现各部件的装配关系与材质质感。设计思路上，这款打气筒主打便携轻量化定位，在保证充气压力足够应对自行车轮胎需求的前提下，尽可能压缩筒身直径与整体长度，外置的复位弹簧可在活塞杆拉出后自动回位，简化充气操作步骤，筒身两端做了圆弧过渡处理避免尖锐棱角，整体结构简洁耐用，无多余冗余部件，所有零件均可满足常规机加工与注塑生产的工艺要求，可直接用于产品开模前的结构验证、功能演示以及电商宣传效果图制作，完整还原了手动打气筒从进气、压缩到出气的全流程结构逻辑，各连接部位的卡扣、密封槽细节均做了1:1还原，确保模型的工程实用性。
