高倍双筒手持观测望远镜结构设计

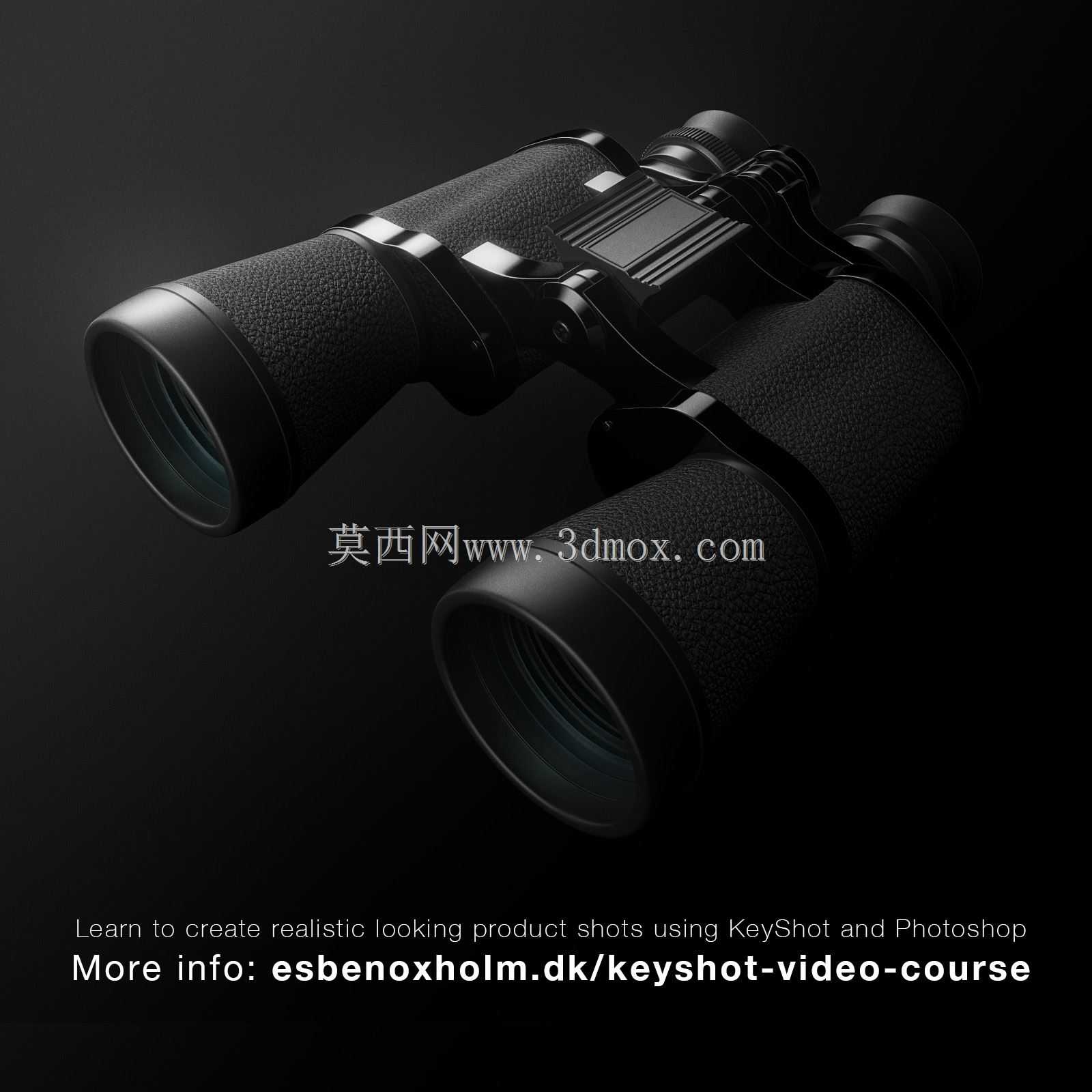

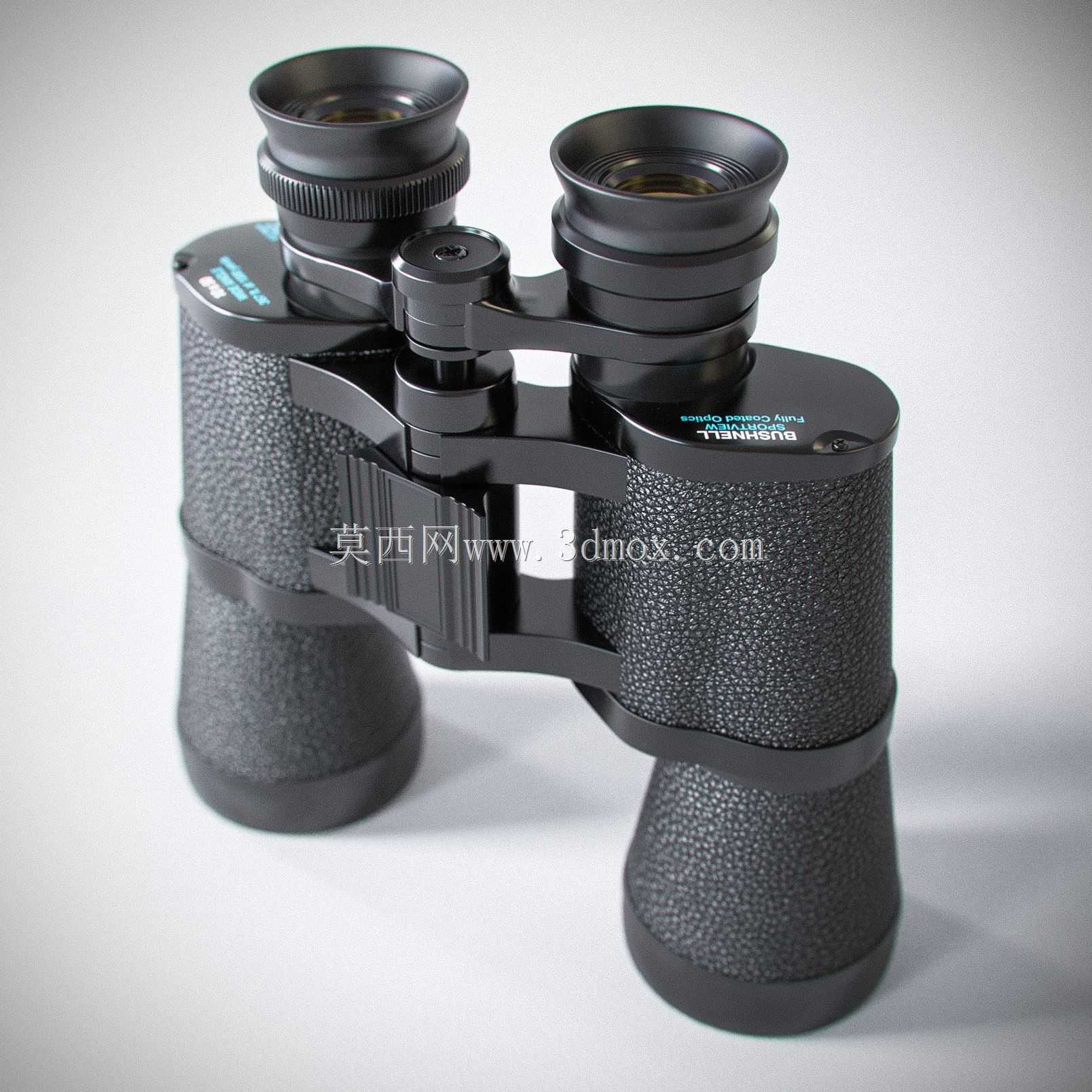

　　这款双筒观测设备的结构设计，首先围绕户外远距离观测的核心场景展开，覆盖野外地质勘探点位标记、林区防火瞭望巡查、户外赛事远距离观赛、航拍摄影辅助寻点、边境巡逻辅助观测等多场景使用需求，核心用途是在不靠近观测目标的前提下，获取清晰的放大视野，降低长距离观测的视觉误差，同时适配手持长时间使用的握持需求，减少操作疲劳。从功能特性来看，设备采用双独立镜筒加中央调焦的结构布局，中央调焦轮位于两镜筒连接桥的中部位置，操作时单根手指即可拨动完成焦距微调，适配不同视力使用者的屈光度差异，其中一侧目镜还预留了独立屈光度补偿环，可针对左右眼视力差单独校准，避免双眼观测出现重影、视差问题。镜身外侧覆盖带颗粒纹理的防滑包覆层，即便在手部出汗、

　　佩戴薄劳保手套的工况下，也能保证握持摩擦力，防止设备滑脱；镜筒的物镜端做了内收遮光设计，可减少侧面杂光射入镜片形成眩光，提升强光环境下的观测清晰度，目镜端配置软质橡胶眼罩，观测时可贴合眼部轮廓，既能够阻挡侧面漏光，也能避免眼部直接接触硬质镜身造成磕碰。设计过程中，首先要确定光学镜片的安装同轴度公差，每侧镜筒内的物镜、转像棱镜、目镜组必须保持严格同轴，公差控制在0.02mm以内，否则会出现观测视场偏移、边缘成像模糊的问题；连接桥的铰接结构采用阻尼转轴设计，转动阻尼经过调校，既可以根据使用者的瞳距灵活调整两镜筒间距，调整到位后又能保持位置固定，不会在手持晃动时出现镜筒偏移。外形尺寸方面，整镜长度控制在160mm左右，

　　物镜端最大直径约65mm，目镜端直径约32mm，两镜筒收拢状态下的整体宽度约120mm，完全适配常规双肩包侧袋、工装裤大口袋的收纳尺寸，不需要额外配置大型收纳箱即可随身携带；安装边界上，镜筒中部预留了标准三脚架连接螺孔的安装位，可兼容通用摄影三脚架的快装接口，在长时间定点观测时，可将设备固定在三脚架上，避免手持抖动造成的视野晃动，连接螺孔的位置经过重心配平计算，固定后设备不会出现前倾、侧翻问题。镜身内部的棱镜固定结构采用弹性压圈加隔震垫的设计，可缓冲日常携带过程中的磕碰震动，避免棱镜移位造成光轴偏差，所有镜片的安装隔圈都做了消光发黑处理，减少镜筒内部的光线漫反射，提升成像对比度。
