越野赛车锥齿轮传动分动箱结构设计

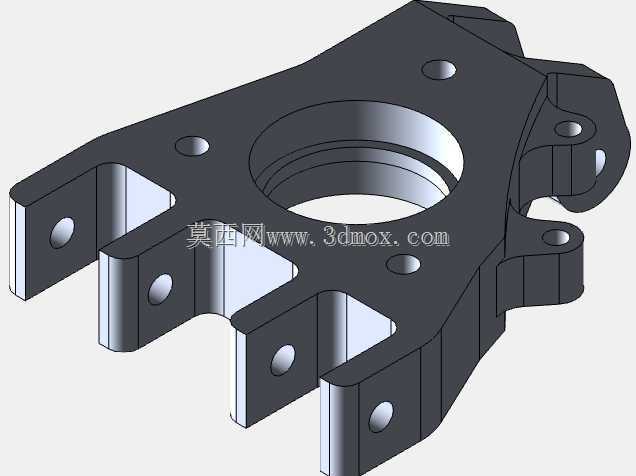

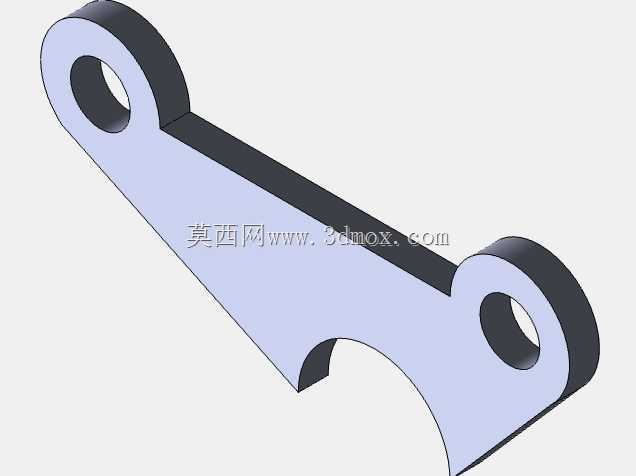

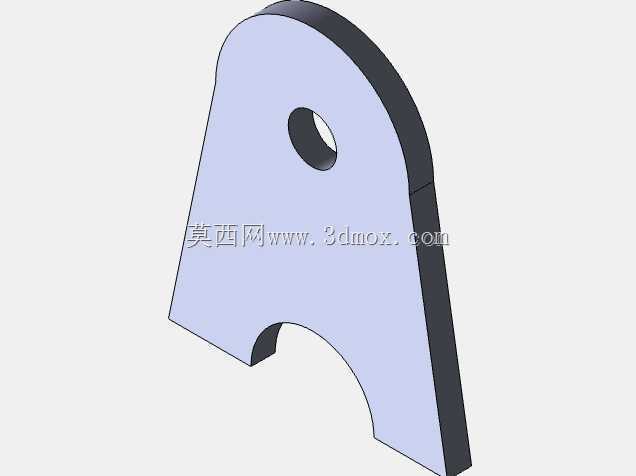

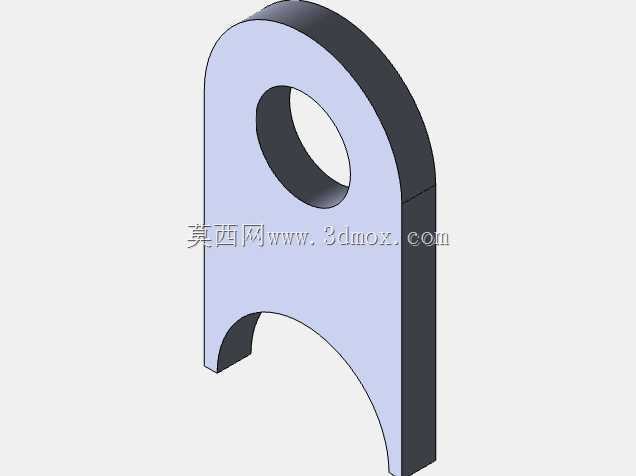

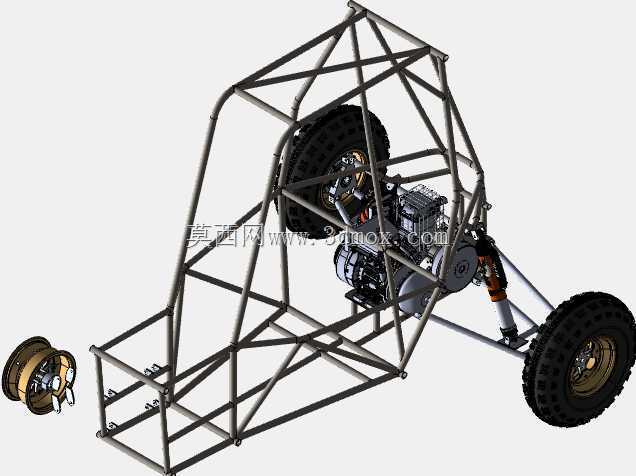

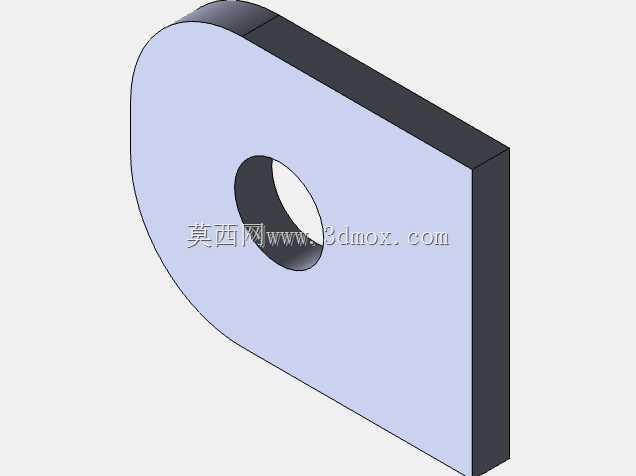

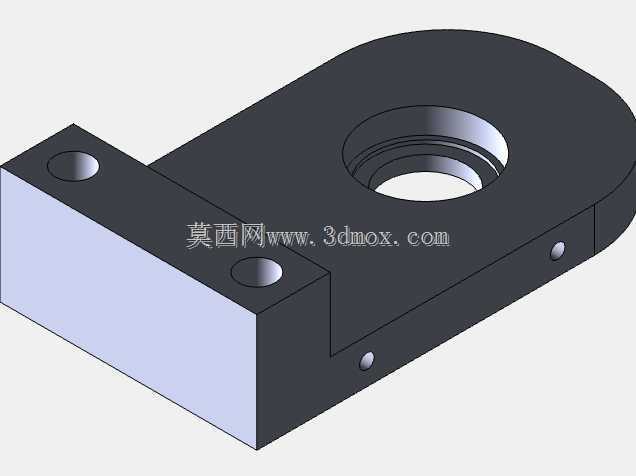

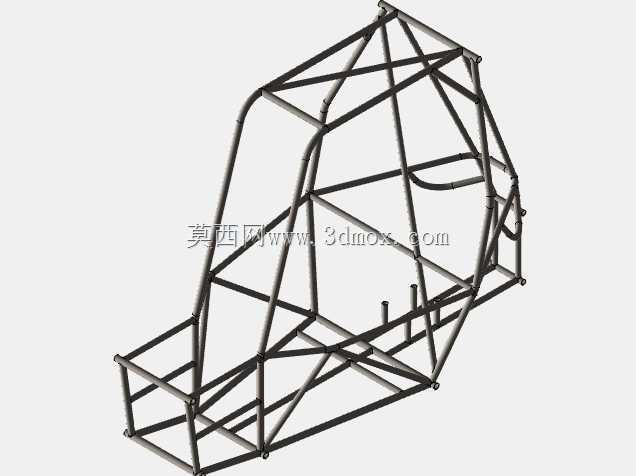

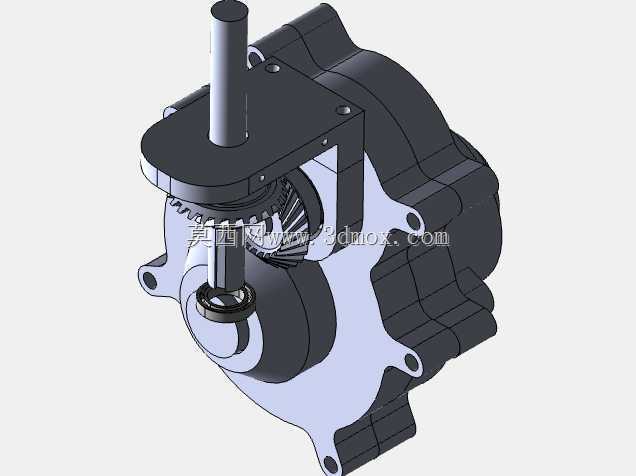

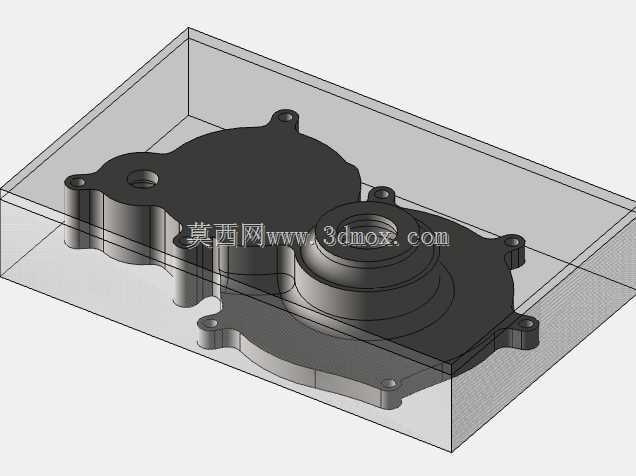

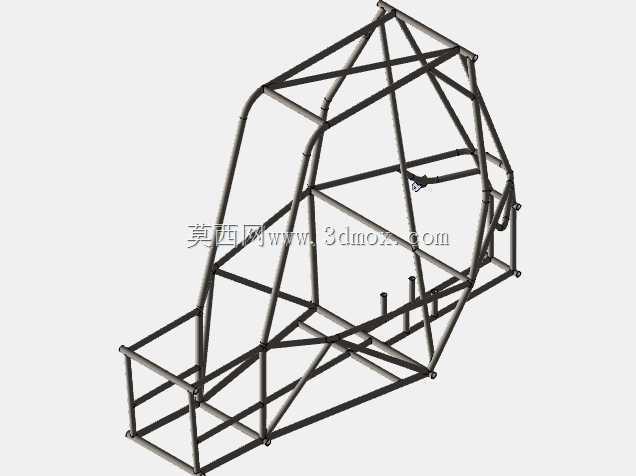

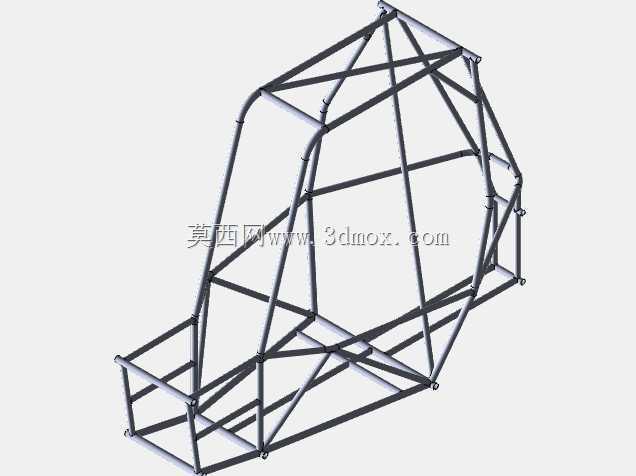

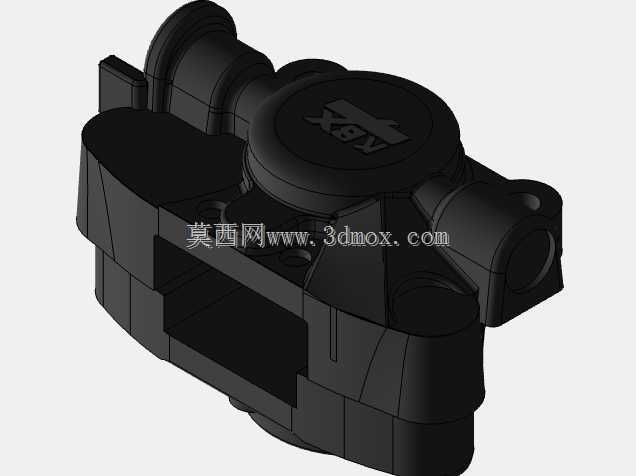

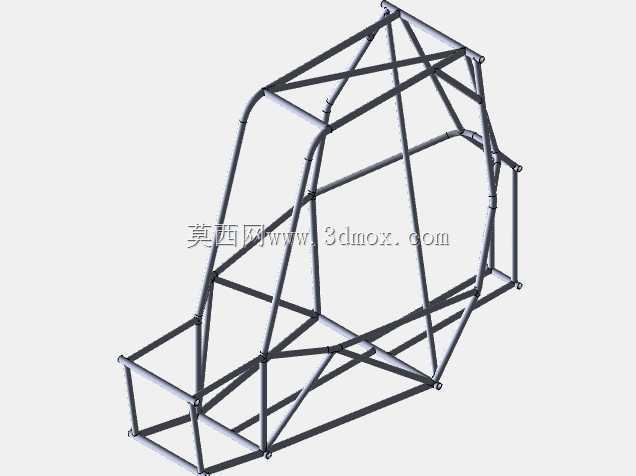

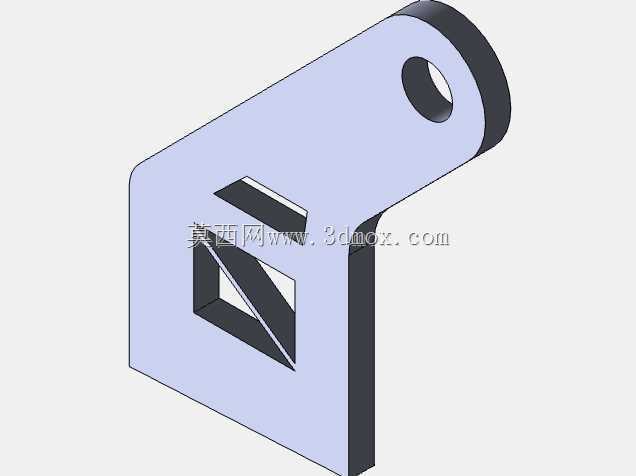

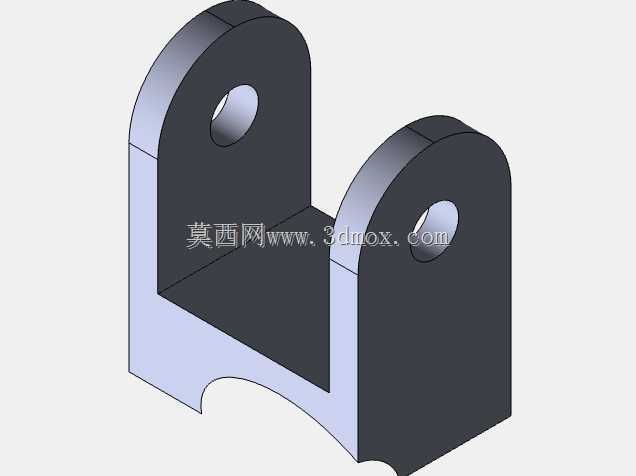

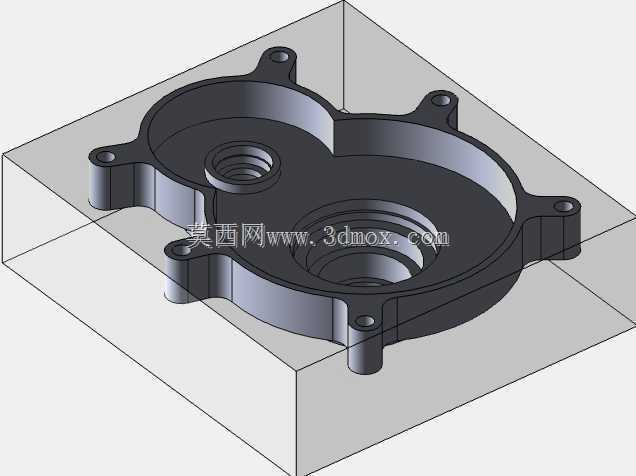

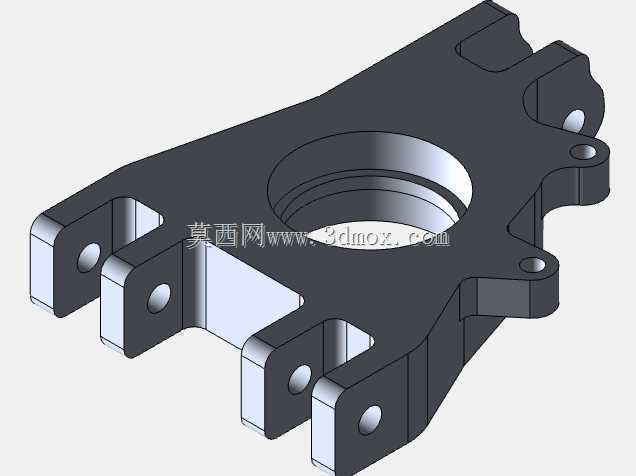

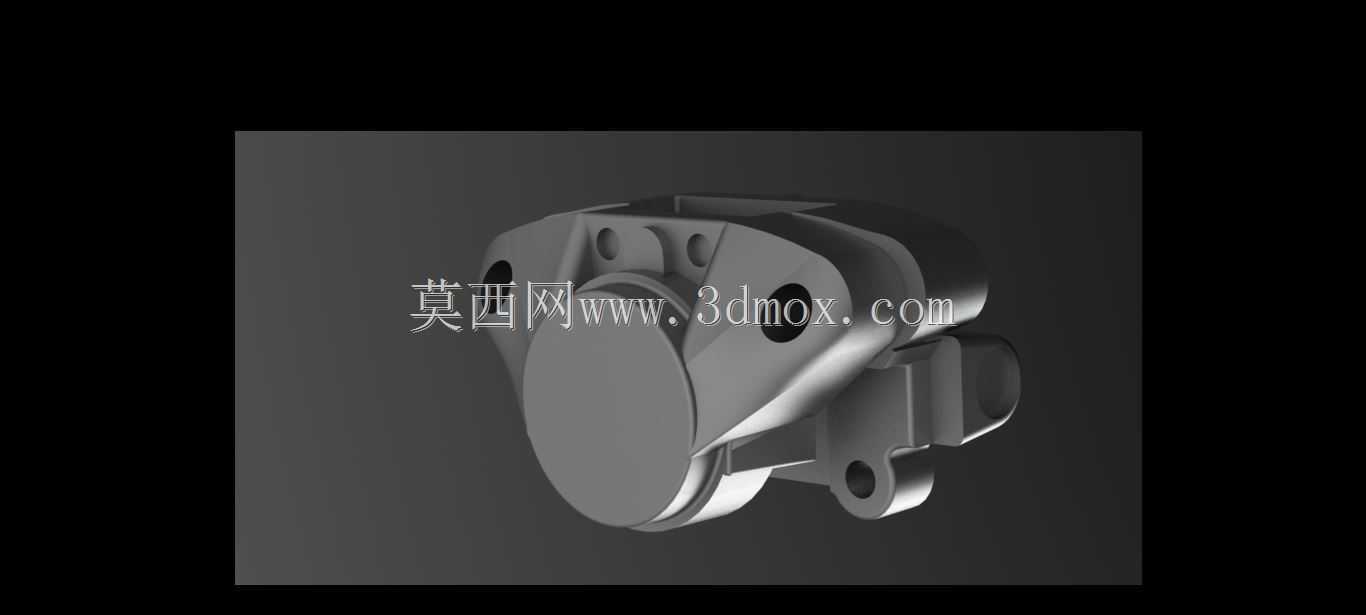

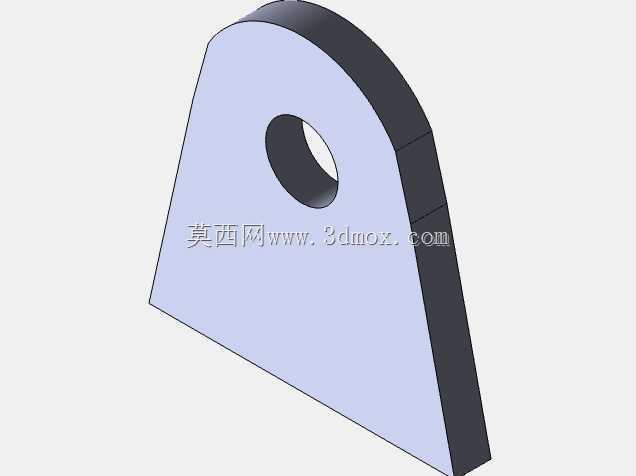

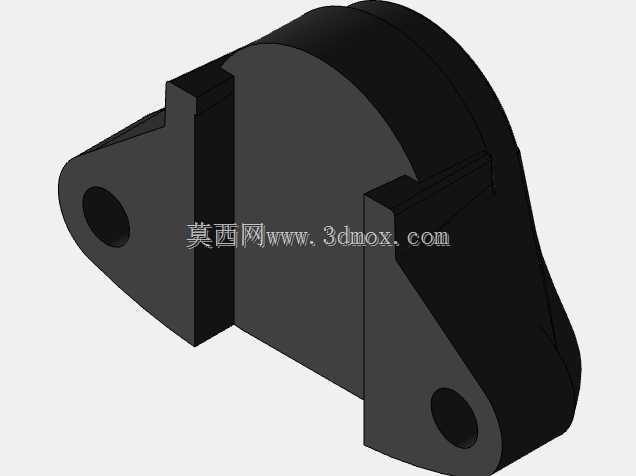

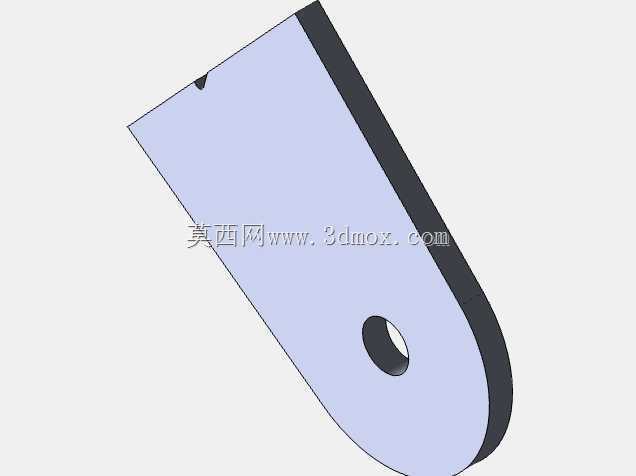

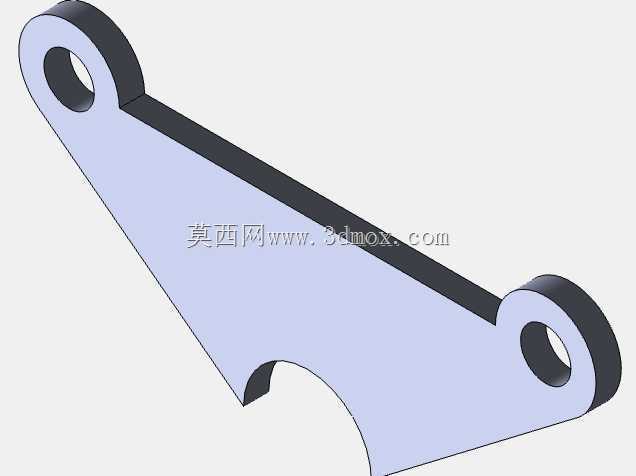

　　这套传动结构针对越野耐力赛事的严苛使用场景开发，核心作用是在非铺装路面的长距离行驶中，将输入动力稳定分配至不同驱动轴，同时通过锥齿轮组实现动力传输方向的90度换向，匹配越野车型底盘布局的空间约束。从结构布局来看，输入轴沿垂直方向布置，通过一对螺旋锥齿轮完成动力换向，输出轴沿水平方向延伸，可直接对接驱动桥的传动半轴，齿轮啮合区域预留了充足的润滑储油空间，壳体采用分体式拼接设计，结合面通过定位销实现精准对位，既保证装配时齿轮啮合间隙的便捷调整，也能在赛事中途维修时快速拆解检查齿轮磨损情况，无需整体拆卸底盘上的周边附件。壳体上的多个带安装孔的凸耳，完全按照越野赛车管状车架的安装点位设计，安装孔位的同轴度、凸耳的支撑厚度都经过受力校核，

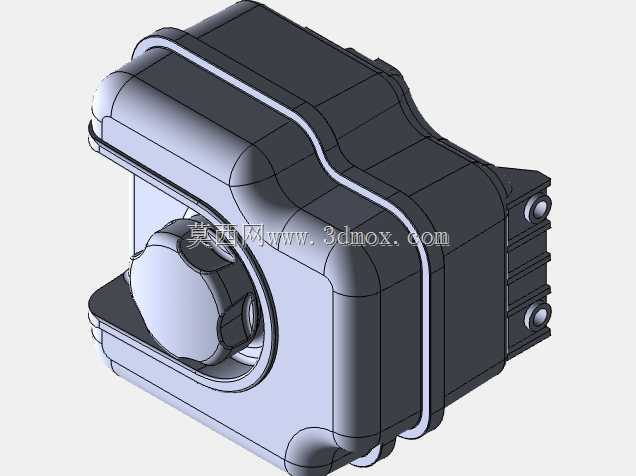

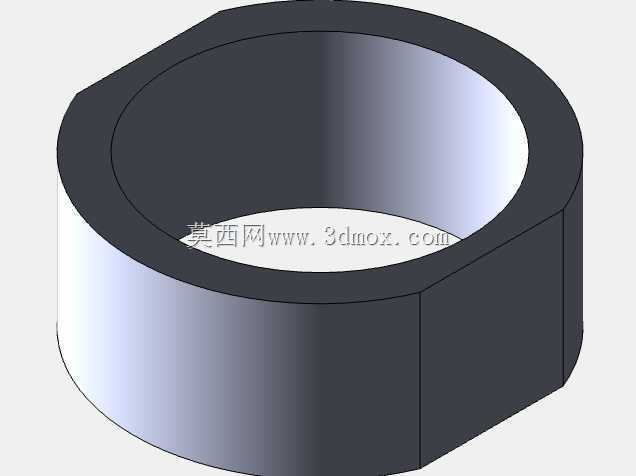

　　能承受飞坡落地时的瞬时冲击载荷，避免安装位置出现应力断裂。输入轴端的轴承采用双列角接触结构，可同时承受径向力与轴向力，抵消锥齿轮啮合时产生的轴向分力，防止轴系在大扭矩输出时出现窜动；输出轴端搭配深沟球轴承与止推垫片的组合，适配越野行驶中频繁变化的载荷冲击。齿轮参数选择上，锥齿轮的螺旋角经过优化，在保证传动比满足越野扭矩放大需求的同时，尽可能降低啮合噪音与传动损耗，齿面的接触斑点位置经过调整，确保大扭矩冲击下载荷均匀分布在齿面中部，避免齿端出现崩齿故障。整个壳体的外形轮廓做了圆弧过渡处理，没有突出的尖锐结构，防止越野行驶中被路面石块磕碰损坏，同时壳体下部设置了放油螺塞的安装位，上部预留了注油与透气阀的接口，

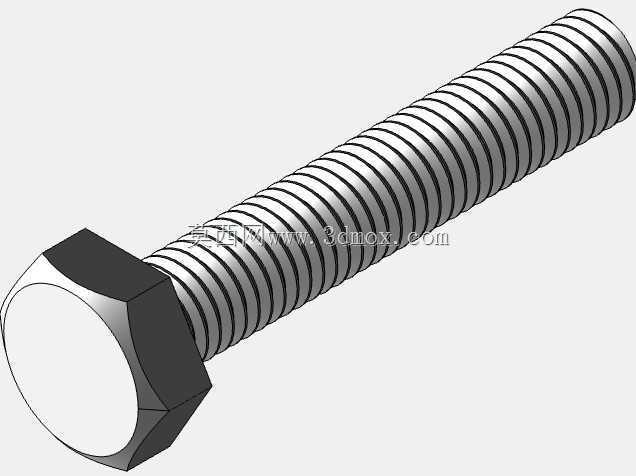

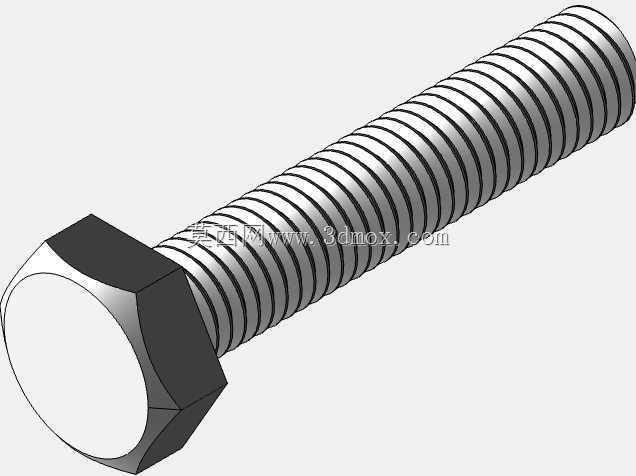

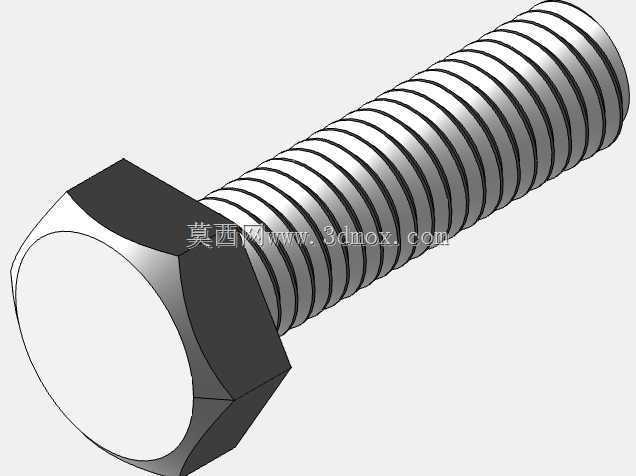

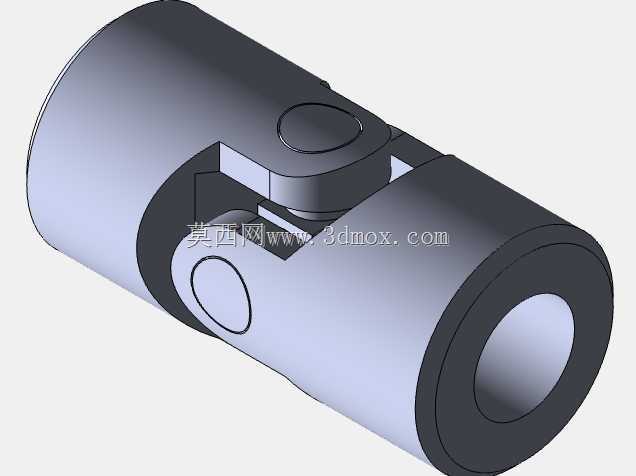

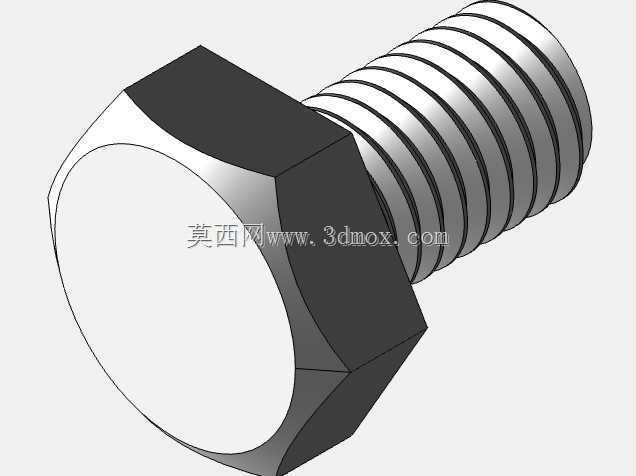

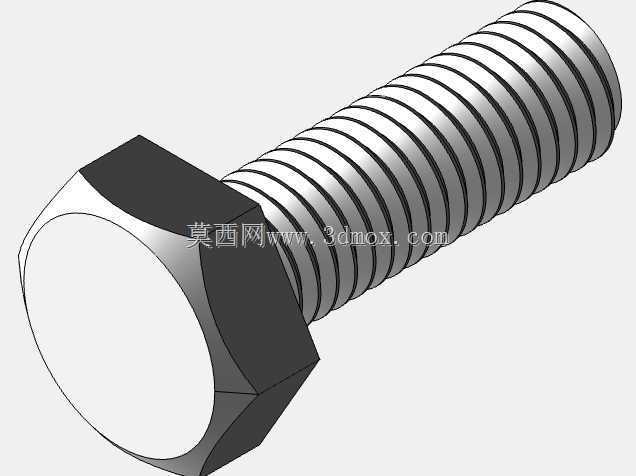

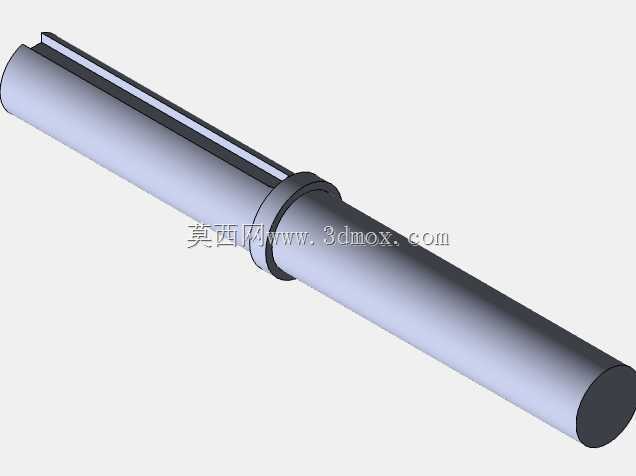

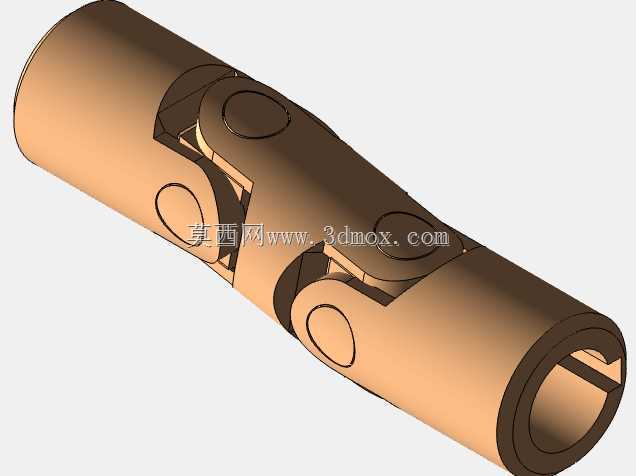

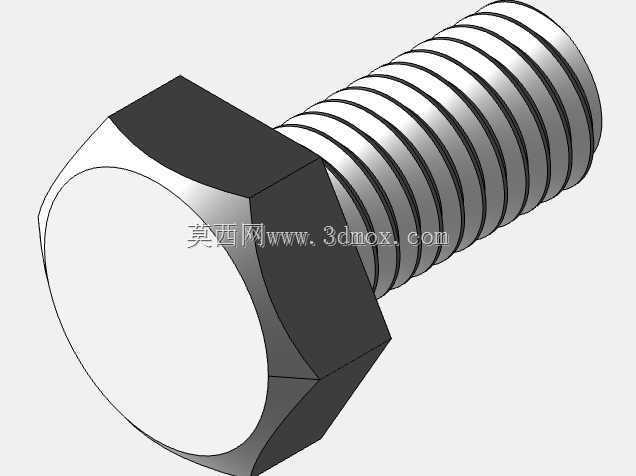

　　满足长时间高负荷运转时的箱体内压力平衡需求，避免油封因内部压力过高出现渗漏。从安装边界来看，整个传动单元的轴向尺寸、径向轮廓都严格控制在赛车底盘的预留空间内，输入轴的伸出长度适配连接发动机输出端的联轴器尺寸，输出轴的花键参数与驱动桥的半轴花键完全匹配，无需额外加装转接套，减少传动链的冗余环节，降低故障点。设计过程中优先考虑赛事场景下的维修便捷性，所有紧固件都采用统一规格的外六角螺栓，方便维修人员使用单一工具完成拆装，轴承的安装位都设计了便于拉马受力的台阶，无需破坏性拆卸即可完成轴承更换。齿轮与轴的连接采用平键加锁紧螺母的固定方式，可承受反复正反转带来的冲击载荷，不会出现键槽滚键、螺母松脱的问题。箱体内的润滑油道做了简化设计，

　　依靠齿轮旋转带起的润滑油即可实现所有啮合齿面与轴承的润滑，无需额外加装复杂的强制润滑系统，降低整体重量与结构复杂度，符合越野赛车轻量化与高可靠性的设计要求。整个结构的重量分布经过优化，重心尽可能靠近安装面，降低车辆底盘的整体重心高度，提升越野行驶时的侧倾稳定性，壳体的壁厚根据不同区域的受力情况做了差异化设计，受力集中的安装凸耳、轴承座位置适当加厚，非受力区域做减薄处理，在保证结构强度的前提下控制整体重量。
