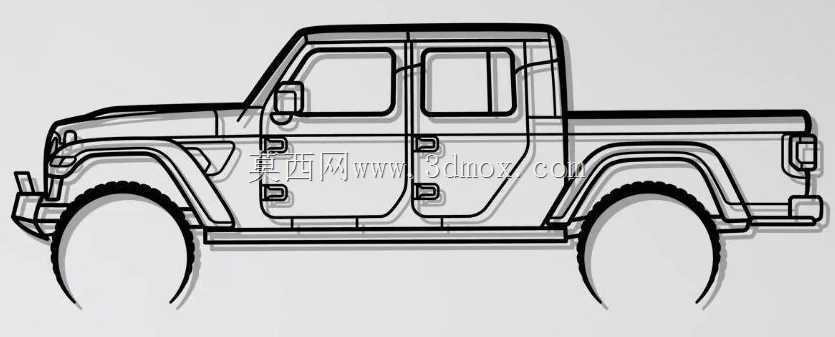

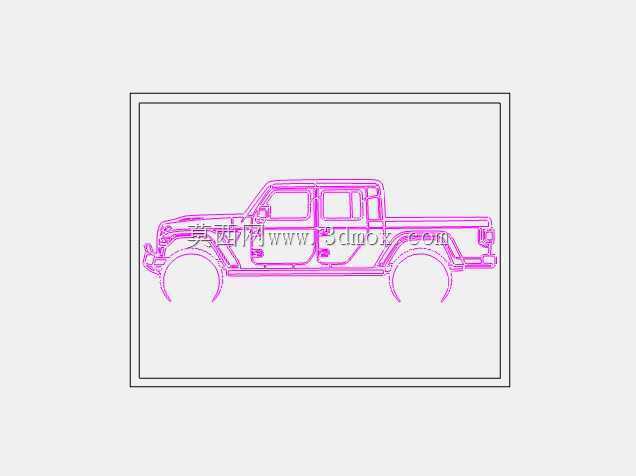

吉普角斗士皮卡激光雕刻剪影矢量设计

　　做剪影的时候要按加工需求等比例缩放，比如做墙面装饰的话常用尺寸是长度1200mm，对应高度大概400mm，这个比例下所有细节都能清晰呈现，不会因为缩小导致线条糊在一起；如果做小尺寸钥匙扣或者金属书签，长度控制在80mm的话，就要适当简化门把手、后视镜这些小特征，避免激光切割的时候因为线条间距太近烧穿材料。轮廓线的绘制要注意闭合性，所有线条必须是连续封闭的多段线，不能有开口、重叠线段，不然等离子或者光纤激光切割的时候会出现抬刀错误，或者切出来的工件有多余的连边。轮拱的位置要特意做圆弧过渡，不能出现硬折角，实车的轮拱是带塑料防擦条的外扩设计，剪影里要把这个外扩的量留出来，和车门下沿的折线衔接自然，不能出现线条错位。做金属加工和激光下料的同行应该都接触过这类剪影类加工件，这类工件大多用在户外装饰、车迷周边定制、门店招牌、文创金属摆件这些场景，不像结构承载件要算受力校核，核心是轮廓还原度高、线条流畅无断点，切割后边缘无毛刺，不需要二次打磨就能直接做表面处理。这次做的吉普角斗士剪影，首先要抓准车型的核心识别特征，不能画成普通牧马人四门版——角斗士是皮卡结构，后排之后是开放式货厢，轮拱的外扩弧度、车门的数量和把手位置、前格栅的七孔轮廓、车顶的线条走向，还有货厢尾门的折线，这些细节差一点，懂车的人一眼就能看出不对。实际建模描线的时候，首先要确定整体的长宽比例，实车角斗士的长宽高大概在5590mm、1890mm、1850mm左右，

　　车门的把手位置要对应实车的前后门布局，角斗士是双排座舱，前后门各两个把手，位置在车门腰线偏下的位置，不能画成单排皮卡的布局。前风挡的倾斜角度也要还原，实车的风挡不是垂直的，有大概30度左右的后倾角，这个角度错了整个车头的姿态就不对，看起来会像老款的212吉普。货厢的侧面线条要平直，和座舱的衔接处有一个明显的折线，这个是角斗士和普通四门牧马人最核心的区别，描线的时候特意把这个转折做的清晰明了，不会和座舱线条混在一起。实际加工的时候，这类剪影常用的材料是1mm到3mm厚的冷轧钢板、不锈钢板，也有用铝板做阳极氧化彩色款的，切割的时候功率参数要匹配材料厚度，比如2mm冷轧钢用光纤激光切割的话，功率调到1200W，进给速度控制在每分钟6米，

　　切出来的边缘光滑度最好，不需要后续修边。如果是用等离子切割的话，要注意割缝补偿，等离子的割缝大概在2mm左右，描线的时候要提前把补偿量算进去，不然切出来的整体尺寸会比设计值小一圈，安装的时候对不上预装的固定孔位。安装边界的话，这类装饰件一般是在剪影的轮拱下方、车头车尾位置预留3到4个直径5mm的固定孔，孔位要做沉头处理，安装的时候用沉头螺丝固定，固定后螺丝表面和工件平面齐平，不会突出影响美观。如果是做悬空挂装的话，还要在背面预留焊接挂耳的位置，挂耳的位置要在工件重心的正上方，避免挂装后出现倾斜。另外做这类剪影的时候，不要添加多余的内部线条，所有特征都靠外轮廓来体现，比如后视镜就做一个小的凸起轮廓，不需要画镜片的细节，

　　车门的缝隙用单根线条表示就行，线条宽度要统一，设置成0.1mm的单实线，切割的时候机器会识别为切割路径，不会出现误加工。之前做过类似的牧马人两门版剪影，就是因为没注意货厢和座舱的比例，切出来之后被客户指出是四门版不是角斗士，这次特意对照实车的正侧视图反复核对比例，座舱长度和货厢长度的比例大概是2:1.5，这个比例下角斗士的皮卡姿态最准确，不会和其他车型混淆。还有轮胎的轮廓，剪影里的轮胎是半圆造型，轮拱和轮胎之间要留均匀的间隙，不能贴在一起，不然切出来之后轮拱和轮胎的位置会连在一起，看起来像轮胎没气了一样。前后保险杠的位置也要做小的凸起，还原实车的金属保险杠造型，不要做成平的，不然车头车尾的辨识度会下降。这类工件加工完成后，一般做喷塑、喷漆或者抛光处理，做复古风格的话还可以做锈化处理，表面喷清漆固定锈层，用在户外招牌或者工业风装修里效果很好。建模的时候还要注意，所有线条的拐点都要做圆角过渡，除了车身设计本身的硬折线之外，不要出现尖锐的内角，不然切割的时候尖角位置容易因为热量集中烧蚀，出现缺口，也能避免安装的时候划伤操作人员。
