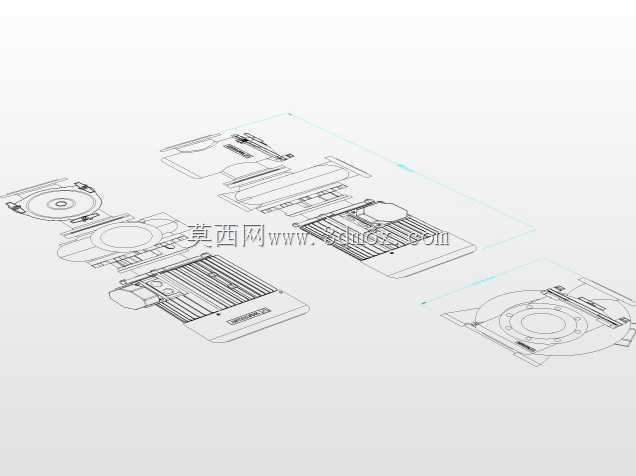

游梁式抽油机1500型10CV动力总成

　　这套三维结构围绕陆上油田常规有杆采油工况展开，核心对应1500系列游梁式抽油机的10CV动力端与机架传动部分，建模时把现场装配、检修空间和运动干涉校核放在首位，而不是单纯还原外观。游梁抽油机在国内各大油田的稠油井、稀油井、低渗透井场都有长期应用，井口通过光杆连接井下抽油泵，地面设备把电机的连续旋转运动转换为驴头的上下往复直线运动，带动抽油杆柱完成吸油、排油循环。

　　从结构层级看，模型首先处理的是动力输入与减速链路。电机输出的高转速低扭矩运动经带传动进入减速箱，减速箱内部采用多级齿轮啮合，把转速降到曲柄工作所需的低转速区间，同时放大输出扭矩，以平衡抽油杆柱、液柱载荷在上下冲程中的巨大差异。曲柄部件是整台设备运动转换的关键，曲柄体上预留了多组配重块安装位置和调节孔位，现场可根据井深、杆柱重量、泵径和冲次要求调整配重半径与配重质量，降低减速箱输出轴的净扭矩波动，减少电机装机功率冗余，也能抑制机架在往复载荷下的振动。

　　游梁部分采用焊接箱形或型钢组合截面思路，前侧伸出驴头，后侧通过横梁、连杆与曲柄销相连。驴头弧面按照钢丝绳悬点运动轨迹设计，保证光杆在上下冲程中尽量保持垂直对中，避免盘根偏磨和井口侧向载荷。支架承担游梁支撑轴的竖向与水平载荷，底座则把电机、减速箱、支架统一固定在同一基础平面上，底座地脚孔位置需要与油田现场混凝土基础或橇装底座匹配，安装时要保证减速箱输出轴与游梁支撑轴的平行度，否则连杆运动过程中会出现侧向别劲，曲柄销和连杆轴承会过早磨损。

　　建模过程中对运动包络做了重点校核。曲柄旋转一周，连杆、横梁、游梁尾部都在不断变化角度，配重块旋转范围内不能与底座、减速箱壳体、护栏发生碰撞；驴头到达上死点和下死点时，悬点钢丝绳、光杆与井口装置的相对位置也要留出操作空间。现场井场布置通常比较紧凑，抽油机周边还要预留刹车操作位、电机检修位、皮带更换空间和吊装作业半径，因此外形尺寸不能只看设备静止状态，必须把曲柄最大回转半径、游梁最大仰角时的尾部外伸距离、驴头最高位置都纳入安装边界。

　　功能特性上，这类抽油机强调长期连续运行和低维护成本。减速箱润滑、轴承密封、曲柄销锁紧、刹车机构可靠性都是结构设计中的重点。刹车装置一般布置在减速箱输入轴或电机轴附近，便于井场人员在停井、换盘根、修井作业时快速锁定悬点载荷；配重块的固定方式要承受长期交变载荷，防止松动脱落。模型中对壳体散热筋、检修盖板、吊装耳板、润滑点位置也做了表达，这些细节直接关系到制造装配和后期运维。

　　设计思路上，并没有把设备做成孤立的展示件，而是按实际装配关系拆分动力模块、减速模块、曲柄配重模块、支架游梁模块和底座模块。各模块之间的配合面、螺栓孔、销轴中心距都保持工程一致性，方便后续在总图中进行干涉检查、运动仿真和基础图设计。对于选型人员来说，可以据此核对悬点载荷、冲程长度、冲次范围与井口高度的匹配关系；对于结构设计人员，则可以进一步展开焊接件详图、轴类零件校核和轴承选型；对于现场安装人员，三维模型能直观呈现吊装顺序、调整垫片位置和维护通道。

　　油田工况下，设备还要承受风沙、雨雪、温差和腐蚀环境影响，外露加工面、铰接点和紧固件都需要考虑防护与润滑。底座下部与基础接触的区域要保证足够刚度，避免长期往复载荷导致基础沉降后整机偏斜。游梁与支架连接处的支撑轴位于整机受力中枢，其中心高度决定了驴头弧线与井口的相对位置，也影响连杆机构的传动角。传动角过小会使连杆受力恶化，因此在确定曲柄半径、连杆长度、游梁后臂长度和支架高度时，需要反复迭代，而不是凭比例随意绘制。

　　整体来看，这套结构完整呈现了常规游梁式抽油机从动力输入、减速增扭、曲柄配重、游梁摆动到井口悬点输出的机械链路，既适合用于采油设备教学演示，也可作为油田非标改造、橇装集成、基础布置和运动校核的三维参考。
