湿式水帘喷漆房涂装作业设备

　　这套湿式喷漆房主要面向中小批量金属件、塑料件和结构件的表面喷涂作业，常见于汽修车间、五金加工厂、家具配件线以及小型装备制造工段。设备的核心任务不是单纯提供一个封闭喷涂空间，而是把过喷漆雾在扩散前捕集下来，减少漆雾向车间外逸，同时为操作人员维持相对稳定的送风、照明和作业视野。

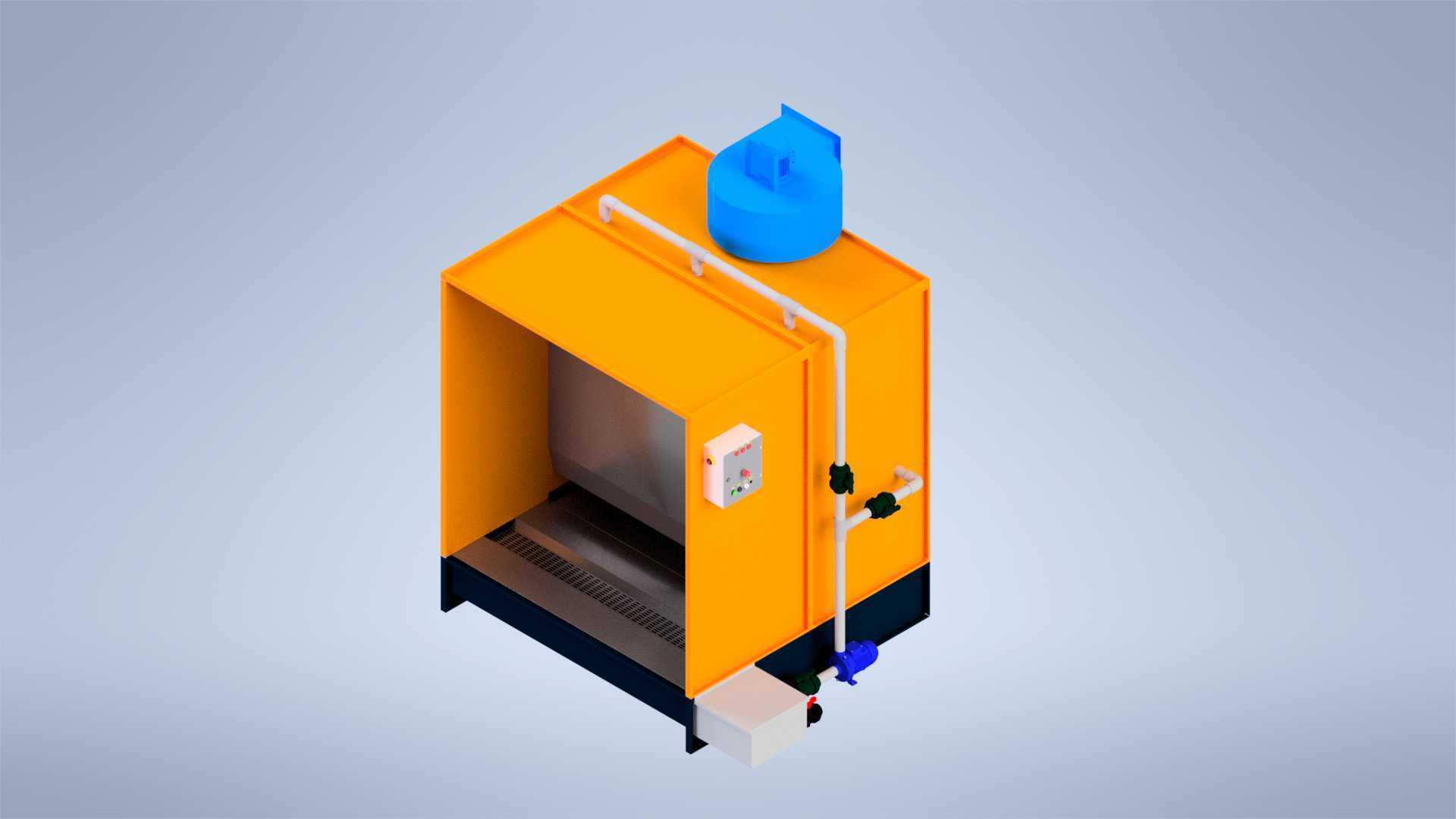

　　从结构布置看，喷房主体采用箱式开口作业形式，正面保留较大的工件进出和人工操作开口，内部形成喷涂工作区。底部设置格栅承托面，工件或简易支架可放置在格栅区域，喷涂过程中滴落的残漆和被气流携带的漆雾向下进入水帘及水洗区域。后侧或侧部布置水幕板、循环水管路、阀门和集水结构，利用水膜捕获漆雾颗粒，再通过水循环将漆渣带入下部槽体，便于后续捞渣和换水维护。顶部的蓝色风筒接口用于连接排风管道或风机，使喷房内部形成定向气流，避免漆雾在开口处无序飘散。

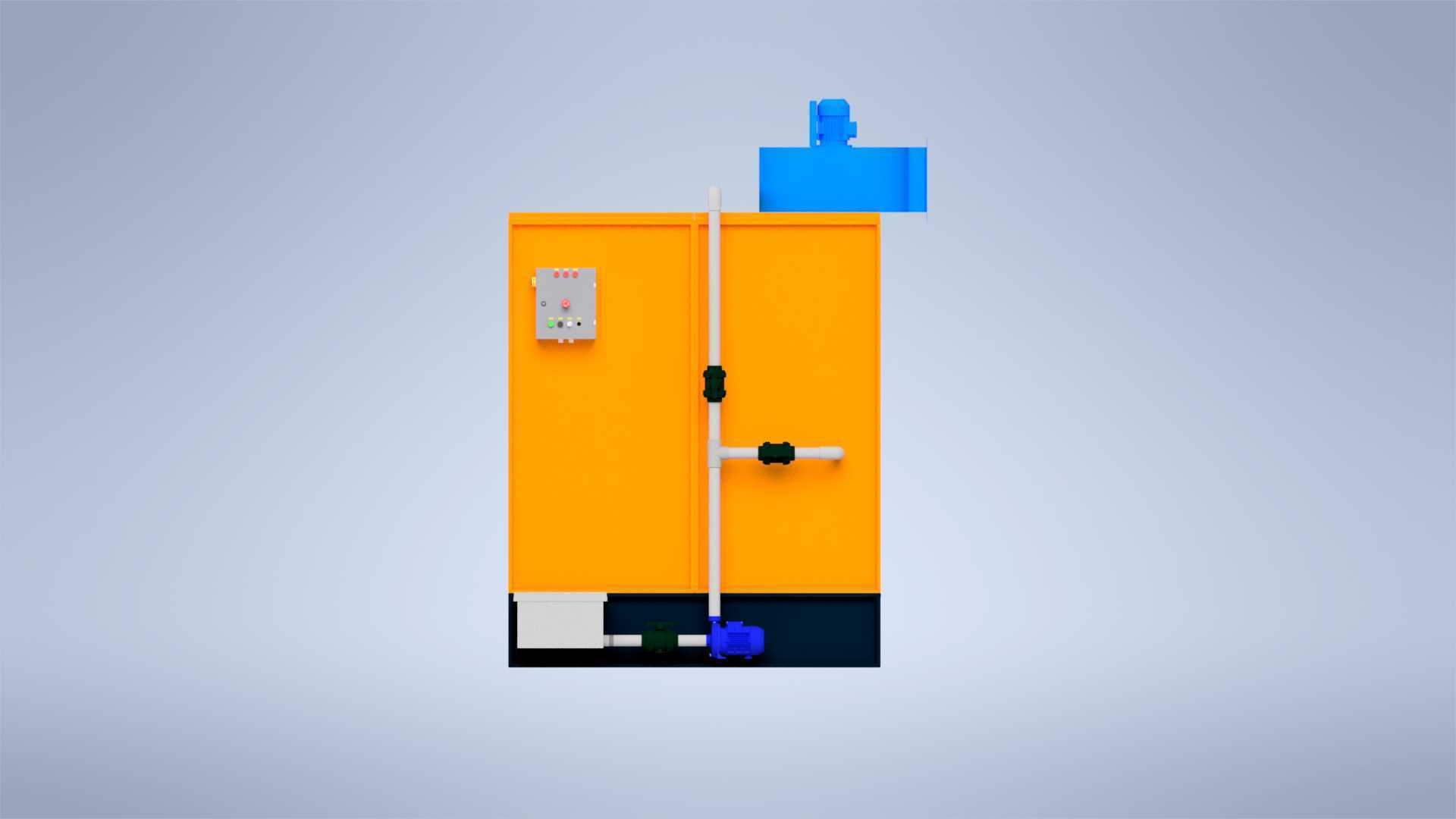

　　建模时需要重点把握几个功能分区。其一是喷涂腔体，腔体内部净宽、净高和进深直接决定可加工工件的边界。外形上设备呈立柜式箱体，侧壁采用板材包覆，顶部预留排风连接位置；安装时不能只按箱体外形预留位置，还要在正面留出工件转运和人员持枪操作距离，在顶部保留风管抬升与检修空间，在侧面留出管路阀门操作面。其二是漆雾捕集区，水帘板、溢水槽、循环水管和底部水箱构成湿法处理路径，水管沿外壁敷设，阀门位置应便于日常开关和检修。其三是电气控制区，侧壁安装控制盒，用于风机、照明或水泵等部件的启停控制，建模时应与水管、风机接口保持合理间距，避免检修干涉。

　　实际选型时，喷房尺寸通常依据最大工件外形、喷枪移动范围和日产量确定。若工件需要台车送入，底部格栅承载能力和开口高度必须提前校核；若以人工手持喷涂为主，正面开口宽度和内部照明位置会直接影响操作姿势。湿式结构相比干式过滤，更适合漆雾量较大、换色频繁且需要持续作业的场景，其优势在于水幕对过喷漆雾的捕集连续性较好，但现场必须具备给排水条件，并定期清理水槽中的漆泥，否则循环水含漆量升高后会降低捕集效率。

　　三维结构设计中，箱体骨架可采用型钢焊接或螺栓拼装，外覆薄钢板，内壁靠近喷涂区域应考虑防腐和便于清洗的表面处理。水帘板的安装角度、溢流均匀性和风口风速匹配是设备效果的关键：水幕过薄容易断流，过厚则增加水耗和风阻；排风量过大可能把漆雾直接抽走而影响水幕捕集，风量过小又会造成开口处漆雾外溢。管路沿外壁布置时，应让水平管减少不必要的低点，防止含漆废水沉积堵塞；阀门和泵体附近需预留拆装空间，底部水箱应考虑抽拉、开盖或清渣口。

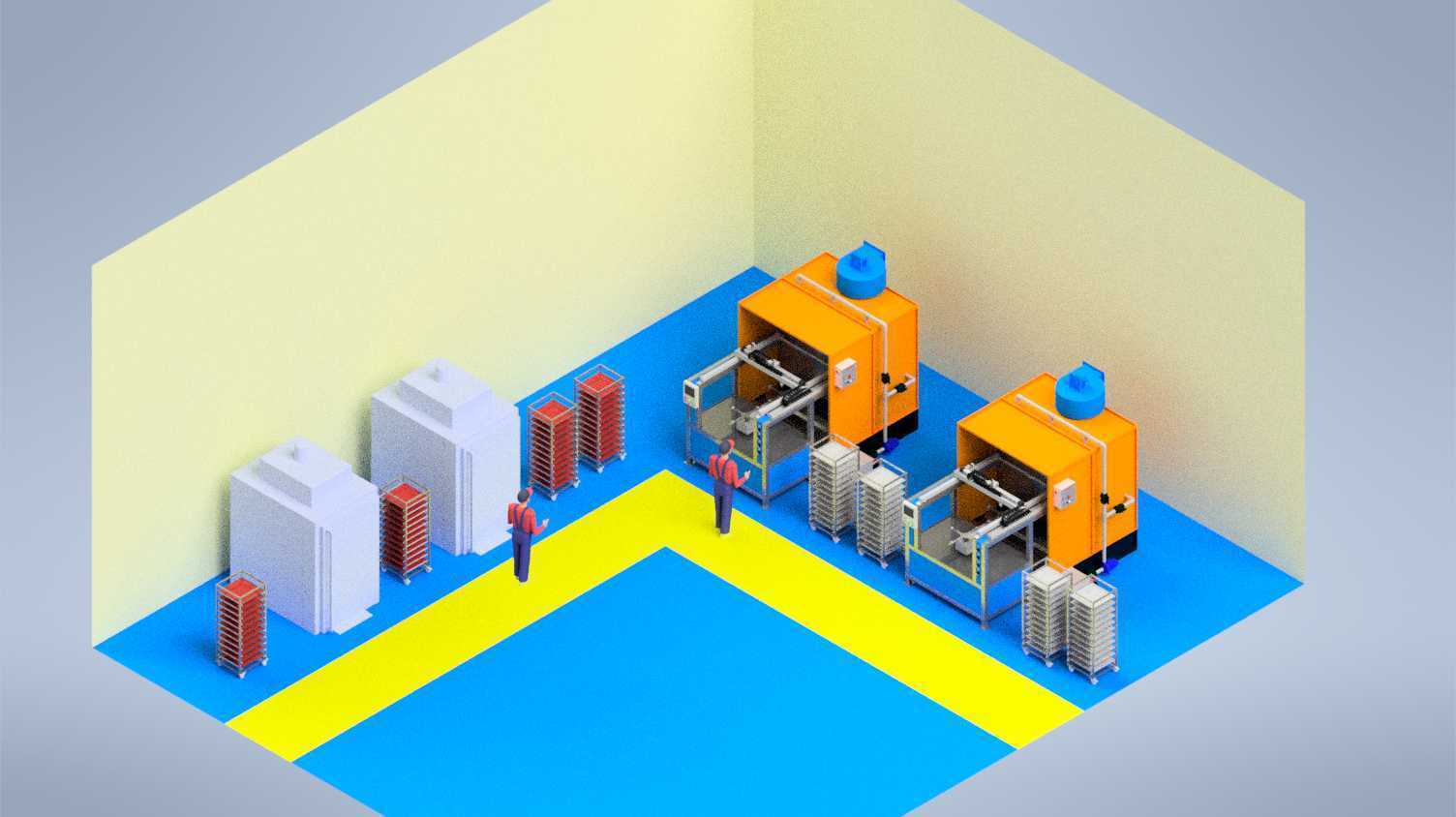

　　该模型把喷房主体、顶部排风接口、外部水管、控制阀、控制盒、底部格栅和水箱等部件完整表达出来，适合用于涂装设备方案展示、非标喷房结构校核以及车间布局沟通。在布局阶段，可据此检查工件进出路径、操作人员站位、风管走向和水管接驳位置；在详细设计阶段，也可进一步补充风机参数、水循环流量、水槽容积、照明防爆等级和格栅承载结构，使概念模型转化为可加工、可安装的涂装设备。
