E36挡泥板格栅三维结构设计

　　挡泥板格栅属于车身外饰与轮罩区域的小型功能件，主要布置在车轮后方、轮拱内侧或挡泥板迎风面附近，用于在不明显增加风阻的前提下，对泥水、碎石、道路碎屑和气流进行分隔、导流与遮挡。该类零件虽然尺寸不大，但在整车使用中直接关系到轮罩区域的清洁度、行驶噪声、泥沙堆积以及后期维护便利性。针对E36车型进行格栅结构设计时，需要兼顾原车轮廓、安装空间、材料成型方式和实际改装场景，使零件既能贴合车身曲面，又能满足日常行驶中的抗冲击、耐老化和拆装要求。

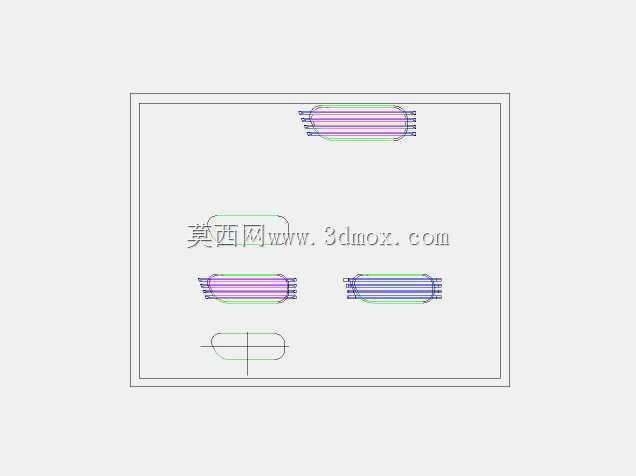

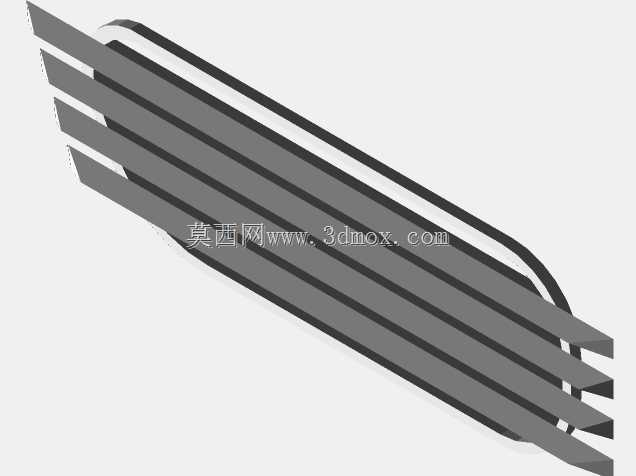

　　从使用场景看，车辆在湿滑路面行驶时，轮胎会将泥水沿轮罩方向甩出，若挡泥板区域完全封闭，泥污容易在板面与轮罩之间积聚，清洗困难，长期还会造成局部潮湿、腐蚀和异响；若开口过大，则挡泥效果下降，碎石可能直接击打车身下部。格栅式结构通过多根平行筋条形成狭长通道，可在阻挡较大颗粒的同时让气流和部分水流通过，降低板面正压，减少泥沙在零件背面的滞留。模型中呈现的长圆形外轮廓与多层筋条组合，正是围绕这种“遮挡与通透并存”的功能需求展开。

　　结构设计首先要确定安装边界。挡泥板格栅并非孤立零件，它需要嵌入或固定在挡泥板本体、轮罩内衬或改装饰板上，因此外轮廓不能只按视觉效果绘制，而应参考轮拱曲面、挡泥板折边、螺钉孔位以及周边轮胎跳动极限。建模时应先建立车身局部安装面，再以该曲面为基准展开格栅外形，保证零件背面与支撑面之间留有均匀贴合间隙。长圆形端部能够降低尖角应力集中，也便于沿轮罩弧线布置；筋条方向则应尽量与泥水甩出方向、气流方向形成合理夹角，避免碎屑横向卡入。

　　筋条截面是该类格栅的关键。若筋条过薄，打印或注塑后容易翘曲，受碎石冲击时也可能断裂；若筋条过厚，则外观笨重，通透率下降，并增加材料收缩风险。实际设计中可将筋条设置为略带拔模斜度的梯形或圆弧形截面，正面保持较窄视觉宽度，背面适当加宽，以提高抗弯刚度。筋条之间的间距需要平衡防护能力和排水效率：间距过小，泥草和积雪容易堵塞；间距过大，挡泥和装饰作用减弱。对于面向改装与3D打印的方案，还应考虑打印层高、桥接跨度和支撑去除便利性，尽量让筋条沿稳定方向成型，减少悬空结构。

　　安装方式上，小型格栅可采用周边翻边、卡扣、螺钉孔或胶粘定位等多种形式。若使用螺钉固定，孔位应避开筋条交汇薄弱区，并在孔周增加局部加厚凸台，防止拧紧时开裂；若采用卡扣，则卡扣臂需要预留弹性变形量，同时控制插入力和拔出力，避免车辆振动后松脱。格栅背面可设置浅定位销或限位边，使其在挡泥板开孔处快速对位，减少装配时的偏移。对于DIY制作场景，零件边缘还应保留一定修整余量，以便根据实车曲面进行轻微打磨和适配。

　　外形尺寸方面，这类格栅通常采用扁平、狭长的布局，厚度方向不宜占用过多轮罩空间，尤其要关注轮胎在满载、转向和悬架跳动过程中的最近距离。设计完成后应在三维环境中进行运动包络检查，确认格栅、挡泥板、轮胎和轮罩内衬之间不存在干涉。若零件位于较低位置，还需考虑路缘石、坡道和碎石冲击的影响，将外边缘做成圆角过渡，并让受力较大的中部筋条与边框连续连接，形成整体框架。

　　从建模思路看，先确定外框中心线和安装基准，再建立筋条阵列，比单独绘制每根筋条更利于后期调整。通过参数化控制格栅长度、宽度、筋条数量、间距和端部圆角，可以快速适配不同车型或不同开孔尺寸。边框与筋条交接处应做小圆角处理，既减少应力集中，也让成型材料流动更顺畅。若用于后期渲染或加工，还可将正面筋条做轻微弧面，使零件在光照下具有更清晰的层次，而不是单纯的平板开槽效果。

　　该结构不仅可用于E36车型挡泥板改装，也可作为轮罩通风片、车身装饰格栅、设备防护罩格栅等类似零件的设计参考。其核心不在于复杂机构，而在于在有限安装边界内处理好通透率、强度、成型工艺和装配可靠性。工程设计时需要把实车空间、泥沙运动路径、材料厚度和固定方式统一考虑，使格栅在外观上简洁规整，在使用中又能真正承担导流、挡泥和防护作用。
