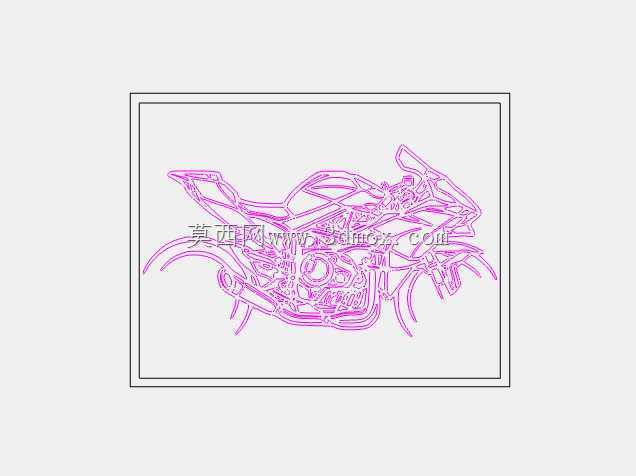

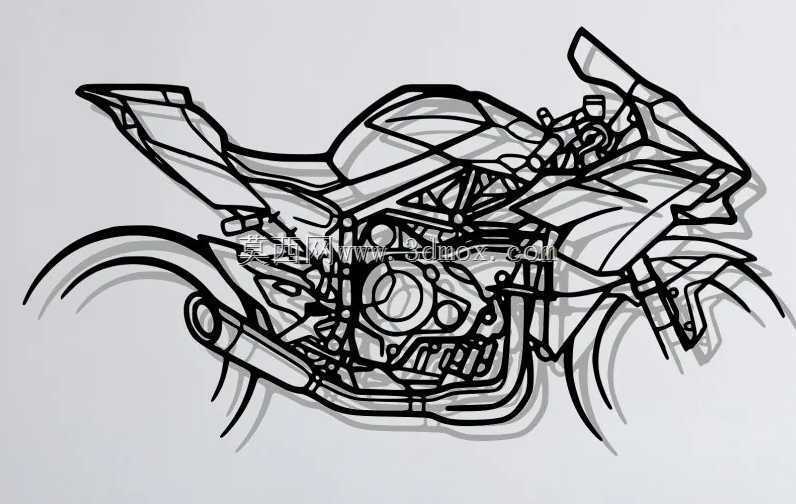

川崎H2R摩托侧影激光切割线稿

　　这套线稿围绕川崎H2R超级运动摩托的侧向轮廓展开，核心用途是给光纤激光切割、等离子下料以及数控雕刻工序提供可直接导入CAM的闭合矢量路径。做这类剪影件时，最先要卡住的不是曲面细节，而是外轮廓的连续封闭性——机车侧视角度里，前整流罩的尖锐上翘、后座驼峰的折线、外露编织车架的交叉管段、底排的长筒消音器以及前后17寸轮毂的圆弧边界，每一段线条都不能出现断点、重叠或者自相交，否则切割头在板材上运行到断点处会直接抬枪空走，废料件卡在台面上还得返工补焊打磨。

　　从实际加工场景来看，这类轮廓件最常被用在机车主题工坊的墙面装饰挂板、金属铁艺摆件、车友俱乐部文化墙、改装店橱窗陈列以及个性化金属书签、车牌边框这类文创下料场景。选用2-5mm厚冷轧钢板或者1.5-3mm拉丝不锈钢板走光纤激光切割时，线稿里所有内凹转角都提前做了最小R0.8mm的圆角过渡，没有硬直角死角——这是因为高功率激光在锐角拐点处如果不做降速和圆角补偿，热量集中会把尖角烧蚀成圆钝缺口，后续抛光根本救不回来；如果走等离子切割厚板，内转角圆角还要放大到R2mm以上，匹配等离子割缝的宽度，避免转角处熔渣堆积。

　　建模描线的思路是先把摩托侧视参考图导入草图环境，沿着最外层视觉边界先勾勒主外轮廓：车头风挡的尖端向前探出的距离、前挡泥板贴合前轮的弧度、发动机缸体部分突出车架的不规则轮廓、后摇臂连接后轮的斜向支撑线条，都按照实车比例1:1还原，整体轮廓长宽比例控制在约2.3:1，下料时可以根据摆放的板材幅面自由等比缩放，常规做墙面装饰件常用的成品尺寸是长度800mm、高度350mm，这个尺寸下挂在2.8m层高的门店墙面上视觉比例协调，切割时整张1220*2440mm的标准钢板可以并排排下3件，板材利用率能到85%以上，余料还能顺带切几个小尺寸的钥匙扣轮廓。

　　线条分层上特意把车架内部的交叉支撑、发动机散热片的密集线条、轮毂辐条间隙都做成了不切断外框的内部蚀刻线——如果是做薄钢板镂空摆件，这些内部线条走半切雕刻路径，激光功率调到全切的30%，在板材表面刻出0.2mm深的凹槽，喷塑之后凹槽里积上深色漆，就能把机械结构的层次感凸显出来，不用把这些细小部位全部镂空，避免细小筋条在切割后变形断裂；如果是做亚克力发光字背板，内部线条直接全切镂空，背后装LED灯带，光线从镂空的车架缝隙里透出来，机车的机械质感会非常突出。

　　安装边界方面，轮廓件在后座下方、发动机底护板位置预留了两个直径6mm的隐形安装孔，孔位中心距离轮廓边缘留足15mm的边距，锁自攻螺丝挂墙的时候不会因为边距太窄把板材边缘撑裂；如果是做立式桌面摆件，底部轮廓线在前后轮胎的接地点做了平直的小切面，不用额外焊接底座，切完之后工件可以直接直立摆在台面上，重心刚好落在前后轮接地点的连线之间，不会前倾后仰。

　　描线过程中特意规避了原车上细碎的商标、贴纸线条，只保留最有辨识度的整车机械轮廓，这样不管放大到数米的门店招牌还是缩小到几厘米的钥匙挂饰，线条都不会因为缩放变得模糊粘连；针对雕刻机作业场景，所有矢量路径都做了顺逆方向统一，外轮廓走顺时针切割、内部雕刻线走逆时针走刀，减少刀具（或者激光头）的空行程跳转，整张板加工完的走刀路径没有多余折返，加工效率比零散描线的图纸高出近两成。针对不同下料设备的割缝补偿，线稿线条是按照零公差中心线绘制的，现场加工时只需要根据自己设备的割缝宽度输入对应的补偿值，不用再手动调整轮廓间隙，切出来的成品轮廓和实车剪影的视觉重合度能控制在1%偏差以内。
