歧管接入式双刻度软管尾压力表

　　歧管压力表主要面向流体回路中的压力读取与状态监测场景，常见于试验台架、小型气动系统、液压检测支路、航空地面维护设备以及需要在紧凑歧管块上直接取压的装置。它的核心作用是把管路内部压力转换为表盘指针位置，使操作者能够在不拆解管路、不外接复杂检测仪器的情况下快速判断系统压力是否处于预期区间。

　　该结构采用侧向歧管连接与底部软管接入相结合的布置思路。表盘主体为圆形刻度盘，盘面同时考虑英寸汞柱与BAR两种压力单位的读取需求，适合在真空段、低压段或跨标准维护场景中使用。双刻度并不是简单叠加文字，而是要求刻度分布、指针转角和压力换算关系保持一致，因此在结构建模时需要重点确认表盘直径、指针回转中心、刻度环宽度以及表壳与接头之间的相对位置。

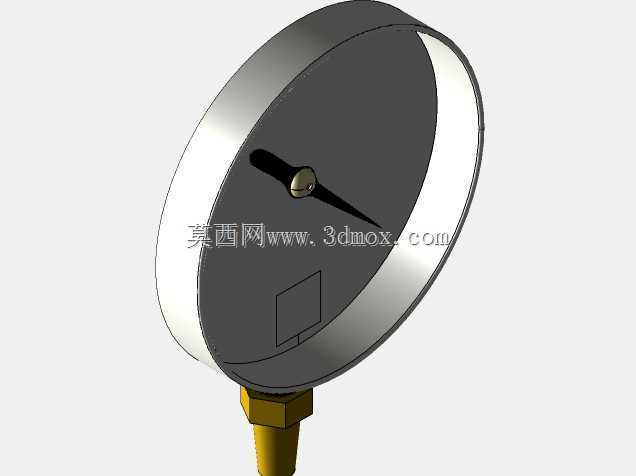

　　模型中刻度盘直径按63mm级别建立，适合安装在空间有限但仍需人工目视读数的面板或歧管侧面。表盘外轮廓保留圆形表壳边界，表壳后方与连接体形成稳定支撑，避免软管牵拉或接头拧紧时对读数方向产生明显偏转。底部接头采用6mm软管尾部结构，端部带有适合软管插接的阶梯外形和压紧连接区域，能够与柔性气管、真空管或低压流体软管配合。软管尾端的直径变化需要兼顾插入便利性与密封可靠性：过小会造成夹持不足，过大则增加装配阻力并可能导致软管弯折。

　　从安装边界看，压力表的主要占用空间由圆形表盘、侧向歧管连接段和底部软管接头三部分组成。表盘前方应保留足够的目视空间，避免被管线、阀块或机架遮挡；底部软管出口需要预留直线插拔段，软管弯曲半径不宜过小，否则会在接头根部形成持续应力。侧向歧管接口适合贴近阀块或集成气路板安装，安装时应保证接头轴线与歧管孔位同轴，拧紧过程中不应通过旋转表壳来强制对位，以免影响表盘朝向或损伤内部密封面。

　　在功能特性上，这类压力表更强调直接、稳定和易读。圆形玻璃或透明表盖区域负责保护指针与刻度，外圈壳体提供刚性防护；底部接头承担流体导入和机械固定双重作用；侧向连接结构则使仪表能够嵌入歧管组件，而不是像普通径向压力表那样完全悬伸在管路外侧。对于维护人员而言，表盘朝向、接头方向和软管出线方向共同决定了现场使用效率，因此三维布局时应把读数视角放在与拆装空间同等重要的位置。

　　建模过程中，表壳、刻度盘、指针、接头、软管尾段和歧管连接体需要分层建立。表盘部分以回转特征为主，保证外圆、表盖和内圈刻度区域同轴；接头区域则以旋转截面和六角/多边形拧紧结构为重点，既体现实际装夹形态，也便于后续工程图中表达尺寸。软管尾部的锥段、台阶和环形限位位置应连续过渡，避免出现锐边造成软管切割。侧向歧管段与主体相交处需要形成合理壁厚，不应只追求外观线条而忽略压力腔体的连续性。

　　实际选型时，除了表盘直径和软管规格，还要关注接口方向与周围零部件的干涉关系。若仪表靠近阀件、快插接头或线束，应检查指针表盘是否被反光件遮挡；若安装在移动设备或振动较大的支架上，底部软管应留有松弛量，歧管侧连接则需要承担主要定位作用。该模型尺寸并非按某一真实产品测绘，而是用于呈现歧管压力表的典型结构关系，可作为仪表外形校核、管路布置训练、设备演示模型和三维结构设计参考。
