通用歧管压力传感部件结构设计

　　歧管压力类传感部件是内燃动力系统、航空动力单元进气链路里的核心检测元件，日常做动力系统台架调试、进气管路布局设计时，经常需要这类元件的三维数模来做装配干涉校验、管路走向匹配。这次做的这款通用歧管压力传感结构，没有完全对标某款量产市售件的真实尺寸，核心是做通用化的结构参考，方便不同项目里做选型占位、安装位预留时直接调用，不用每次从零开始搭基础外形。

　　从实际应用场景来看，这类传感部件既会用在民用乘用车辆的进气歧管上，实时监测进气歧管内的绝对压力，给ECU提供喷油量、点火提前角调整的核心参数，也会在小型通航飞机的动力单元、涡轮增压系统的压气机后管路里出现，用来监测增压后的管路压力，判断涡轮工作状态、是否存在增压压力异常的情况。做结构设计的时候，首先考虑的是安装端的适配性，传感主体的安装基座做了带三个定位孔的法兰结构，三个安装孔呈圆周均匀排布，适配市面常见的M4规格安装螺栓，安装面预留了密封槽位，可以放置O型密封圈来保证管路的气密性，避免压力检测出现偏差。

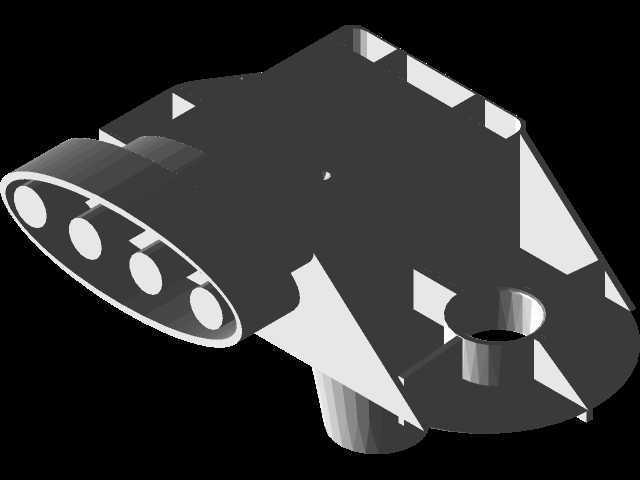

　　主体的外形部分，采用了圆柱主体加方形接线端的结构组合，圆柱段是压力检测腔的容纳空间，内部预留了压力感应芯片的安装位、信号调理电路的排布空间，壁厚做了均匀2mm的设计，既保证壳体有足够的结构强度，承受管路内的压力波动，也不会因为壁厚过大导致整体重量超标，毕竟在航空应用场景里，每克的重量控制都很关键。方形的接线端做了倒角过渡，避免应力集中，接线端的接口尺寸做了通用化设计，适配常见的汽车级防水接插件，不用额外做转接结构就能直接和整车线束对接。

　　设计过程中特意考虑了安装边界的问题，传感主体的总长度控制在常规安装空间允许的范围内，安装后突出管路表面的高度不会和周边的管路固定支架、线束卡扣产生干涉，接线端的出线方向做了侧向布局，接插件插拔的时候不需要额外的操作空间，哪怕是在布局非常紧凑的V型发动机进气歧管中间位置，也能顺利完成装配和后期维护拆卸。检测端的进气孔做了居中设计，进气通道做了圆滑过渡，避免气流在通道内产生紊流影响压力检测的精度，进气孔的入口处做了防护网的安装位，可以过滤进气中的杂质，避免杂质进入检测腔损坏感应芯片。

　　在做三维结构搭建的时候，所有的安装孔位、配合面都做了公差预留，安装法兰的平面度要求控制在0.1mm以内，保证安装后密封面能够完全贴合，不会出现漏气的情况。壳体的所有棱边都做了R0.5的圆角处理，既避免加工过程中出现锐边划伤操作人员，也能减少应力集中点，提升壳体在长期振动工况下的结构疲劳寿命，毕竟不管是车用还是航空用，动力系统的工作振动都非常大，如果存在应力集中点，很容易在长期使用后出现壳体开裂的问题。

　　另外在结构设计时也考虑了不同应用场景的适配性，如果是用在低压自然吸气的管路里，可以直接采用塑料材质做壳体，降低整体成本和重量；如果是用在高增压的涡轮管路、航空动力单元里，可以把壳体材质换成铝合金，通过压铸或者机加工的方式生产，满足更高的压力耐受要求。整个结构没有做过多的冗余设计，所有的结构特征都是服务于实际安装、检测功能的实现，没有多余的装饰性特征，方便后续根据具体项目的需求做参数调整，比如修改安装孔的间距、调整主体长度来适配不同的安装空间，或者更换接线端的接口形式来匹配不同的线束标准。

　　做这类通用传感部件的三维结构，最核心的是要贴合实际工程应用的需求，不能只做外观好看的外形，要考虑到实际装配时的操作空间、密封要求、振动耐受能力、不同材质的加工工艺性，这样的数模放到实际项目里才是能用的，而不是只能做渲染展示的外观件。平时做动力系统设计的时候，这类通用元件的数模如果每次都重新画，会浪费很多时间，有了经过结构合理性校验的通用数模，直接调整参数就能用到不同的项目里，大幅提升设计效率，也能避免因为对元件结构不熟悉，导致后期装配时出现干涉、密封不良之类的问题。
