运动款汽车合金轮毂外观结构设计

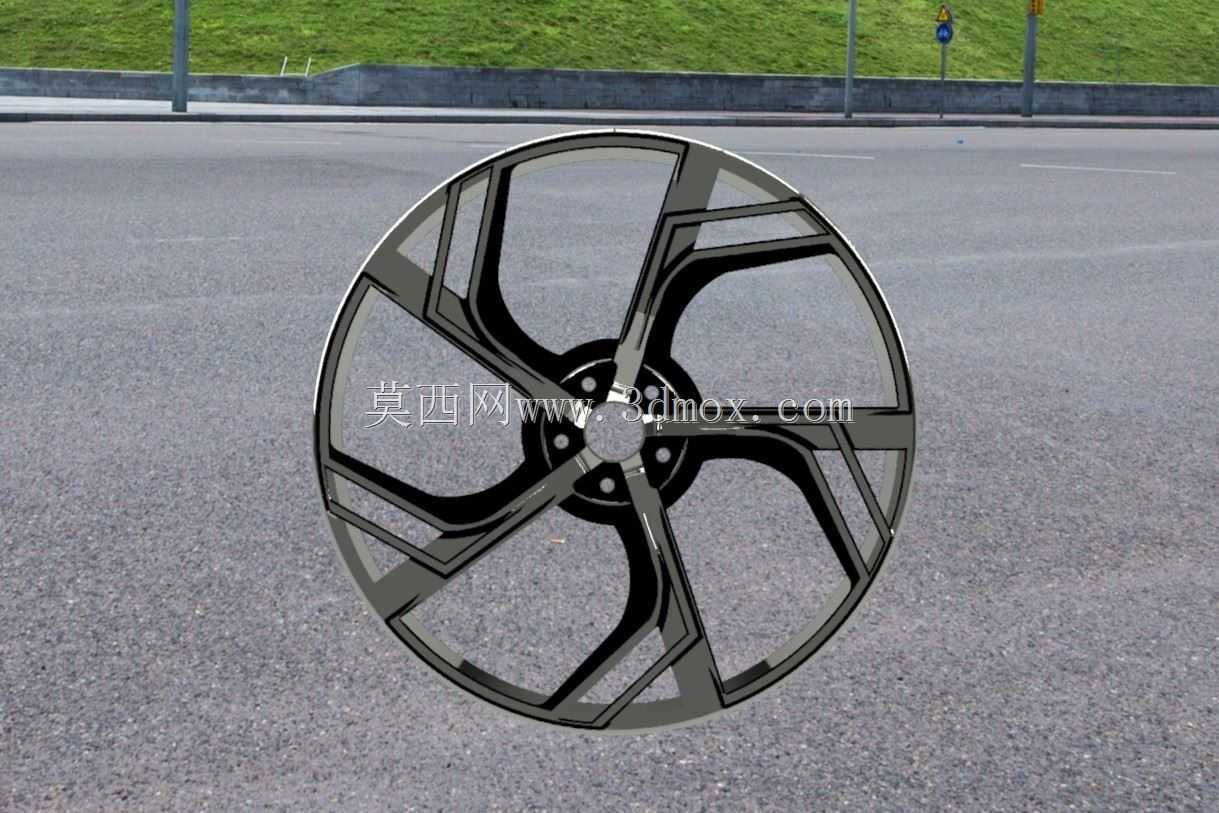

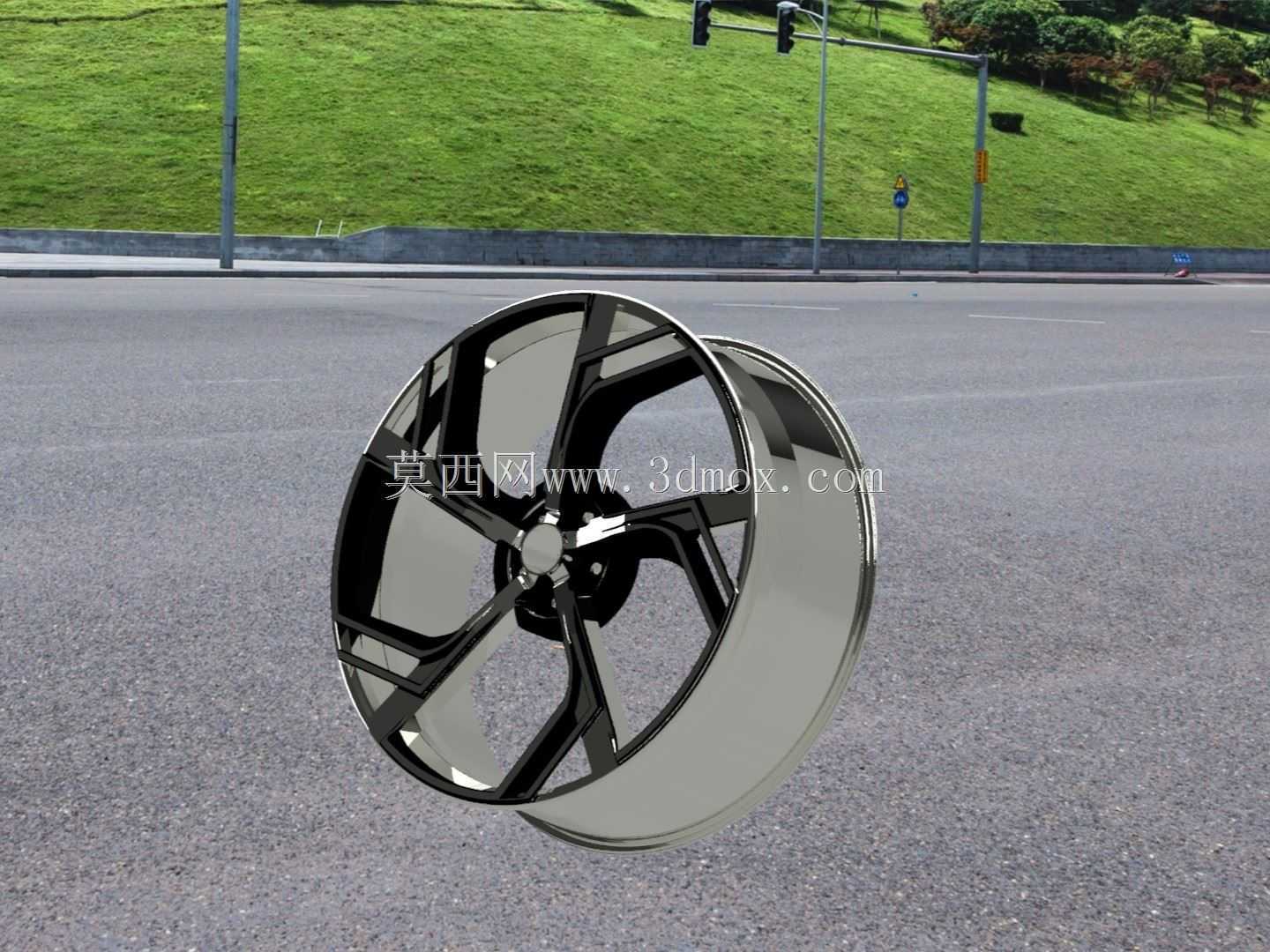

　　该作品呈现的是一款面向乘用车辆的运动风格合金轮毂，整体采用轮辋与辐条一体化的造型表达，重点服务于车辆行走系统的外观方案验证、装配边界校核以及改装风格预览。轮毂在车辆中不仅承担轮胎支撑、轮心定位和行驶载荷传递的作用，也直接影响整车侧面视觉重心。模型将深凹轮辋、亮面切削唇口、黑色辐条骨架和中心安装区域完整表达，能够用于设计评审阶段观察不同光照角度下的曲面转折、辐条分叉关系以及轮辋侧壁的层次感。

　　从实际使用场景看，这类轮毂常见于乘用车、运动型轿车以及个性化改装车辆。轮辋部分需要为轮胎胎圈提供稳定支撑，外侧唇边采用较宽的亮面轮廓，既形成视觉上的低趴效果，也便于在方案阶段判断轮胎安装后胎壁与轮辋边缘的相对位置。模型中轮辋筒体保持连续回转特征，桶身深度、外缘翻边和内侧过渡区域均有明确形态，可用于检查制动卡钳、悬架摆臂、转向节等周边部件在极限转向和跳动工况下的空间关系。

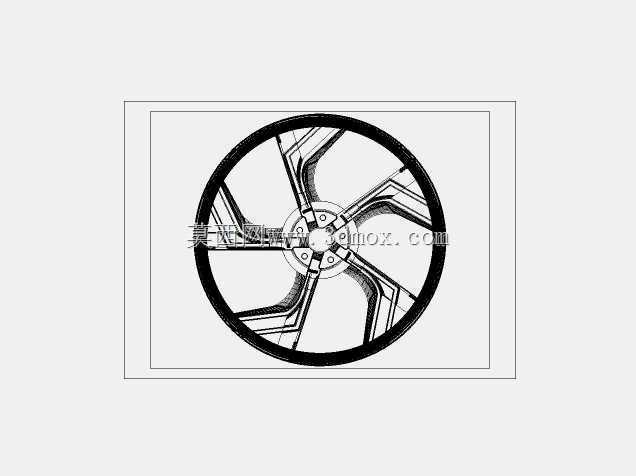

　　辐条布局采用多组分叉式骨架，由中心区域向外缘放射展开，粗壮主辐条与细长支肋相互穿插，形成较强的运动感。结构思路上，辐条并不只是装饰面，它需要把车辆垂直载荷、加速扭矩和制动扭矩从中心安装区传递到轮辋外圈，因此在造型时需要兼顾开口面积与筋条宽度。较大的镂空区域有利于制动系统散热，气流可以穿过辐条间隙到达制动盘和卡钳表面，降低连续制动后的热衰减风险；同时，较宽的主辐条在视觉上提供力量感，也为后续工程化阶段保留壁厚加强和背部减重窝设计的空间。

　　中心区域围绕轮毂安装孔位展开，轮心盖位置、螺栓分布圆以及辐条汇聚关系需要与车辆轮毂轴承、轴头和制动部件匹配。实际选型时，中心孔直径、螺栓孔数量、节圆直径、偏距和轮辋宽度都是关键边界，模型虽然以外观表达为主，但在三维环境中可以围绕这些位置继续补充精确参数。轮心周围的曲面应避免与轴头防尘盖、螺栓头部和拆装工具发生干涉，辐条背面也要预留卡钳避让空间，尤其在大尺寸制动盘和多活塞卡钳配置下，轮辋内桶深度与辐条背面轮廓需要共同校核。

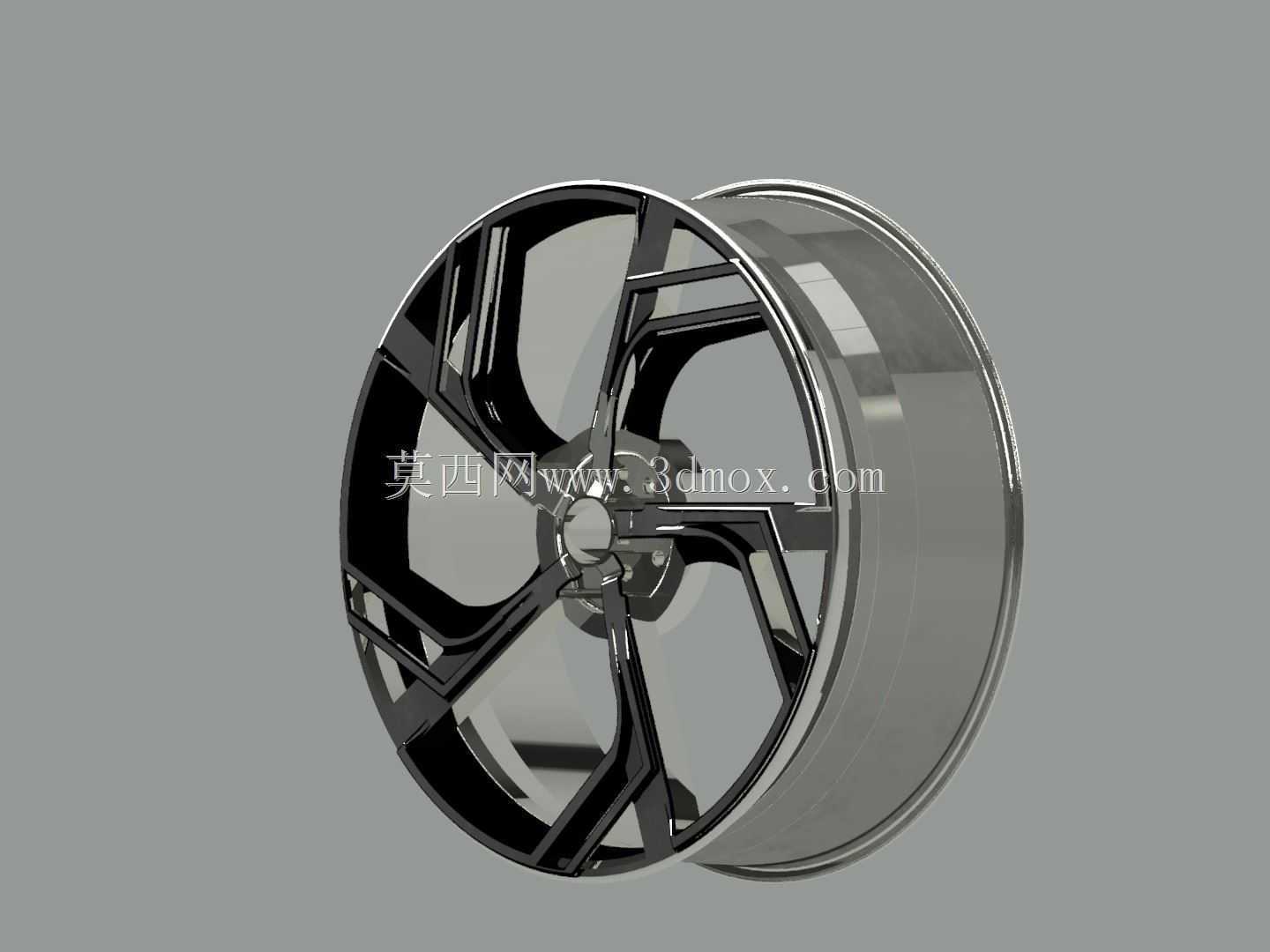

　　外形设计方面，黑色涂装辐条与金属抛光轮辋形成明显对比。亮面轮唇通过连续圆弧和高光反射强化直径感，黑色辐条则利用折线、切面和深浅变化削弱厚重感。分叉辐条在靠近轮辋处逐渐展开，与外圈衔接位置采用平滑过渡，可减少应力集中，也便于铸造或锻造后的模具成型。若进入工程设计，辐条背面通常需要根据载荷工况设置不等厚壁厚，在螺栓孔周围增加局部补强，在轮辋槽底和辐条交接处设置圆角，以提升疲劳寿命。

　　安装边界上，轮毂设计不能脱离轮胎和整车参数独立判断。轮辋宽度决定可匹配轮胎断面宽度范围，轮缘高度影响胎圈安装位置，偏距则决定轮心相对于轮毂安装面的位置，进一步影响轮距、轴承载荷和轮胎与翼子板内衬的间隙。模型可在装配环境中与轮胎、制动盘、卡钳、转向节和悬架部件进行组合检查，观察满打方向、悬架压缩和回弹时是否存在擦碰风险。对于改装场景，还需要关注轮毂外沿是否超出车身翼子板，以及气门嘴位置是否便于维护。

　　从建模角度看，该类零件适合先建立回转基准和轮辋剖面，再通过旋转特征形成筒体基础；辐条部分可依据单根骨架曲面进行阵列，控制分叉点、拔模角度和背部掏空区域；中心孔、螺栓孔、气门嘴孔和平衡块安装区域则按实际装配需求补充。外观面建模时要保证高光连续，尤其是轮唇、辐条切面和轮心盖周边，曲面断裂或曲率突变会在渲染和后续加工中被明显放大。整体方案兼顾运动化视觉、制动散热、装配避让和行走系统承载逻辑，适合作为汽车轮毂造型开发、改装件展示以及结构深化设计的三维基础。
