路虎发现三M57D30动力转接过渡板

　　这款环形转接板件主要出现在越野车型动力换装与传动系统匹配场景中，核心作用是在M57D30柴油动力单元与路虎Discovery3原有传动、机舱安装点位之间建立刚性连接基准。现场改装作业里，不同来源的动力总成与原车变速箱、机脚定位、周边附件边界往往存在偏差，直接对接会出现螺栓孔错位、结合面贴合间隙不均、运转同轴度偏差等问题，过渡板就是用来消化这些安装公差的中间适配构件。

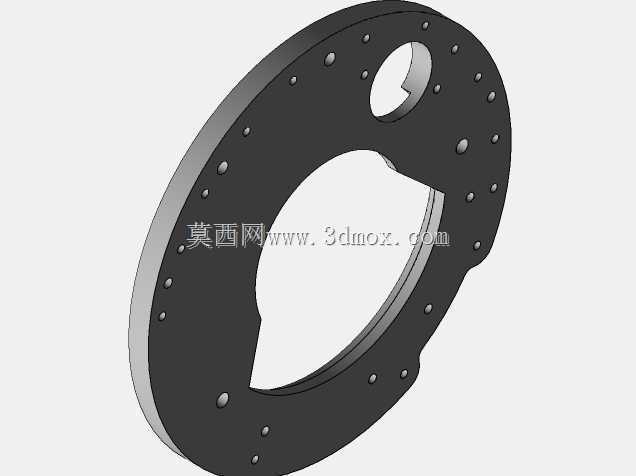

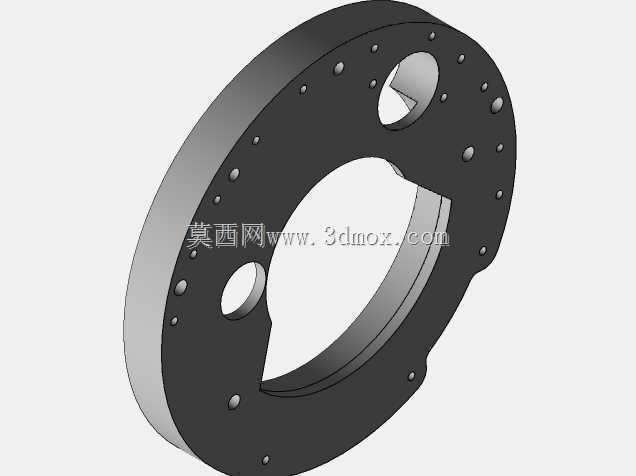

　　从结构形态看，板件采用大直径环形主体设计，中心保留大尺寸中空开口，一方面避让动力输出轴、飞轮或者液力变矩器的运动空间，避免运转过程中出现运动干涉，另一方面也为离合器、启动机啮合区域留出检修与装配操作空间。板体上分布的多组小孔径安装孔，按照两侧对接部件的孔位坐标逐一对应排布，部分孔位采用沉孔结构，安装后螺栓头部可以完全沉入板体表面，不会突出结合面影响相邻部件的贴合。板体上两处异形大开孔，分别对应启动机安装通道与曲轴位置信号、管线穿行的避让区域，开孔边缘做了圆弧过渡处理，没有尖锐应力集中棱角，在保证避让空间的同时尽可能保留板体径向的结构连续性。

　　设计这款板件时，首先要锁定两侧对接面的基准坐标：先以原车变速箱壳体的结合面止口为第一基准，反向匹配M57D30动力端的飞轮壳止口直径，保证两者装配后轴心同轴度控制在合理公差范围内。板厚的选取需要同时兼顾两个维度，一是螺栓拧紧后的板体刚性，不能在动力输出扭矩作用下出现板面翘曲，二是要控制轴向总厚度，避免动力总成整体轴向位置偏移过多，挤占机舱前部散热器、风扇的原有安装空间。板体外轮廓并非完整正圆，局部做了切边与异形轮廓处理，对应机舱内侧的车架凸起、管路走向预留出间隙，防止车辆在越野工况下出现动力总成晃动时板体与周边静态部件发生剐蹭。

　　实际安装边界上，板体两个端面都要求达到较高的平面度，装配前需要清理结合面的旧密封胶、锈迹与毛刺，保证两侧壳体与板件完全贴合。所有连接孔的位置度需要严格匹配，若孔位偏差超过允许范围，强行穿入螺栓会给壳体带来附加装配应力，长期受振动载荷作用容易出现壳体螺纹孔滑牙甚至壳体开裂。板体上分布的多颗定位铆钉与凸点结构，一部分用于安装时的快速对位，让施工人员在吊装动力总成时可以先通过凸点卡入预装位置，再穿入紧固螺栓，降低大重量部件吊装对位的操作难度；另一部分凸点则起到限位作用，防止密封垫片在装配过程中出现移位。

　　在越野使用场景下，车辆经常面临大扭矩起步、低速四驱拖拽、颠簸路面持续振动的工况，这款过渡板需要持续传递动力端的输出扭矩，同时承受动力总成悬置带来的交变载荷，因此板体的孔位周边、异形开孔边缘都是应力校核的重点区域，建模过程中需要对这些位置做圆角补强，避免截面突变带来的疲劳断裂风险。整个板件的三维建模完整还原了所有孔位坐标、异形开孔轮廓、端面凸点与厚度参数，结构工程师可以直接在此基础上核对两侧对接部件的装配关系，模拟吊装过程中的干涉情况，也可以据此输出加工图纸完成板件的定制生产，为动力适配改装提供可靠的结构依据。
