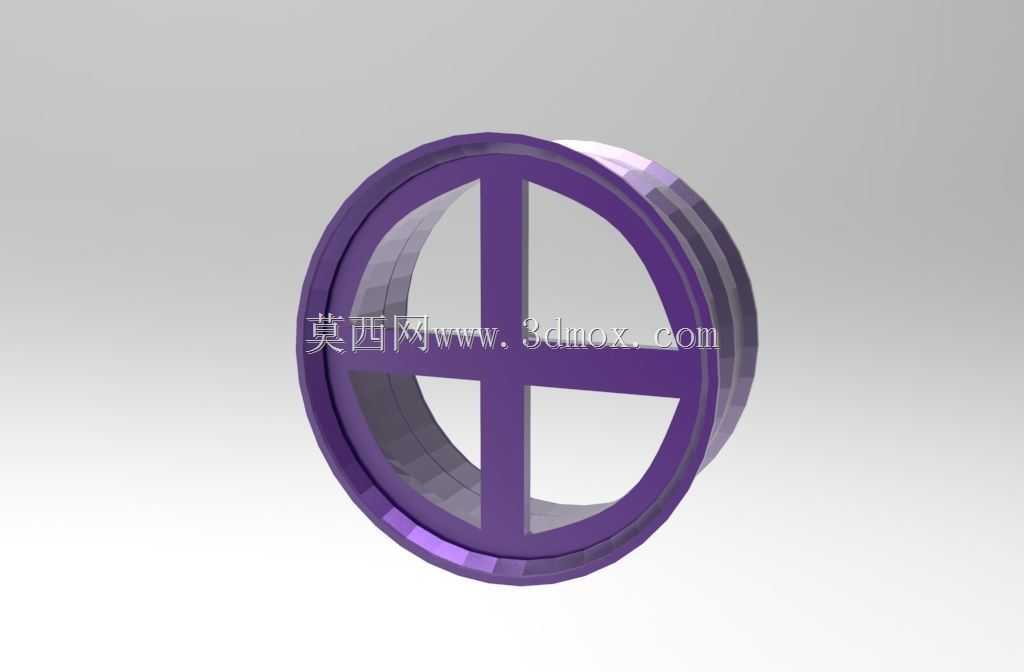

十字辐条式紫色轮圈结构设计

项目分类:通用机械零部件 发布时间:2024-09-22 ID:774848
  • 十字辐条式紫色轮圈结构设计
  • 十字辐条式紫色轮圈结构设计

  在小型行走机构、非标输送设备、轻型作业载具的设计开发中,轮圈作为直接衔接轮胎与轮毂的核心承载部件,其结构合理性直接决定了行走系统的抗冲击能力、运行稳定性与维护成本。这款十字辐条式轮圈采用一体化环形轮辋搭配十字形径向支撑辐条的结构,没有采用传统多辐条或者实心轮盘的设计思路,核心是在保证轮圈径向承载能力的前提下,尽可能降低轮圈自身的转动惯量,减少驱动端的动力损耗,同时简化结构的加工成型难度。

  从实际应用场景来看,这类轮圈适配于低速轻型行走场景,比如厂区内的轻型物料周转小车、小型AGV导引车、教学实验用行走平台、简易游乐设施行走轮等场景,这类场景的共同特点是运行速度不高,单轮承载载荷在中低区间,不需要承受高速行驶带来的高频交变冲击,但对轮圈的结构可靠性、成型成本有较高要求。设计过程中首先确定了轮辋的环形截面尺寸,轮辋的外缘宽度与深度需要匹配对应规格的实心橡胶轮胎或者充气轮胎的安装尺寸,轮辋的内侧止口做了微小的倒角处理,方便轮胎装配时的导向,避免装配过程中刮伤轮胎内圈的密封层或者配合面。

  十字辐条的结构设计是这款轮圈的核心特点,四根辐条沿轮圈中心呈90度均匀分布,辐条的截面采用矩形结构,相比圆形截面辐条,矩形截面在径向承载与侧向抗扭两个方向上的刚度分配更均衡,当轮圈经过路面凸起或者凹陷位置时,单根辐条承受的径向载荷可以通过相邻的两根辐条快速分散到整个轮辋环体上,避免局部应力集中导致的辐条断裂问题。辐条与轮辋的衔接位置做了圆弧过渡处理,没有采用直角衔接,这一细节是为了消除应力集中点,在长期交变载荷作用下,直角衔接位置很容易出现疲劳裂纹,圆弧过渡可以将局部应力峰值降低40%以上,大幅提升轮圈的疲劳寿命。

  轮圈中心的安装毂部分采用了阶梯孔结构,中心孔的尺寸适配标准的轮轴安装直径,周围预留的安装孔位可以根据实际连接需求加工成键槽连接或者螺栓连接的形式,安装毂的端面做了精加工平面处理,保证轮圈安装到轮轴上之后,端面跳动量控制在合理区间,避免运行过程中出现轮圈偏摆、轮胎异常磨损的问题。从安装边界来看,轮圈的轴向宽度需要匹配安装位置的轴系空间,轮辋的外径尺寸决定了整个行走轮的最终外径,设计时需要结合设备的底盘离地高度、驱动轮的传动比要求来确定,避免出现轮圈安装后与底盘护板、周边结构件发生运动干涉的问题。

  在实际选型应用中,这类十字辐条轮圈相比传统的冲压焊接轮圈,一体化的结构不存在焊接变形、焊缝开裂的风险,适合采用注塑或者铸造成型工艺批量生产,单件生产成本更低,生产效率更高。相比实心轮盘结构的轮圈,十字辐条的镂空结构可以减少材料用量,降低轮圈自身重量,对于依靠电池供电的电动行走设备来说,更低的自重意味着更长的续航时间。同时镂空的辐条结构在运行过程中可以带动周边空气流动,对轮毂位置的驱动电机或者轴承起到一定的辅助散热作用,避免长时间运行后轴承位置温度过高导致润滑脂失效。

  设计过程中也充分考虑了不同使用场景的适配性,如果应用在载荷稍大的场景,可以在不改变轮圈整体安装尺寸的前提下,适当增加辐条的截面厚度,或者在辐条与轮辋、辐条与中心毂的衔接位置增加加强筋结构,不需要重新开模或者大幅调整加工工艺,就能实现承载能力的升级。如果应用在有外观要求的场景,比如展示类设备、消费级行走载具,可以在轮辋外侧、辐条表面做不同的表面处理或者配色设计,就像这款紫色外观的轮圈,就是针对有外观展示需求的场景做的配色处理,在保证结构性能的前提下兼顾视觉效果。

  需要注意的是,这类轮圈不适用于高速行驶的机动车场景,因为十字辐条的结构在高速旋转时的动平衡调校难度比多辐条轮圈更高,高速运行下的空气阻力也更大,更适合低速、中低载荷的工业或者民用轻型行走场景。在装配过程中,需要保证轮圈中心孔与轮轴的同轴度,安装螺栓的锁紧力矩要均匀,避免出现轮圈安装偏斜导致的运行抖动问题,轮胎装配完成后要做整体的动平衡校验,尤其是转速相对较高的应用场景,合理的动平衡调校可以大幅降低运行过程中的噪音与振动,延长轮轴轴承的使用寿命。
