带安装底座弯通式法兰连接管路构件

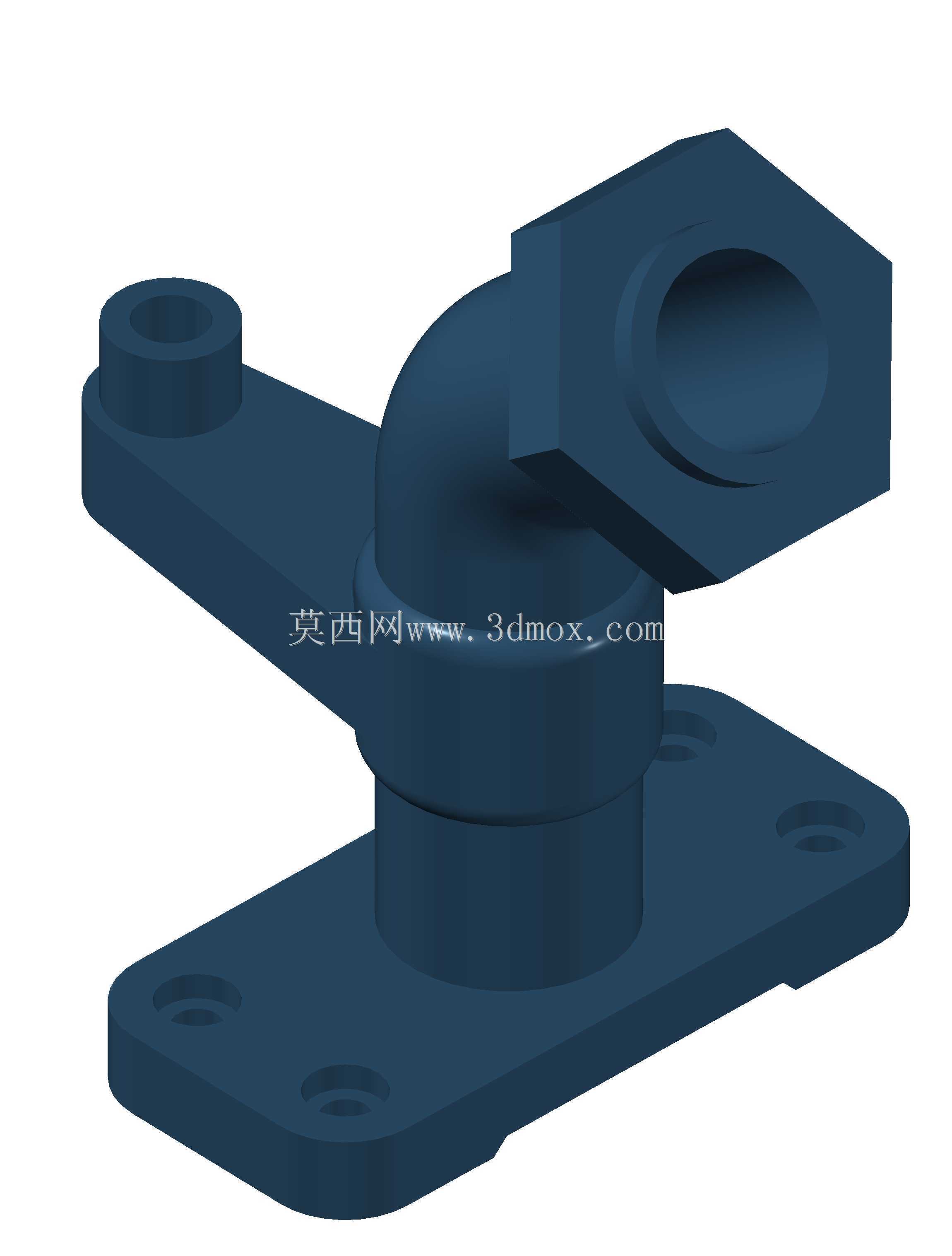

　　这类带安装底座的弯通法兰管路构件，在工业流体输送系统里的应用场景覆盖极广，从车间压缩空气分支管路、中小型液压站的油路转向节点，到化工小流量药剂输送管线的固定接驳位，都能见到这类结构的身影。和普通无固定座的弯通法兰接头不同，它自带一体化成型的安装底板，不需要额外焊接固定支架，能直接通过底板上的安装孔将整个管路节点锁固在设备机架、墙面预埋板或者管线支墩上，大幅减少现场安装的辅件准备工作，也能避免后期管路运行振动导致的接头偏移、密封失效问题。

　　从结构功能来看，构件的核心作用是实现管路的90度转向接驳，两个法兰接口分别对应垂直和水平两个方向的管路对接，法兰端面上的密封槽结构可以适配橡胶垫片、金属缠绕垫片等多种密封件，满足不同压力等级、不同流体介质的密封要求。侧面延伸出的带孔支耳，并非冗余设计，实际安装时可以用来固定管线的辅助传感元件，比如压力检测表的固定支架、温度传感器的走线卡扣，也可以作为相邻管路的辅助限位连接点，避免多管并排布设时出现晃动干涉。

　　设计这类构件的时候，首先要考虑的是安装边界的适配性，底板的四个安装孔采用对称分布设计，孔位间距匹配通用的管路支墩安装标准，不管是采用膨胀螺栓固定在混凝土基础上，还是采用螺栓锁固在钢制机架的预设螺孔位，都不需要额外打孔调整。弯通部分的流道采用圆弧过渡设计，而非直角折弯结构，能有效降低流体在转向位置的阻力损失，减少流体冲刷导致的管壁局部磨损，对于含少量固体颗粒的流体输送场景，这种圆弧流道还能避免颗粒在转角位置堆积堵塞。

　　尺寸设计上，法兰端的对接尺寸遵循通用管路法兰的适配标准，不需要单独定制配对法兰，现场施工时可以直接和标准规格的管路法兰配对安装。构件整体的安装高度控制在常规管线布设的离地间隙范围内，不会因为底座过高导致管线整体抬升，增加额外的管线改造成本；水平方向的法兰接口伸出长度，也预留了足够的螺栓拧紧操作空间，安装时不需要使用特殊的窄幅扳手，普通的活动扳手、套筒扳手就能完成法兰螺栓的锁紧作业。

　　实际选型使用时需要注意，这类一体化带座的弯通法兰构件，适合用在管路走向固定、后期不需要频繁调整转向的节点位置，因为底座和弯通主体是一体结构，安装完成后无法随意调整接口朝向，如果是需要经常调整管路走向的临时管线节点，就不适合选用这类结构。另外在建模还原这类构件的时候，要特别注意法兰端面的平面度公差、安装孔的位置度公差，这些尺寸如果出现偏差，现场安装时会出现法兰对接错位、螺栓无法穿入安装孔的问题，直接导致构件无法正常使用。弯通部分的壁厚设计也要匹配对应的管路压力等级，壁厚过薄会导致承压能力不足，运行过程中出现爆裂泄漏风险，壁厚过大则会造成材料浪费，增加不必要的构件自重，给安装基础带来额外的载荷负担。

　　在设备配套的管路系统中，这类构件常被用在泵组的出口转向位置，泵组出口的管路振动相对较大，一体化的安装底座可以牢牢将管路节点固定在泵组的共用底座上，避免管路振动传递到后续管线，降低整个管路系统的振动噪音。同时法兰连接的形式也方便后期泵组的维护拆卸，不需要切割管路就能完成泵体的拆检作业，大幅缩短设备维护的停机时间。对于小型集成式液压设备来说，这类带座弯通法兰还可以直接作为阀块的外接管路接口，直接固定在阀块的安装面上，减少中间连接管路的长度，让整个液压站的管路布局更加紧凑，节省设备的安装空间。
