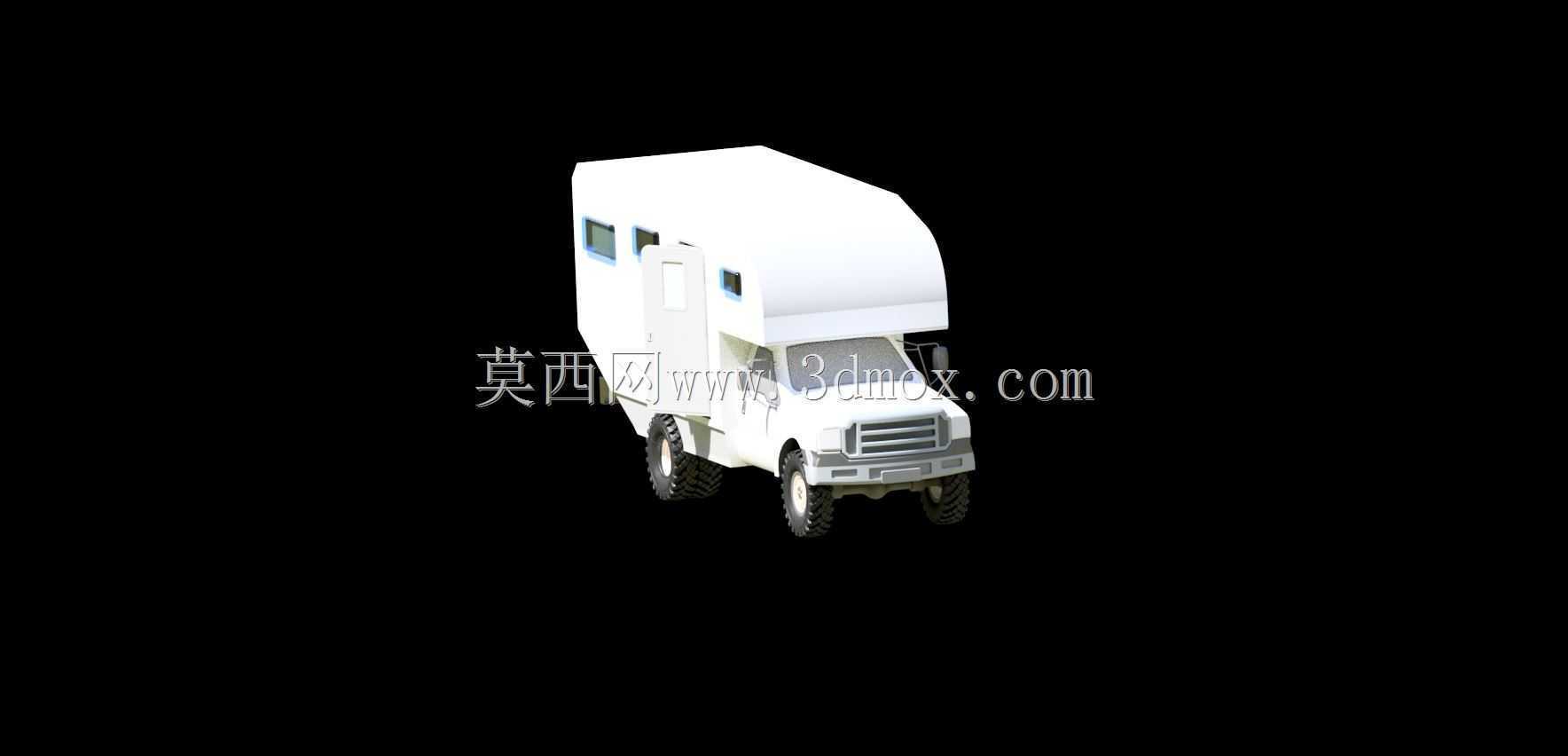

F-4000四驱越野露营旅居车结构设计

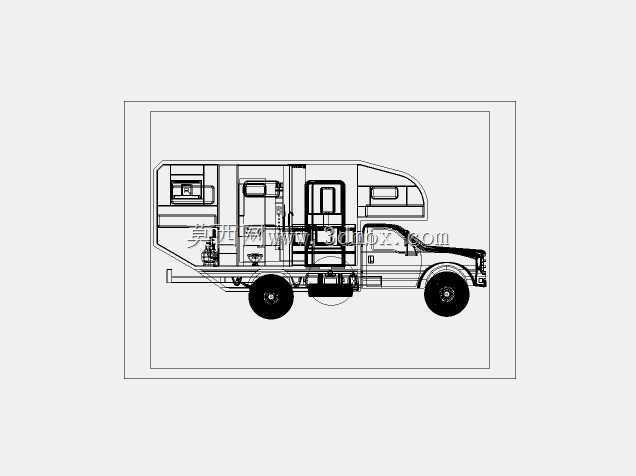

　　这款基于F-4000四驱底盘开发的露营旅居车，核心面向户外越野穿越场景下的长距离旅居需求，适配非铺装路面、高原、戈壁等复杂通行环境，区别于普通公路型旅居车，其底盘保留了原车四驱系统的高通过性属性，上装旅居舱的结构设计全程围绕越野工况下的抗扭、防冲击要求展开。从结构布局来看，整车采用底盘驾驶室与后置旅居舱硬连接的设计方案，旅居舱主体框架采用矩形钢焊接形成笼式承载结构，外蒙皮采用轻量化复合板材，在保证结构刚度的前提下控制整备质量，避免超出底盘额定承载上限。舱体内部按照功能划分为睡眠区、厨卫区、储物区三个核心模块，睡眠区设置在舱体前部上方的升顶/固定卧榻位置，可满足两名成年人的躺卧需求，厨卫区集成在舱体中部侧方，预留了便携厨具、储水装置的安装固定位，所有内部设施均设计了快锁固定结构，避免越野颠簸过程中出现部件移位、磕碰损坏的问题。

　　在设计思路上，这款车型首先明确了越野场景下的边界约束：整车离去角、接近角相比原车底盘仅做了极小幅度的调整，避免上装结构突出影响通过性，旅居舱的后部下沿做了向上收的斜切处理，防止大坡度爬坡时舱体尾部剐蹭地面。舱体与底盘的连接采用多组弹性缓冲支座，而非刚性直接焊接，能够过滤越野路面传递到舱体的高频振动，减少舱体结构焊缝的疲劳应力，同时在连接支座位置设计了加强筋结构，将集中载荷分散到底盘车架的纵梁上，避免局部应力过大导致车架变形。从尺寸边界来看，整车宽度控制在原车后视镜的最大宽度范围内，避免越野穿越窄路时出现舱体剐蹭两侧障碍物的问题，整车高度控制在常规地库限高以下，兼顾城市通行的便利性，舱体内部的净高度满足成年人直立活动的需求，不会出现弯腰局促的问题。

　　实际使用场景中，这款车型既可以满足户外爱好者长途穿越时的自给自足需求，不需要依赖沿途的住宿配套，也可以作为应急作业的临时驻点车辆，为野外勘探、线路巡检等户外作业人员提供临时休息、简易炊事的空间。舱体外部预留了外挂储物箱、备胎架、副油箱的安装接口，用户可以根据自身使用需求拓展对应功能，所有外挂接口的位置都经过载荷校核，避免外挂重物后影响整车重心位置，导致行驶稳定性下降。电路系统的走线全部采用藏式布线，在舱体框架内部预留了穿线空腔，避免线路外露被剐蹭损坏，同时在舱体与底盘连接的位置设置了线路的柔性余量，避免车架扭转过程中扯断线路。水路系统的储水装置采用低位安装设计，降低整车重心，同时储水罐采用防浪涌结构设计，避免车辆行驶过程中水体晃动导致整车重心偏移，影响操控稳定性。

　　从结构细节来看，旅居舱的侧门采用双层密封结构，兼顾防尘、防水、隔音的需求，适配野外多尘、多雨的使用环境，车窗全部采用钢化玻璃搭配加固边框，防止行驶过程中飞溅的碎石击破玻璃。舱体顶部预留了太阳能板、车顶行李架的安装点位，不需要用户后期打孔破坏舱体防水结构，所有出厂预留的安装点位都做了密封加强处理，避免长期使用后出现漏水问题。底盘部分的改装仅针对上装安装做了对应加强，没有改动原车的传动、悬挂、制动系统，保证原车的四驱性能、可靠性不受影响，后期维护可以直接沿用原车的配件体系，降低偏远地区的维护难度。不同于普通家用房车偏向舒适化的冗余设计，这款车型的所有结构设计都优先考虑可靠性、轻量化、通过性三个核心指标，没有多余的装饰性结构，所有外露部件都做了圆角处理，避免越野穿行树枝密集区域时勾挂障碍物，舱体的外表面采用耐刮擦的哑光材质，减少树枝剐蹭留下的痕迹，同时降低强光反射对行驶视线的影响。
