低平板重载运输半挂爬梯承载平台结构

　　这套结构针对大件工程设备转运场景设计，核心解决履带式、轮式重型工程机械从地面到载货平台的无吊装转运问题，常见于跨区域工程转场、农用机械跨区作业、重型工业设备厂区转运等工况，适配总质量六十吨级以内的履带式收割机、挖掘机、小型工程钻机等设备的自主上下需求。

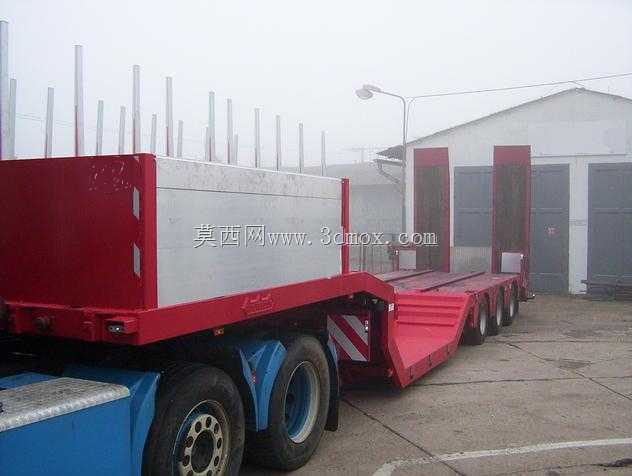

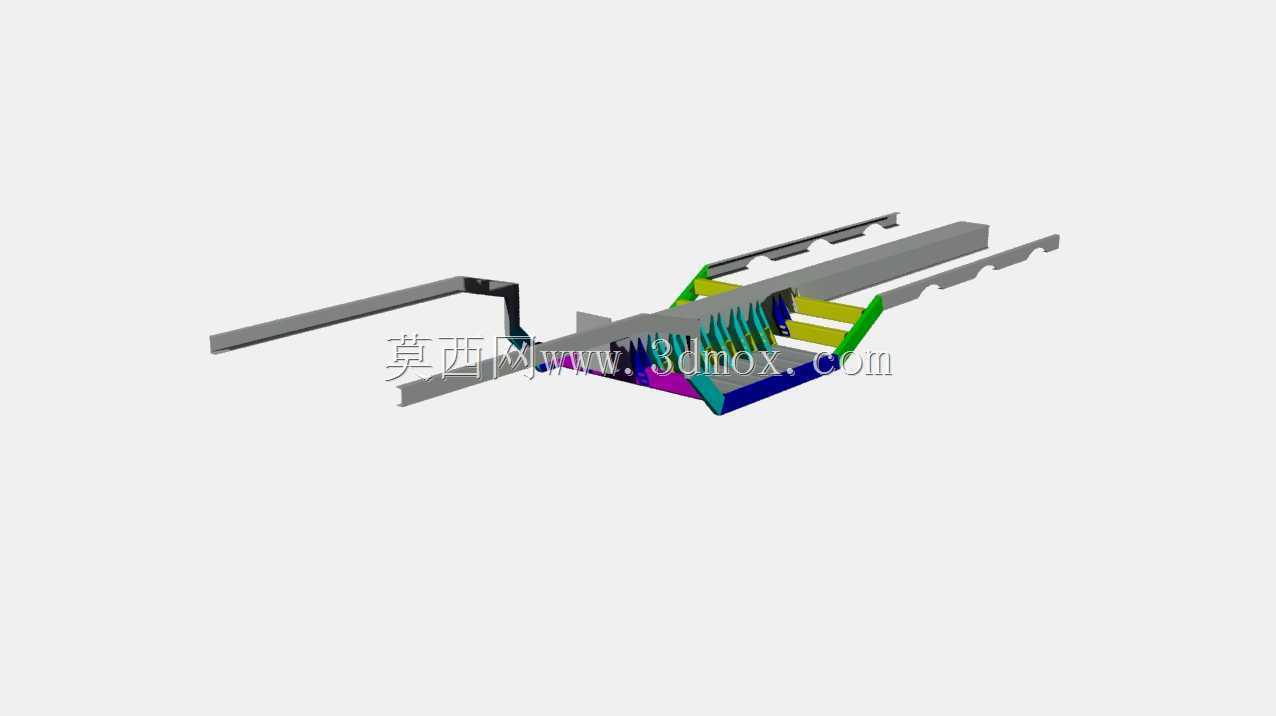

　　结构整体采用低平板承载布局，载货主平台离地高度控制在1.1米范围内，相较普通栏板半挂降低40%左右的重心高度，重载行驶过程中侧倾稳定性提升明显，尤其适配丘陵、非铺装路面的转运场景，避免高重心带来的侧翻风险。主承载面采用边梁主梁一体化焊接结构，主梁为变截面工字形设计，爬梯衔接段做局部加厚处理，腹板厚度从常规段的8mm提升至14mm，应对设备上下过程中产生的瞬时冲击载荷，避免长期交变载荷下出现焊缝开裂、主梁形变问题。

　　尾部爬梯采用分体式双道设计，单道爬梯净宽0.9米，刚好覆盖主流履带式工程设备的单侧履带宽度，爬梯表面做防滑齿形冲压处理，齿高5mm，间距80mm，雨天或泥泞工况下设备上下时可提供足够附着力，避免履带打滑风险。爬梯与主平台衔接处采用铰接销轴结构，销轴直径60mm，配自润滑铜套，无需频繁加注润滑脂即可满足长期翻转使用需求，爬梯收起后通过侧边锁止挂钩与主平台边梁固定，行驶过程中不会出现晃动、脱落问题。

　　主平台侧边设置的立式挡桩为可插拔结构，桩座焊接在边梁上，挡桩采用100mm方管制作，插入深度200mm，运输零散型材、管材类货物时可插入挡桩起到拦挡作用，运输超宽大件设备时可快速拔出，不占用平台横向空间，适配不同类型货物的装载需求。平台前端的牵引衔接段做了斜坡过渡处理，与牵引车鞍座衔接后不会出现局部应力集中，同时预留了制动气路、电路线束的固定走线位，避免行驶过程中线束晃动磨损。

　　设计过程中重点校核了爬梯30%坡度工况下的承载能力，当设备以0.5m/s速度匀速驶上平台时，爬梯与主平台衔接处的最大应力控制在材料屈服强度的60%以内，预留足够安全冗余，应对设备上下过程中可能出现的制动、瞬时冲击载荷。主平台板面采用6mm厚花纹钢板铺设，下方每隔300mm设置一道横向加强筋，避免重载设备长期碾压出现板面凹陷变形，边梁外侧预留了绳钩安装位，每隔1米设置一个嵌入式绳钩，固定货物时无需额外焊接挂点，方便绑带、钢丝绳的固定操作。

　　安装边界方面，整套平台适配常规三线六轴低平板半挂底盘，总长度控制在13米以内，其中主承载面长度9.5米，爬梯收起后总长度不额外占用载货空间，平台宽度3米，符合道路运输外廓尺寸要求，无需办理超宽运输资质即可在常规公路通行。爬梯展开后总长度3.8米，坡度不超过30%，满足最小离地间隙200mm以上的工程设备自主上下需求，不会出现设备底部剐蹭爬梯顶端的问题。平台尾部的爬梯支撑脚在爬梯完全展开后可自动贴合地面，将爬梯承受的载荷直接传递到地面，避免铰接销轴承受过大的剪切力，延长铰接结构的使用寿命。

　　针对农用收割机转运的特定场景，平台板面做了局部防滑处理，避免收割机履带沾附泥水后在平台上出现移位，同时边栏位置预留了收割机割台的固定支架安装位，运输过程中可将割台单独固定在平台前端，无需额外拆卸转运，提升转场效率。整套结构在设计时充分考虑了不同工况的通用性，既可以满足农用机械的跨区转场需求，也可以适配小型工程设备、重型工业配件的转运需求，结构件全部采用常规国标型材制作，后期维护更换配件无需定制开模，常规汽修、焊修门店即可完成维修作业。
