Easy Reach卡车配套Raymond承载负载轮结构

　　在仓储物流场内作业场景中，前移式叉车的行走承载部件直接决定了设备的负载稳定性与通行适配性，本次涉及的Raymond负载轮，是专为Easy Reach系列卡车型号前移式叉车设计的承载行走部件，主要承担货叉侧负载的垂直承载与地面滚动行走功能，适配仓储车间内平整环氧地坪、硬质水泥地面的日常作业工况，轮体的结构设计直接影响叉车满载状态下的行驶平顺性、转向灵活性以及部件使用寿命。

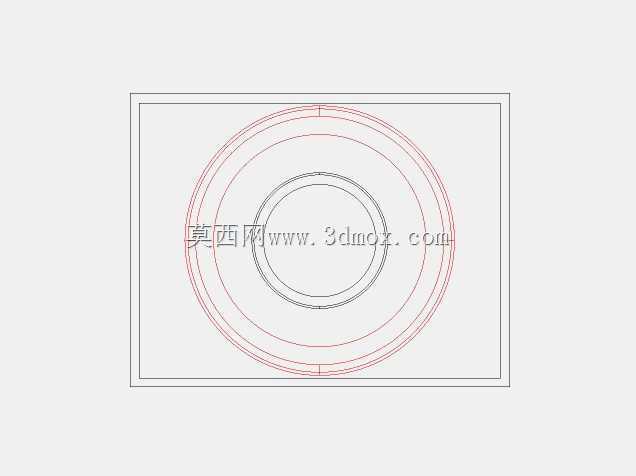

　　从实际使用场景来看，这类负载轮安装在叉车的前部承载端，区别于驱动轮的动力输出功能，负载轮主要承担静态承载与随动滚动的作用，当叉车叉取货物前移作业时，货叉端的全部载荷会通过轮架传递到负载轮上，因此轮体的径向承载能力是设计阶段的核心考量指标。设计过程中首先确定了轮体的多层同心圆结构，最内层为轴承安装位，需要与标准深沟球轴承的外圈实现过盈配合，配合公差选取H7/p6的基孔制配合，保证轴承安装后无径向窜动，同时避免过盈量过大导致轴承内圈变形影响转动灵活性；中间层为轮体的主体承载结构，采用金属材质加工，承担径向载荷的传递，壁厚经过载荷校核，在额定满载工况下的径向变形量控制在0.05mm以内，避免长期重载使用出现轮体失圆导致的行驶颠簸；最外层为接触地面的轮面结构，设计中预留了非金属轮面的包覆空间，可根据使用场景选配聚氨酯或者橡胶材质的轮面包覆层，降低行驶过程中的噪音，同时增大与地面的摩擦力，避免制动时出现打滑现象。

　　从安装边界来看，轮体的轴向总宽度经过严格匹配，与原厂轮架的安装槽宽度保持0.2mm的间隙，既保证轮体转动时不会与轮架侧壁发生摩擦，也避免间隙过大导致轮体出现轴向窜动；中心安装孔的同轴度公差控制在0.02mm以内，保证轮轴穿入后轮体的转动同心度，避免高速行驶时出现轮体偏摆。轮体的外径尺寸结合叉车的最小离地间隙设计，保证在通过车间内常见的10mm高度地面接缝、坡度过渡段时不会出现卡滞，同时轮径的选取也兼顾了滚动阻力的控制，在满足承载要求的前提下，适当增大轮径可以降低滚动阻力，减少行驶过程中的动力损耗，也能降低小石子等地面杂物对轮体的冲击影响。

　　设计思路上没有采用一体式实心轮结构，而是采用分层嵌套的结构形式，一方面是为了降低后期维护成本，当外层轮面磨损到极限时，仅需要更换外层包覆圈即可，不需要整体更换金属轮芯，减少配件更换成本；另一方面金属轮芯可以重复利用，符合工业部件的长寿命设计要求。轮体上的环形凹槽结构，一方面是为了减重，在保证结构强度的前提下去除非承载区域的多余材料，降低轮体自身重量，减少随动转动时的惯量，提升转向响应速度；另一方面凹槽结构也可以作为轮面包覆层的定位槽，增大金属轮芯与外包覆层的接触面积，避免重载转向时包覆层与轮芯之间出现相对滑动。

　　在实际装配验证阶段，需要重点检测轮体的端面跳动与径向跳动，端面跳动控制在0.03mm以内，避免轮体转动时出现轴向窜动导致轮架受力不均；径向跳动控制在0.04mm以内，保证行驶过程中轮体与地面的接触压力均匀，避免局部磨损过快。同时轮体的边角位置都做了R2的圆角过渡，避免安装过程中尖锐边角划伤操作人员，也减少应力集中现象，提升轮体的抗冲击能力，当叉车经过地面凸起物时，圆角过渡的结构可以分散冲击载荷，避免边角位置出现应力开裂。

　　这类负载轮的适配场景不局限于原厂车型，在同吨位级别的其他前移式叉车改装、维修替换场景中也可以使用，只要安装孔位、轮体外径、轴向宽度的安装边界匹配，就可以实现通用替换，对于仓储设备的运维人员来说，准确掌握轮体的安装尺寸参数，能够快速完成配件选型，减少设备停机等待时间。在三维建模过程中，所有配合面的尺寸公差、形位公差都在模型特征中做了对应标注，结构设计人员可以直接基于该模型完成轮架的适配设计，也可以根据实际使用场景的载荷要求，对轮芯的壁厚、包覆层的硬度参数做针对性调整，比如在冷库作业场景中，可以选用耐低温的聚氨酯包覆材料，对应调整轮面的粗糙度，避免低温环境下轮面变硬导致的抓地力下降问题；在高负载频繁作业的场景中，可以适当增加轮芯的壁厚，提升轮体的整体承载冗余量。
