Raymond前移式叉车聚氨酯负载轮结构

　　在仓储物流前移式叉车的行走系统设计中，负载轮是直接承担货叉端载荷、完成货架区窄通道作业的核心行走部件，这款适配Raymond Easy Reach系列前移式叉车的负载轮，针对高位仓储作业的高频启停、窄通道转向、地坪接缝冲击等实际工况做了针对性的结构设计。从实际应用场景来看，前移式叉车多用于电商仓、成品原料仓的高位货架存取作业，作业通道宽度通常仅2.6-3.2米，负载轮安装在货叉架前端的支腿内，除了承担额定载荷下1.5-2.5吨的垂直承重，还要在叉车前后移动、货叉侧移、门架前倾后仰的过程中，承受来自地坪不平整带来的径向冲击，以及转向时的横向剪切力，这就要求轮体本身既要具备足够的结构强度，又要有合适的弹性来缓冲震动，

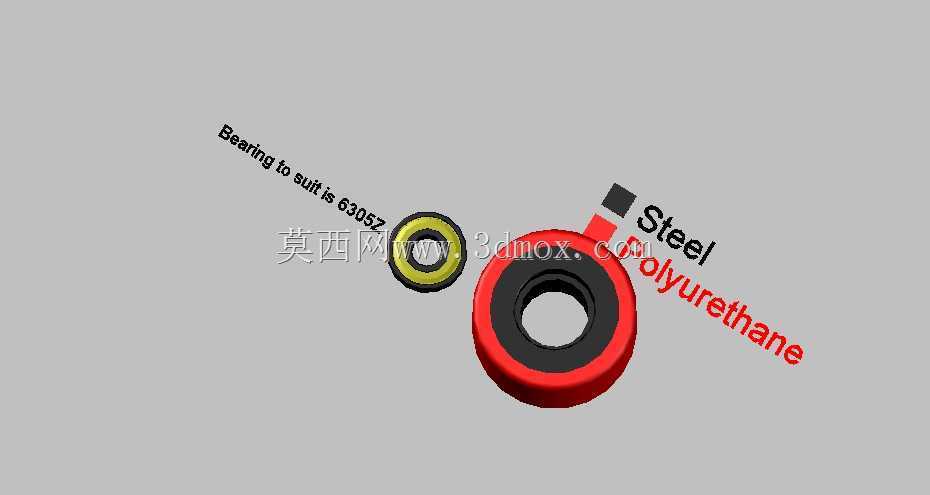

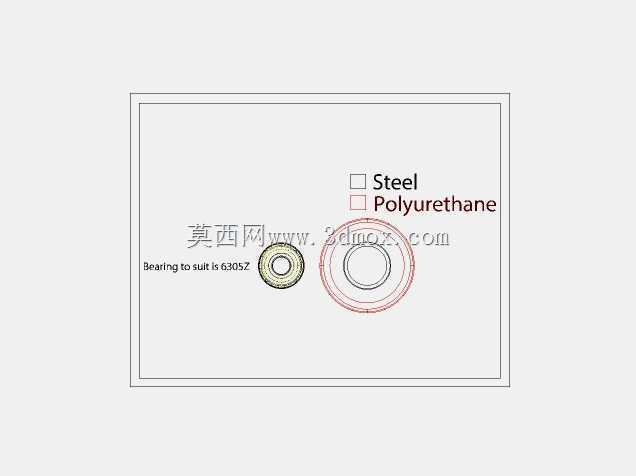

　　避免硬接触对门架结构、货叉上的货物造成冲击损伤。这款负载轮采用钢芯外包聚氨酯的复合结构，内层钢芯采用中碳钢锻造后机加工成型，内孔直接适配标准6305Z轴承的安装尺寸，轴承位的公差控制在H7精度范围，压装轴承后可以保证轮体转动的同轴度，避免高速行走时出现轮体偏摆、轴承异常磨损的问题；钢芯外圈设计有环形定位凸台，外包的聚氨酯层通过高温硫化工艺与钢芯紧密结合，凸台结构可以避免聚氨酯层在承受大载荷、频繁启停时出现与钢芯脱粘、相对滑移的问题。聚氨酯层采用邵氏硬度92A的浇注型聚氨酯材料，相比普通橡胶轮，这种材质的耐磨性能提升3倍以上，在环氧地坪、水泥地坪上长期行走不会轻易出现掉屑、开裂的问题，同时聚氨酯材料本身的阻尼特性，可以吸收地坪接缝、

　　地面微小凸起带来的震动，减少作业过程中货物的晃动，也能降低行走时的噪音，改善仓储作业环境。从安装边界来看，这款负载轮的轮体外径、轮宽尺寸完全匹配Raymond前移式叉车支腿的安装空间，轮体两侧预留有标准卡簧槽，安装时轴承压入内孔后，通过孔用卡簧完成轴向定位，轮轴穿过轴承内圈后与支腿上的安装座固定，不需要额外加工定制转接件，可以直接替换原有磨损的旧轮。设计过程中，针对叉车满载堆垛时的载荷分布，特意优化了聚氨酯层的截面形状，轮面采用微圆弧的 crown 轮廓，不是完全的圆柱面，这种设计可以让轮体在转向时减少与地面的滑动摩擦，降低转向阻力，同时在轮体承受偏载时，让应力分布更均匀，避免聚氨酯层边缘出现应力集中导致的早期撕裂。另外，

　　钢芯的内孔两端设计有倒角，方便轴承压装时的导向，不会划伤轴承外圈的配合面，轴承位的表面粗糙度控制在Ra1.6，保证轴承压装后的配合精度，避免轴承外圈在轮体内出现跑圈的问题。在实际工况验证中，这种钢芯聚氨酯负载轮相比传统的全钢轮，不会对环氧地坪造成压痕、划伤，相比普通尼龙轮，缓冲性能更好，在过地面伸缩缝、小坡度坡道时，不会产生明显的刚性冲击，能有效延长门架滚轮、轴承等周边部件的使用寿命。对于三维建模和结构设计从业者来说，这个模型完整还原了钢芯与聚氨酯层的配合结构、轴承安装位、卡簧槽的细节尺寸，可以作为前移式叉车行走轮系设计的参考样本，在做同类型仓储车辆的轮系选型、非标改装时，可以直接参考其结构参数，根据实际载荷大小调整轮径、轮宽以及聚氨酯层的厚度，匹配对应的轴承型号，快速完成行走部件的设计迭代，不需要从零开始测绘验证结构合理性。
