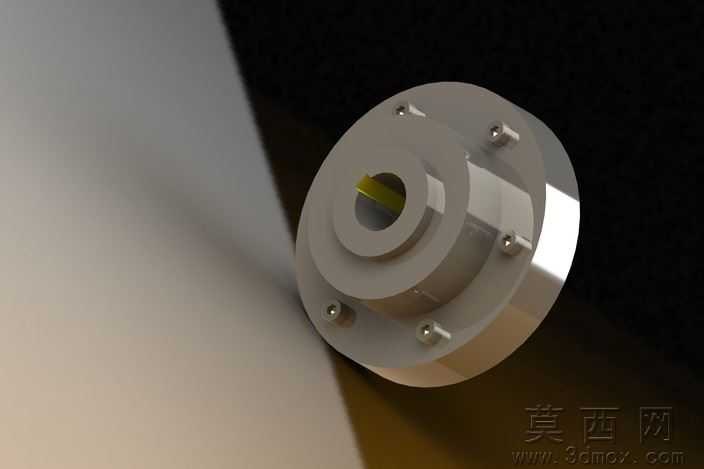

机架耦合法兰式连接构件三维设计

本作品为机架耦合连接构件的三维设计成果，建模阶段以机械耦合传动的实际工况需求为核心依据，首先梳理构件的功能定位：该构件用于气相色谱设备机架部位的轴系耦合连接，需承担轴系对中定位、扭矩传递、端面密封衔接的多重作用，因此建模时优先保证各结构尺寸的精度匹配。建模过程采用参数化设计逻辑，先绘制构件的中心轴孔基准，以中心轴线为定位参照，依次构建内层轴套、中间连接盘体、外圈法兰边的基础轮廓，其中中心轴孔根据适配轴径设置合理的公差配合余量，法兰端面上的六个安装螺栓孔采用圆周阵列方式生成，严格保证孔位的等分角度精度，避免安装时出现对位偏差。材质设置环节，结合构件的金属加工属性，为模型赋予合金钢材质，调整材质的金属度、粗糙度参数，还原金属构件经过机加工后的哑光金属质感，对轴孔内壁、法兰端面等加工面单独设置更高的反光度参数，区分粗加工与精加工面的视觉差异，螺栓孔内的螺纹结构做简化处理同时保留螺纹的视觉特征，兼顾模型展示效果与文件运行流畅度。渲染阶段采用侧方柔光打光方案，主光源从构件斜上方45度角投射，突出法兰盘的阶梯层次结构与螺栓凸台的立体轮廓，辅助光源补全暗部细节，避免盘体背面出现死黑区域，背景采用渐变中性色调，将视觉焦点集中在构件本身，清晰展现各部分的结构衔接关系。结构设计上，内层轴套做加厚处理提升轴系配合的结构强度，法兰边与中间盘体采用圆角过渡消除应力集中隐患，端面上的螺栓凸台略高于法兰平面，保证安装时螺栓锁紧的受力均匀性，中心轴孔内预留的键槽结构与适配轴的传动键匹配，确保扭矩传递过程中不会出现打滑问题。整体设计严格遵循机械耦合连接件的设计规范，各结构尺寸符合通用机械零部件的加工工艺要求，既满足实际装配的功能需求，也通过精细化的建模与渲染完整呈现构件的外观与结构特征，可用于机械结构教学演示、设备装配模拟、零部件选型参考等多种场景。
