oldam耦合传动连接结构三维设计

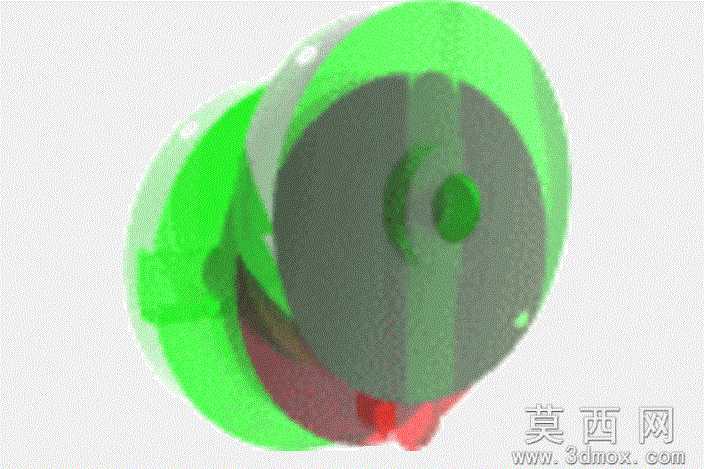

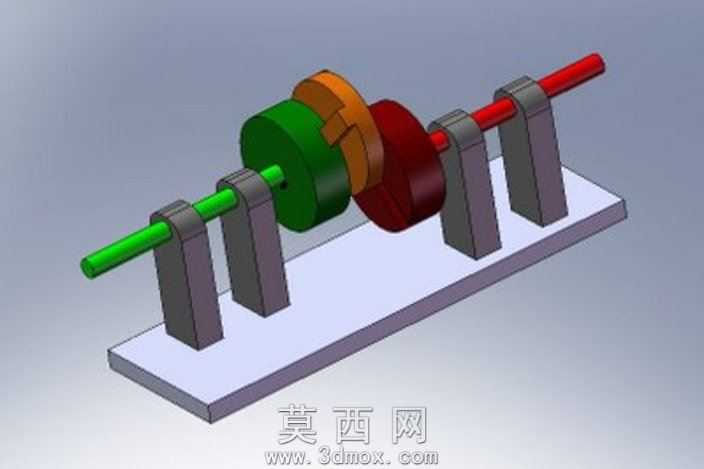

本作品为oldam耦合传动连接结构的三维设计成果，建模阶段依托三维参数化设计逻辑完成全结构搭建，首先对耦合结构的核心传动逻辑进行拆解，将整体拆分为主动连接端、中间缓冲传动体、从动连接端三个核心功能模块，每个模块的尺寸参数均参考通用传动连接件的适配标准设定，保证结构具备实际工程应用的尺寸合理性。建模过程中优先采用草图驱动的特征生成方式，对连接端的轴孔配合面、传动接触面的尺寸公差进行了参数化预留，可根据不同的轴径适配需求快速调整对应参数，无需重构整体模型。材质与渲染阶段，针对不同功能部件匹配了对应工程材质：两端的金属连接基体采用调质合金钢材质参数，调整金属材质的粗糙度、反射率参数还原金属机加工后的哑光金属质感，中间的弹性传动缓冲层采用高耐磨复合橡胶材质，设置半透明的材质漫反射属性，通过分层渲染的方式清晰展现内部的传动配合关系，渲染视角选择45度斜向剖切视角，既可以完整展示耦合结构的外部轮廓形态，也可以直观呈现内部各部件的装配位置与配合间隙。结构设计上，该耦合结构重点优化了传动过程中的同轴度误差补偿能力，中间缓冲体与两端金属连接端采用凹凸嵌合的配合方式，可在两连接轴存在少量径向、角向偏差时依旧保持稳定的扭矩传递，避免刚性连接在轴系偏差情况下出现的应力集中、部件磨损过快问题；各连接部件的边角位置均做了倒圆角工艺处理，既消除了建模过程中的尖锐几何边，也符合实际机械加工的工艺要求，避免应力集中导致的部件断裂风险。整体装配过程严格按照实际机械装配的逻辑添加配合约束，主动端与从动端保留绕轴线的旋转自由度，中间缓冲体与两端连接端添加贴合约束，模拟实际工作状态下的相对运动关系，可直接用于后续的运动仿真验证，测试不同转速、不同轴系偏差下的传动稳定性。
