异形多孔密封连接法兰垫片结构设计

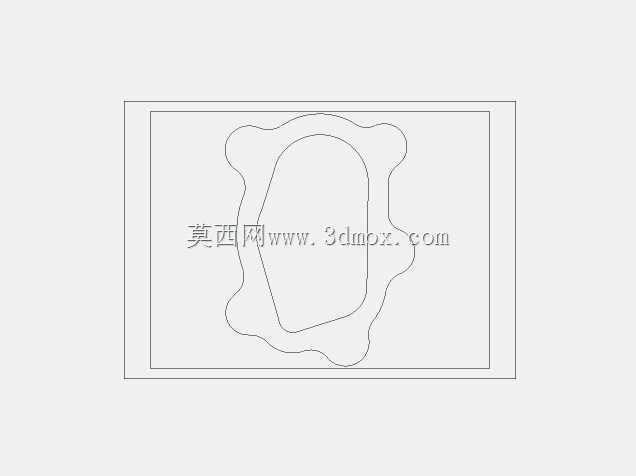

　　这类异形多孔密封垫片，日常多应用在泵体腔室、液压阀组接合面、小型动力单元壳体的密封场景中，核心作用是填充两个配合金属面之间的微观间隙，阻断内部流体、压力介质的泄漏路径，同时兼顾一定的载荷分散作用，避免连接螺栓预紧力过大造成壳体接触面压溃。从结构形态来看，该垫片采用非对称的异形轮廓设计，完全匹配被连接件的腔体外形，没有多余的外伸结构，能在有限的安装空间内最大化覆盖密封接合面，相比规则圆形或矩形垫片，不会和周边的管路、加强筋产生安装干涉，适配紧凑化的设备布局需求。

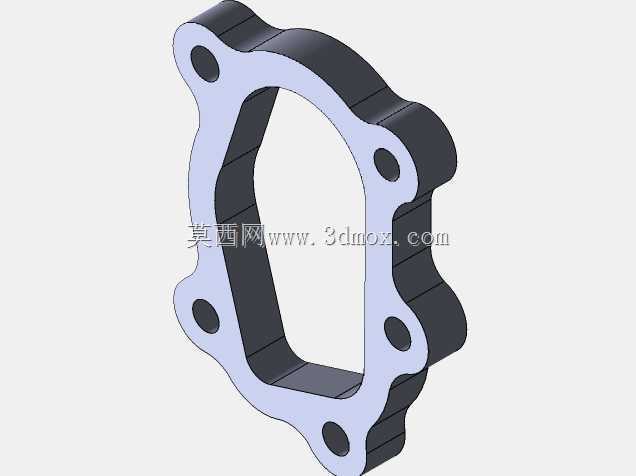

　　垫片整体为等厚度薄板结构，厚度方向的尺寸公差需要严格控制，若厚度偏差过大，会导致局部预紧力不足出现泄漏，或是局部压应力过大造成垫片永久塑性变形，缩短密封寿命。周向均匀分布的六个安装通孔，位置度公差是设计中的核心管控项，孔位偏差超过0.1mm就可能导致安装时螺栓无法顺利穿入，或是强行装配后垫片出现移位，偏离密封带位置。每个安装孔的周边都做了圆滑过渡处理，避免应力集中在孔边位置，防止设备运行过程中受振动影响出现孔边撕裂的问题。

　　设计这类垫片时，首先要逆向匹配被连接件的接合面轮廓，先提取壳体接合面的密封带边界，确保垫片的内轮廓比腔体开口边缘大2-3mm，外轮廓比壳体密封面外缘小1.5-2mm，既不会让垫片内缘伸入腔体内部干扰介质流动，也不会因为外轮廓过大超出密封面范围造成安装卡滞。安装孔的中心距完全对接壳体上的螺纹孔位置，孔径比螺栓公称直径大0.5mm，给装配留出微小的调整余量，同时避免孔壁和螺栓杆接触产生额外的磨损。

　　从安装边界来看，该垫片的安装不需要额外的定位销，依靠六个螺栓穿入即可完成定位，装配时需要按照对角顺序逐步拧紧螺栓，保证整个垫片环向的压应力均匀分布，避免出现局部压不实的问题。垫片的密封面为平面结构，适配表面粗糙度在Ra1.6-Ra3.2之间的金属接合面，若接合面存在划痕、凹坑等缺陷，即使垫片尺寸精度达标也无法实现可靠密封，因此装配前需要对配合面进行清洁检查，去除毛刺、铁屑和残留的旧密封胶。

　　在实际工况适配中，这类垫片的材质选择需要结合工作介质、温度和压力等级调整，若应用在润滑油路的密封场景，多采用耐油橡胶石棉板或是改性聚四氟乙烯材质；若应用在低压清水介质场景，可采用无石棉橡胶板；若工况存在一定的压力脉冲，则需要选用带金属骨架的复合垫片，提升垫片的抗蠕变性能，避免长期受压后出现厚度损失导致密封失效。垫片的异形轮廓在加工时多采用冲压成型工艺，批量生产时模具刀口需要做硬化处理，保证冲切后的边缘光滑无毛刺，不会因为边缘飞屑掉入腔体内部造成设备磨损。

　　不同于标准规格的密封垫片，这类定制化异形垫片的设计需要完全贴合主机的结构空间，很多紧凑型液压泵、摩托车发动机的腔室接合面都会采用这类结构，在有限的外形尺寸下实现可靠的静密封，减少设备的外接密封组件数量，整体降低设备的装配复杂度。设计过程中还需要考虑垫片的压缩回弹率，确保在螺栓预紧力作用下，垫片能产生足够的弹性变形填充接合面的微观不平度，同时在设备运行受热膨胀、受振动产生微小面间错动时，能依靠回弹量持续保持密封面的接触压力，不会因为工况波动出现泄漏。
