带菱形安装座的空心轴连接法兰结构

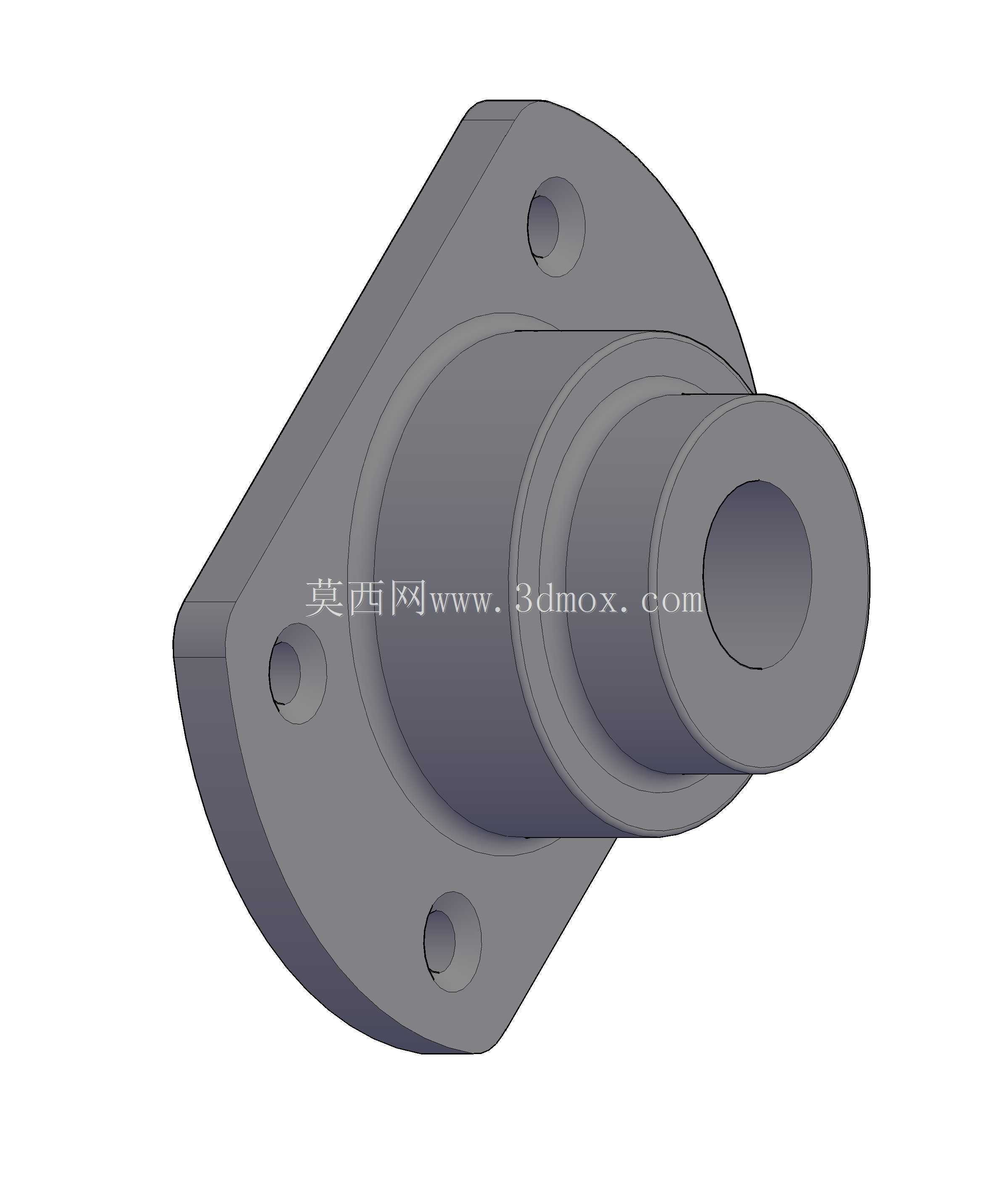

　　在液压管路排布、气动系统搭建、中小型传动组件的轴端对接场景里，这类带菱形安装座的空心法兰是非常常见的连接构件，很多刚入行的结构设计师容易把它和普通圆形法兰混淆，实际上两者的安装边界、受力特性、适用场景差异不小。先从实际安装场景说起，这类菱形法兰最常出现在设备内部空间局促的位置——比如小型液压站的阀块出油口对接、伺服电机输出端与减速箱输入轴的过渡连接、低压气动管路的穿墙固定位，圆形法兰需要在安装面预留整圈的螺栓布置空间，而菱形法兰只需要在对角方向预留两个安装孔位的操作空间，在狭窄的设备腔体内，能减少至少30%的安装面占用面积，这也是很多紧凑型设备优先选用这类结构的核心原因。从功能特性上看，这个构件的主体是阶梯式空心轴结构，

　　大端的菱形法兰盘上均匀布置了三个沉头安装孔，三个孔的中心距按照等边三角形排布，相比两孔安装的结构，三角形布孔能抵消连接面的切向扭转力，避免设备运行过程中因振动导致螺栓松脱，同时沉头孔的设计可以让螺栓安装后端面完全没入法兰盘表面，不会突出安装面干涉相邻的组件。空心轴段做了两级阶梯设计，靠近法兰盘的轴段直径更大，主要承担对接时的径向定位作用，安装时可以直接插入对接部件的定位孔内，不需要额外做同轴度找正，能大幅缩短现场装配的调校时间；末端的小直径轴段是实际的配合段，表面粗糙度要求控制在Ra1.6以内，和对接件的配合公差选H7/h6的间隙配合，既保证装配时能顺利推入，又不会因为间隙过大出现运行时的径向窜动。设计这类法兰的时候，首先要明确安装边界的限制：菱形法兰盘的对角尺寸不能超过安装位的预留空间，三个安装孔的中心要避开安装面内部的加强筋、油道、走线孔位置，很多新手设计师容易犯的错误是只看外部安装尺寸，忽略了安装面背面的结构，导致螺栓拧入后顶到内部的油道或者线路，造成设备漏油或者电路短路。其次是空心内孔的尺寸确定，内孔直径要根据过流介质的流量或者穿过的轴径来确定，如果是用于流体管路连接，内孔的通径要和对接管路的通径保持一致，避免出现通径突变导致的流阻增大、介质紊流问题；如果是用于轴类构件的穿接固定，内孔直径要比穿过的轴径大0.2-0.5mm，给轴的热胀冷缩预留足够的变形空间，避免运行过程中出现轴被法兰抱死的故障。

　　还有一个容易被忽略的设计细节是法兰盘和轴段衔接位置的圆角处理，这个位置是应力集中的高发区域，如果直接做直角过渡，在承受交变载荷或者冲击载荷的时候，很容易在衔接位置出现疲劳裂纹，所以设计时要在衔接位置做R2-R3的过渡圆角，同时法兰盘的安装面要做0.02mm的平面度要求，保证和对接面贴合的时候没有缝隙，用于流体连接时不需要额外加太厚的密封垫就能实现密封，用于机械连接时能保证同轴度不会出现偏移。从受力角度分析，这类法兰在工作时主要承受三个方向的力：一是轴向的拉压力，来自管路内的介质压力或者传动组件的轴向窜动力，这部分力主要由三个安装螺栓承担，所以螺栓的规格要根据轴向力的大小核算，不能仅凭经验选小规格螺栓；二是径向的剪切力，

　　来自管路的重量或者轴传动时的径向载荷，这部分力主要由阶梯轴段的配合面承担，所以配合段的长度不能过短，至少要达到配合直径的1.2倍，才能保证足够的接触面积分散剪切力；三是周向的扭转力，来自设备运行时的振动或者传动扭矩，这部分力由三个呈三角形布置的安装螺栓共同承担，相比两孔安装的结构，抗扭转能力提升40%以上。实际选型应用的时候，还要注意使用场景的材质匹配，如果是用于普通的气动系统、低压液压回路，选用普通45号钢做表面发黑处理就可以满足使用要求；如果是用于有腐蚀性介质的化工管路、户外露天安装的设备，就要选用304不锈钢材质，避免长期使用出现锈蚀导致连接失效；如果是用于有轻量化要求的自动化设备、无人机内部组件，可以选用6061铝合金做硬质阳极氧化处理，在保证结构强度的前提下能把构件重量降低60%左右。很多人觉得法兰是非常简单的标准件，实际上在非标设备设计里，这类非圆形的特殊法兰往往需要根据实际安装空间定制，没有现成的标准件可以直接选用，建模的时候要特别注意安装孔的沉头深度、阶梯轴段的同轴度、法兰安装面的平面度这些形位公差要求，不然加工出来的构件很可能出现装不上、贴合不严、同轴度偏差大的问题，直接影响整台设备的运行稳定性。
