摩托车锥面转向连接杆结构设计

项目分类:通用机械零部件 发布时间:2024-09-22 ID:774994
  • 摩托车锥面转向连接杆结构设计

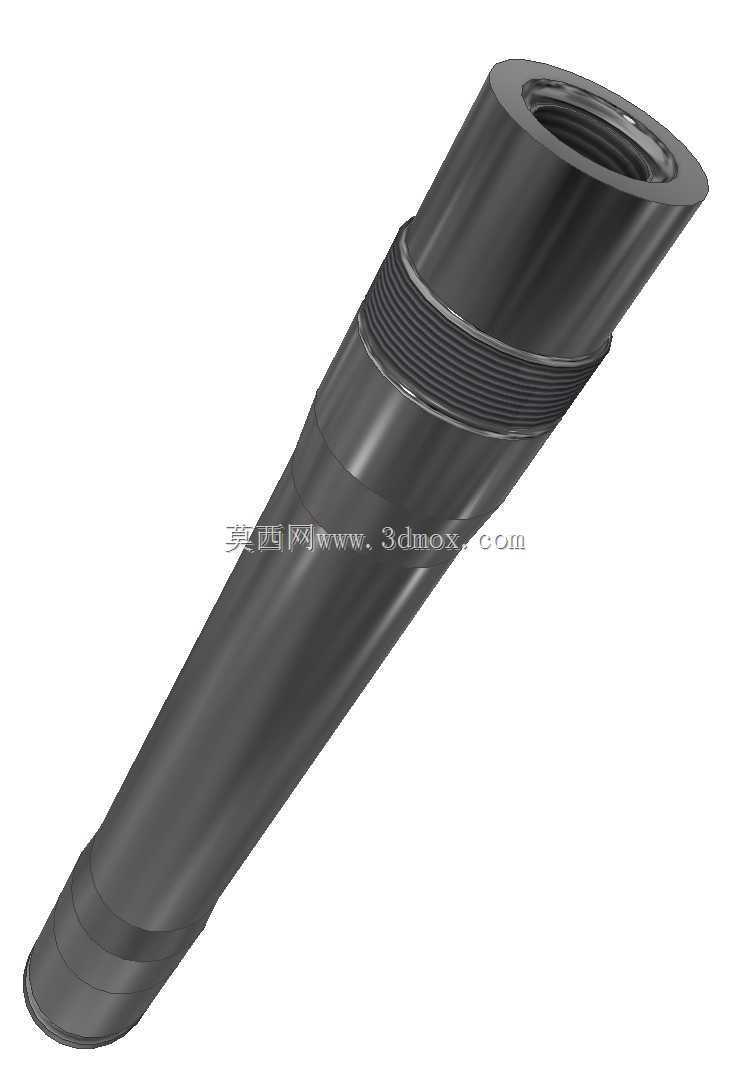

  在两轮机动车的转向执行机构中,转向连接杆是承接手把转向力矩、传递至前轮转向柱的核心受力零件,日常骑行过程中,路面传递的颠簸冲击、转向时的交变扭矩、长时间使用的疲劳载荷,都会直接作用在这个零件上,因此其结构设计的合理性直接决定了骑行的操控手感与行驶安全。这款锥面结构的转向连接杆,整体采用变径锥度的杆身设计,没有采用传统等直径圆杆的结构,靠近上端连接端的位置直径更大,顺着杆身向下逐步收窄,这种变径设计并非单纯为了外形观感,而是完全匹配实际受力的弯矩分布:转向杆上端与手把压块、上联板连接的位置是力矩输入的支点,工作时承受的弯曲应力最大,更大的杆径可以提升该区域的抗扭、抗弯截面模量,避免大力转向或者过坑冲击时出现杆体变形,

  而向下逐步收窄的杆身,在保证整体结构强度的前提下,能够合理降低零件自重,减少转向系统的簧下质量,让转向操作更轻盈,不会出现转向沉、卡滞的问题。杆身上端的内螺纹孔采用精密攻丝加工,螺纹段长度经过匹配计算,既能够保证与上联板固定螺栓的啮合牙数满足抗拉、抗剪要求,避免螺纹滑牙导致的连接失效,又不会因为螺纹孔过深导致杆壁局部厚度不足,降低上端的结构强度。杆身中部设计的多道环形凹槽结构,一方面是作为安装时的定位基准,装配时可以通过凹槽快速确认杆体插入下联板安装位的深度,保证左右两侧的安装尺寸对称,避免出现转向角度偏差、车把跑偏的问题;另一方面凹槽结构也能够分散杆身的应力集中,当受到侧向冲击载荷时,环形槽的圆弧过渡可以引导应力沿杆身均匀传递,

  不会在截面突变的位置出现应力断裂的隐患。从安装边界来看,这款转向杆的整体长度、上下端的配合直径都严格匹配常规跨骑摩托车的转向系统安装尺寸,上端面的平面度控制在合理公差范围内,保证与手把固定座贴合时没有间隙,锁紧螺栓后不会出现应力集中导致的压痕或者松动;下端的锥面配合角度与下联板的安装锥孔完全契合,装配时只需要按照规定扭矩锁紧固定螺母,就可以实现无间隙的锥面配合,转向过程中不会出现旷量,传递转向力矩时的响应更直接,不会有虚位。在实际使用场景中,不管是日常城市通勤的频繁转向操作,还是非铺装路面骑行时的颠簸冲击,这款转向杆的结构都能够稳定承载载荷:变径杆身的刚性分布匹配受力路径,不会出现普通等径杆上端易变形、下端冗余重量大的问题;

  表面的加工精度保证配合位置的连接可靠性,长期使用也不会因为磨损出现转向旷量。设计过程中没有多余的冗余结构,每一处截面变化、每一段直径尺寸都对应实际的受力需求,比如杆身靠近下端的位置预留的环形台阶,是用于安装转向限位胶块的配合位,转向打到最大角度时,胶块会抵在车架的限位凸台上,避免转向角度过大拉扯线束、刹车油管,同时也能缓冲转向打满时的冲击,避免刚性碰撞损伤杆体或者车架。整个零件的外形没有复杂的异形曲面,全部采用回转体结构设计,既适合数控车削的批量加工工艺,能够有效控制加工成本、保证加工精度的一致性,也方便后期的表面处理工序,不管是发黑、镀铬还是喷涂防锈层,都能够获得均匀的表面覆盖层,提升零件的耐腐蚀性能,适应雨天骑行、泥泞路段行驶的恶劣使用环境,不会因为长期受潮出现锈蚀卡滞的问题。在三维建模过程中,所有配合尺寸都按照机械加工的公差要求预留了合理的配合间隙,螺纹孔的退刀槽、锥面的过渡圆角、环形槽的槽边倒角都做了细节处理,既符合实际加工的工艺要求,避免加工时出现刀具干涉、毛刺难以去除的问题,也能够消除零件上的尖锐边角,装配和维护时不会划伤操作人员。
