摩托车转向连接杆结构设计方案

项目分类:通用机械零部件 发布时间:2024-09-22 ID:775191
  • 摩托车转向连接杆结构设计方案

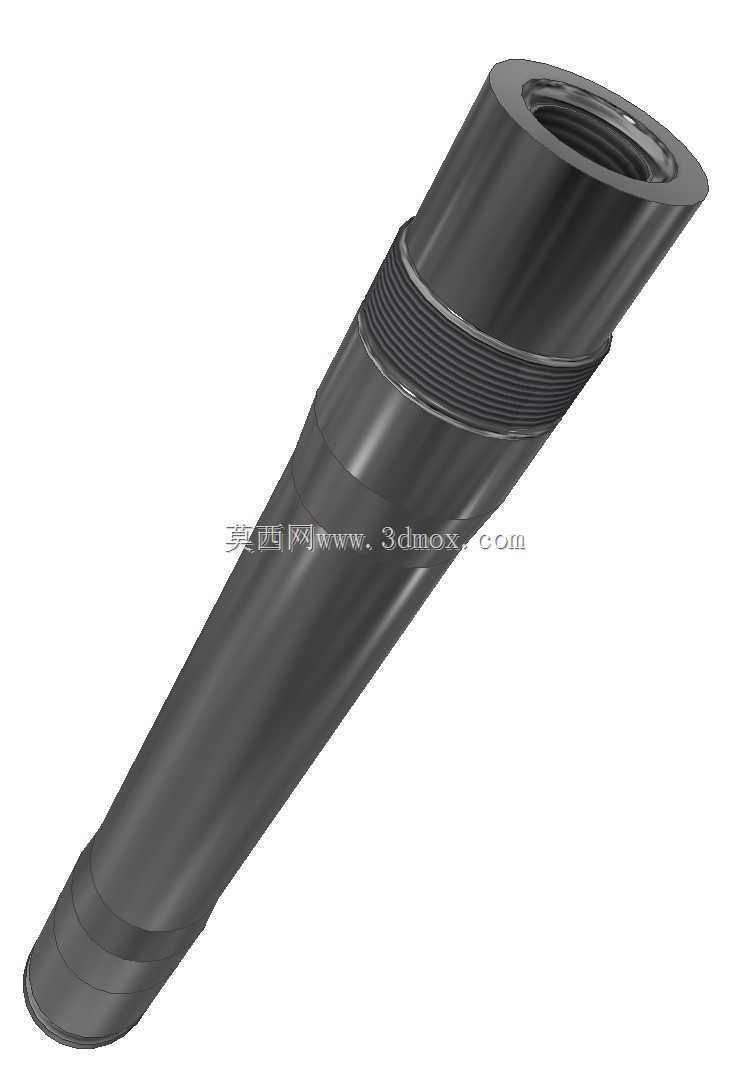

  在两轮摩托车的转向系统中,转向杆是连接方向把与转向柱、传递转向力矩的核心受力部件,日常骑行中所有转向操作的力都需要通过这个杆件传递到前轮转向机构,其结构合理性直接决定转向操作的手感与行驶安全性。这款转向杆采用锥度渐变的杆身设计,整体从上端连接端向下逐渐收窄,这种结构并非单纯为了造型美观,而是结合受力分布做的优化:上端与方向把下联板连接的位置需要承受更大的扭转力矩与径向载荷,因此杆身直径更大,靠近前轮转向节的下端载荷相对更小,收窄的杆身可以在保证结构强度的前提下降低整体重量,减少转向系统的簧下质量,提升转向响应的灵敏度。杆身上端设计有内螺纹孔,用于和方向柱的锁紧螺栓配合,安装时可以通过螺栓预紧力保证连接的刚性,

  避免长期使用后出现连接松旷导致的转向虚位;杆身中部的多道环形凹槽结构,一方面可以作为安装时的定位基准,方便装配时快速确认杆件的插入深度,另一方面也可以留存少量润滑脂,减少杆件与安装衬套之间的滑动摩擦,降低长期使用后的磨损量,延长部件的使用寿命。下端的阶梯轴结构是为了匹配前轮转向节的安装孔位,不同直径的轴段可以分别对应衬套、油封、锁紧螺母的安装位置,装配时不需要额外做位置调整,只要将杆件推入安装位即可完成定位,能够有效提升整车装配的效率。从安装边界来看,这款转向杆的整体长度适配常规125cc到150cc排量跨骑摩托车的转向系统安装空间,上端最大外径与下联板的安装孔内径保持间隙配合公差,装配后同轴度误差控制在0.02mm以内,

  避免转向过程中出现卡滞;下端轴段的直径与转向节衬套的内径匹配,配合间隙控制在合理范围,既不会因为间隙过大导致转向晃动,也不会因为间隙过小出现转向沉重的问题。在实际使用场景中,摩托车行驶过程中会持续受到路面传来的颠簸振动,转向杆作为受力部件需要同时承受扭转、弯曲、冲击等多种复合载荷,因此设计时在杆身的直径过渡位置都做了圆角处理,避免应力集中导致的部件断裂,尤其是锥度变化的衔接处,圆角半径经过反复校核,能够在急转向、过坑洼路面等极端受力场景下分散应力,保证部件的结构强度。不同于等直径的直杆设计,这种锥度杆身的固有频率经过调整,能够避开常用车速下的发动机振动频率区间,减少骑行过程中方向把出现的共振发麻问题,提升长途骑行的舒适度。

  杆身的表面粗糙度要求也结合使用场景做了区分,与衬套配合的轴段表面粗糙度达到Ra1.6,保证滑动顺畅,非配合面的粗糙度要求适当放宽,在不影响使用性能的前提下降低加工成本。在三维建模过程中,需要重点关注各个轴段的同轴度公差、螺纹孔的深度与垂直度、环形凹槽的位置精度,这些尺寸如果出现偏差,会直接导致装配困难或者使用过程中出现异常磨损;建模时可以先通过旋转特征做出杆身的基础轮廓,再通过切除特征做出内螺纹孔、环形凹槽、下端阶梯结构,最后对所有过渡位置做圆角处理,完成基础建模后还需要做受力仿真分析,验证在最大转向力矩、冲击载荷下的应力分布,确认结构强度满足使用要求,避免出现强度冗余过多导致重量偏大,或者强度不足导致安全隐患的问题。
