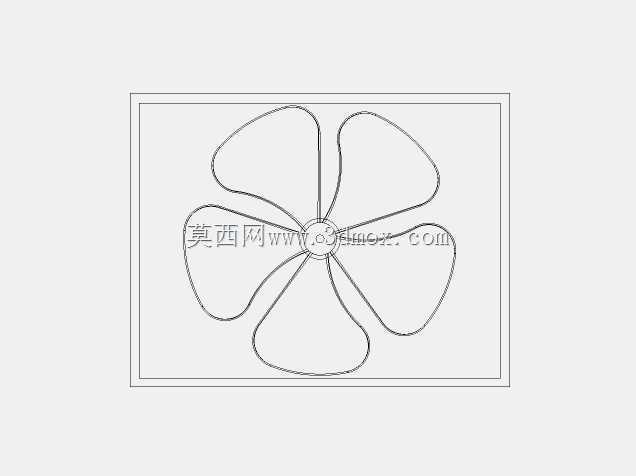

五叶曲面结构风扇叶片结构设计

　　在工业风冷散热、民用通风设备、电子设备热管理等多个场景中，风扇叶片是决定送风效率、运行噪音、动平衡稳定性的核心部件，本次设计的五叶曲面风扇叶片，针对中小功率风冷场景的通用需求做了结构优化，可适配桌面散热设备、小型工业通风装置、电子机柜散热单元等多种安装场景。从实际工程落地的角度看，这类叶片的设计首先要平衡送风覆盖范围与运行阻力，五片叶片采用非等距周向排布逻辑，能有效打散叶片旋转时产生的周期性气流脉动，降低运行过程中的阶次噪音，避免常规等距叶片在特定转速下出现的共振问题。叶片的曲面构型采用变截面扭角设计，从叶根位置到叶尖位置的安装角逐步递减，叶根区域扭角偏大，保证旋转时根部区域能有效带动气流建立初始风压，叶尖区域扭角收窄，

　　减少叶尖位置的气流逸散损失，提升整体送风效率，同时叶尖位置做了圆弧收边处理，避免高速旋转时叶尖产生涡流损耗，也能降低叶片切割气流时的尖锐噪音。在安装边界设计上，叶片中心设置了标准的轴孔配合结构，轴孔周边做了加厚的轮毂过渡区，轮毂与叶片根部采用大圆角顺滑连接，避免应力集中导致的叶片根部疲劳断裂问题，轮毂的端面预留了与电机轴配合的定位止口，可适配常规小型单相交流电机、直流无刷电机的输出轴安装，安装时不需要额外做结构改制，能直接替换同规格的常规风扇叶片。从实际使用场景的适配性来看，这款叶片的曲面弧度经过气流走向优化，旋转时能形成覆盖范围更广的锥形送风区，既可以用于开放式环境的空气循环通风，也可以搭配散热鳍片使用，带走鳍片间隙中的积热，

　　在电子设备机柜散热场景中，这款叶片的送风风压足够穿透密集的鳍片间隙，不会出现气流短路的问题，在桌面小型通风设备中，叶片的运行动平衡精度控制在G2.5级以内，常规转速下不会出现明显的整机抖动，长时间运行也不会因为动平衡偏差导致电机轴承过早磨损。设计过程中也充分考虑了不同材质的成型工艺适配性，如果采用PP塑料注塑成型，叶片的壁厚控制在均匀的1.8mm-2.2mm区间，轮毂区域壁厚加厚到3mm，既保证结构强度，也避免注塑过程中出现缩痕、翘曲等成型缺陷，如果采用铝合金冲压成型，叶片的曲面曲率也适配冲压模具的拔模角度，不需要额外做工艺补正就能直接开模生产。叶片的整体外径尺寸适配常规120mm-150mm规格的风扇安装框架，

　　安装后叶片与外框的间隙控制在3mm-5mm，既避免间隙过大导致的气流回流损失，也防止安装偏差导致叶片与外框刮擦。在功能特性上，这款叶片的送风方向为轴向直吹，相比离心式风叶结构，轴向送风的风阻更小，相同转速下的风量更大，适合需要大风量直吹散热的场景，叶片的前缘做了钝化处理，相比锐边前缘的叶片，钝化前缘能在低转速下获得更稳定的气流附着效果，不会因为转速波动出现气流分离导致的风量骤降问题。从结构可靠性角度看，叶片根部与轮毂的连接区域做了加强筋过渡，加强筋顺着叶片的扭角方向布置，不会额外增加气流阻力，同时能提升叶片的抗形变能力，即使在1500rpm的常规工作转速下，叶片的形变量也能控制在0.5mm以内，不会出现叶片形变蹭到外框的问题。实际选型时，这款叶片可以根据使用场景的转速需求搭配不同功率的电机，用于桌面散热场景时搭配低转速直流电机，能获得低噪音的柔和送风效果，用于工业设备散热场景时搭配高转速交流电机，能获得足够的风压带走设备积热，不需要对叶片结构做额外修改就能适配不同的动力配置。
