0BH变速箱2.0Tdi中间板密封垫片结构

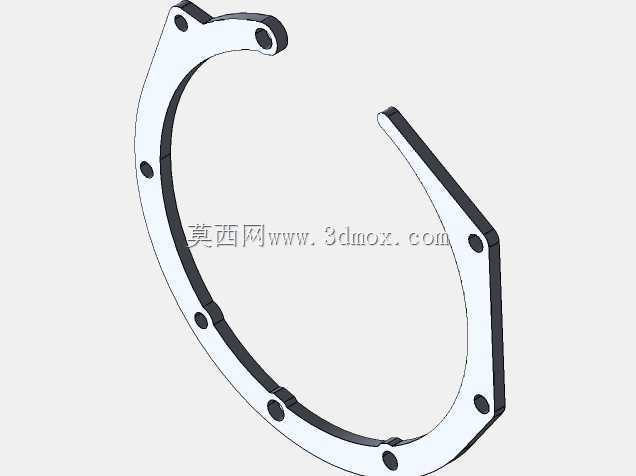

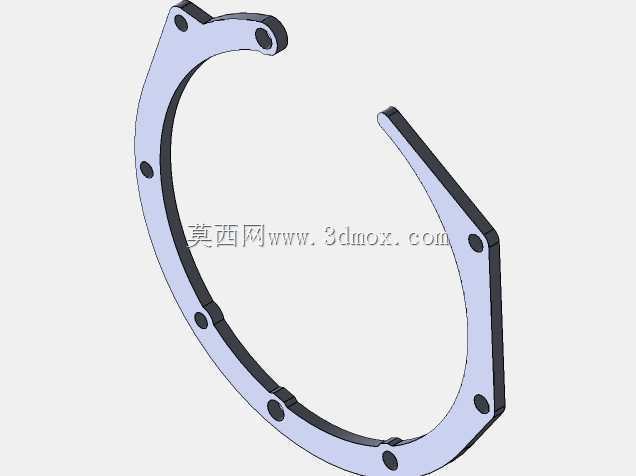

　　这款弧形密封垫片主要应用于0BH系列自动变速箱的中间板连接部位，适配2.0Tdi动力配置的乘用车辆传动系统，在变速箱腔体分隔、油路密封、轴向间隙补偿环节承担核心作用。实际装车场景中，该垫片安装在变速箱中间隔板与液压控制模块的结合面之间，既要阻隔不同油压回路的自动变速箱油串腔，也要补偿两个结合面在加工过程中残留的平面度误差，同时还要承受变速箱工作过程中产生的温度交变、油压脉冲以及装配预紧力带来的持续载荷。

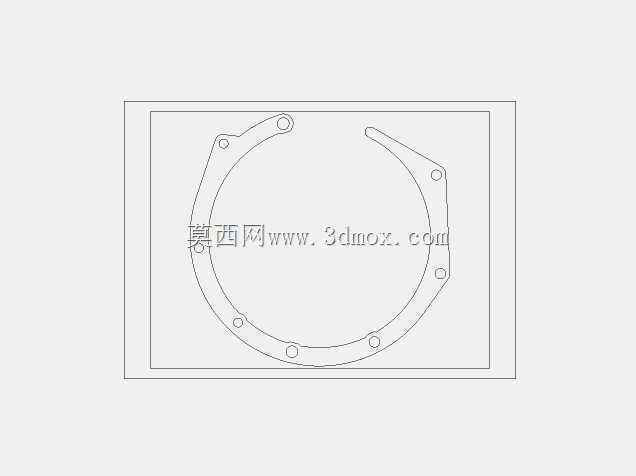

　　从结构设计逻辑来看，整体采用非对称C形开口轮廓，完全匹配0BH变速箱中间板的弧形安装边界，开口位置精准避让变速箱内部的换挡拨叉轴、传感器线束过孔以及油路对接通道，不会对周边运动部件产生运动干涉。垫片本体上均匀分布的多个通孔，完全对应结合面上的螺栓安装点位，孔位的位置度公差控制在0.1mm以内，保证装配时螺栓能够顺利穿过，同时让垫片在螺栓预紧后受力均匀，避免局部压合不实出现渗油隐患。垫片的厚度经过多轮台架验证选定，既能够填充结合面的微观加工凹凸，又不会因为过厚导致螺栓预紧行程超标、影响结合面的压紧力分布。

　　在功能特性层面，该垫片采用耐油耐温的复合材料层压结构，表层的柔性材质可以在螺栓压紧后充分填充结合面的微观不平度，中间的刚性骨架层则保证垫片在长期油压冲击下不会出现过度蠕变，避免长期使用后密封失效。弧形轮廓的曲率完全贴合变速箱壳体的弧形内腔壁，安装后边缘与腔体内壁间隙控制在0.5mm以内，不会占用变速箱内部的油液流动空间，也不会在油液冲刷下产生移位。垫片的两个自由端做了圆弧过渡处理，没有尖锐棱角，避免装配过程中刮伤变速箱壳体的密封面，也减少应力集中导致的垫片端部开裂风险。

　　从安装边界来看，该垫片的整体外弧半径、内弧半径、开口宽度尺寸完全适配0BH变速箱中间板的密封槽尺寸，装配时不需要额外裁剪修配，直接对位放置即可完成预装。安装过程中需要保证结合面无残留密封胶、无金属碎屑，螺栓按照对角顺序分次拧紧到规定扭矩，避免垫片受力不均出现压偏。在变速箱实际运行过程中，该垫片需要承受-40℃到150℃的温度交变，以及最高1.8MPa的油路脉冲压力，设计时已经通过了1000小时的冷热循环密封测试、30万次油压脉冲测试，保证在变速箱全生命周期内不会出现密封失效问题。

　　不同于常规的平面密封垫片，这款非对称弧形垫片的设计难点在于轮廓的精准匹配，因为变速箱中间板的结合面不是完整的圆形平面，而是带有多处避让缺口的异形弧面，建模过程中需要完全贴合结合面的三维扫描数据，反复调整孔位和轮廓的相对位置，确保每一个安装点位都能精准对位。同时垫片上的每个安装孔周边都做了微凸的密封筋结构，螺栓压紧后密封筋首先被压溃变形，在孔位周围形成环形的密封带，避免油液从螺栓孔位置渗漏。在实际维修场景中，这款垫片属于变速箱拆解维修的必换件，只要拆开中间板结合面，就必须更换全新垫片，不能重复使用，因为拆卸后垫片的压合变形已经不可逆，重复使用会出现很高的渗油风险。
