起重机吊钩总成结构三维设计

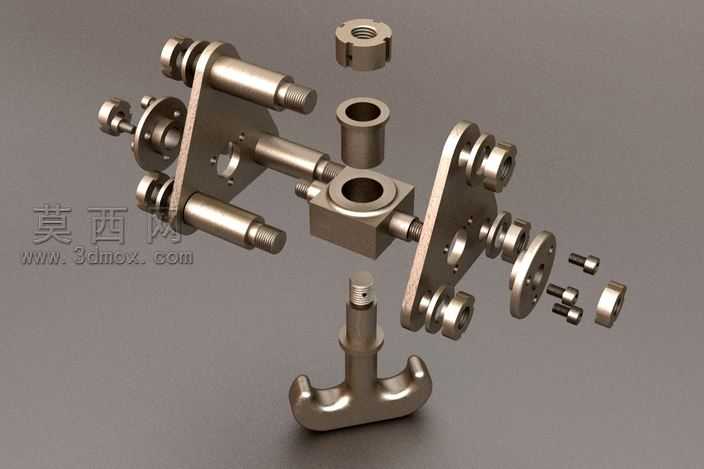

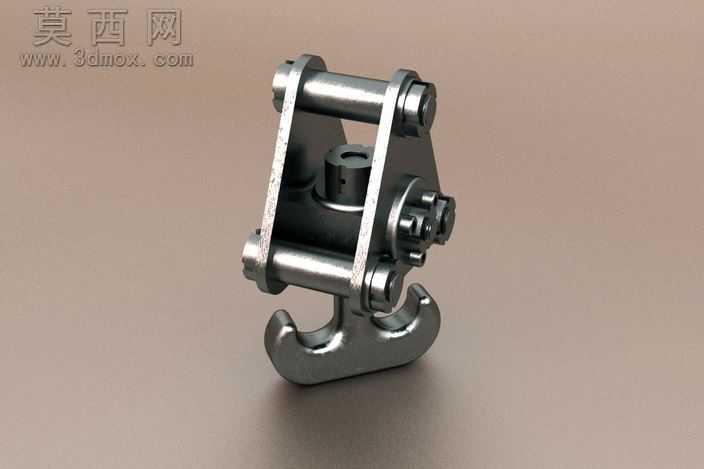

本作品为起重作业核心承载部件吊钩总成的三维建模设计，建模阶段以实际起重吊钩的工程参数为基准，先完成各独立零件的特征构建：依次绘制钩体、两侧连接侧板、上下铰接销轴、中部滑轮基座、锁紧定位结构的基础草绘，通过拉伸、旋转、切除等基础建模命令生成零件基体，针对钩体的弧形承力曲面，采用曲面放样结合实体加厚的方式完成构建，保证钩身弧度符合起重作业的受力分布要求，避免应力集中问题。装配阶段严格遵循实际机械装配逻辑，先以中部滑轮基座为核心基准件，依次装配两侧对称的连接侧板，通过同轴心配合锁定侧板与基座的相对位置，再穿装上下铰接销轴，添加销轴与侧板孔位的同轴配合、端面重合配合，保证各铰接部件可实现顺畅的相对转动，还原吊钩总成实际工作时的活动自由度，最后完成钩体与下部铰接结构的装配，添加机械限位配合，模拟吊钩实际作业时的摆动角度范围。材质与渲染阶段，针对起重部件的金属材质特性，为所有零件赋予高强度合金结构钢材质，调整金属材质的粗糙度参数至0.3左右，添加细微的金属磨砂纹理，模拟实际起重构件经热处理后的表面质感，同时调整环境光与反射参数，让金属表面呈现出真实的环境反射效果，突出构件的厚重感与工业质感。结构设计上充分考虑起重作业的承载需求，各铰接部位预留合理的装配间隙，钩体的承力截面厚度经过参数化校核，连接侧板的开孔位置做了圆角过渡处理，降低应力集中风险，整体模型完整还原了起重吊钩总成的全部结构细节，可用于起重机械的结构展示、装配教学、工程校核等场景，建模过程中所有特征均保留参数化编辑属性，可根据不同的额定起重量需求快速调整各部件的尺寸参数，适配不同规格的起重设备使用要求。
