KTM RC8R摩托车牌照安装固定支架结构

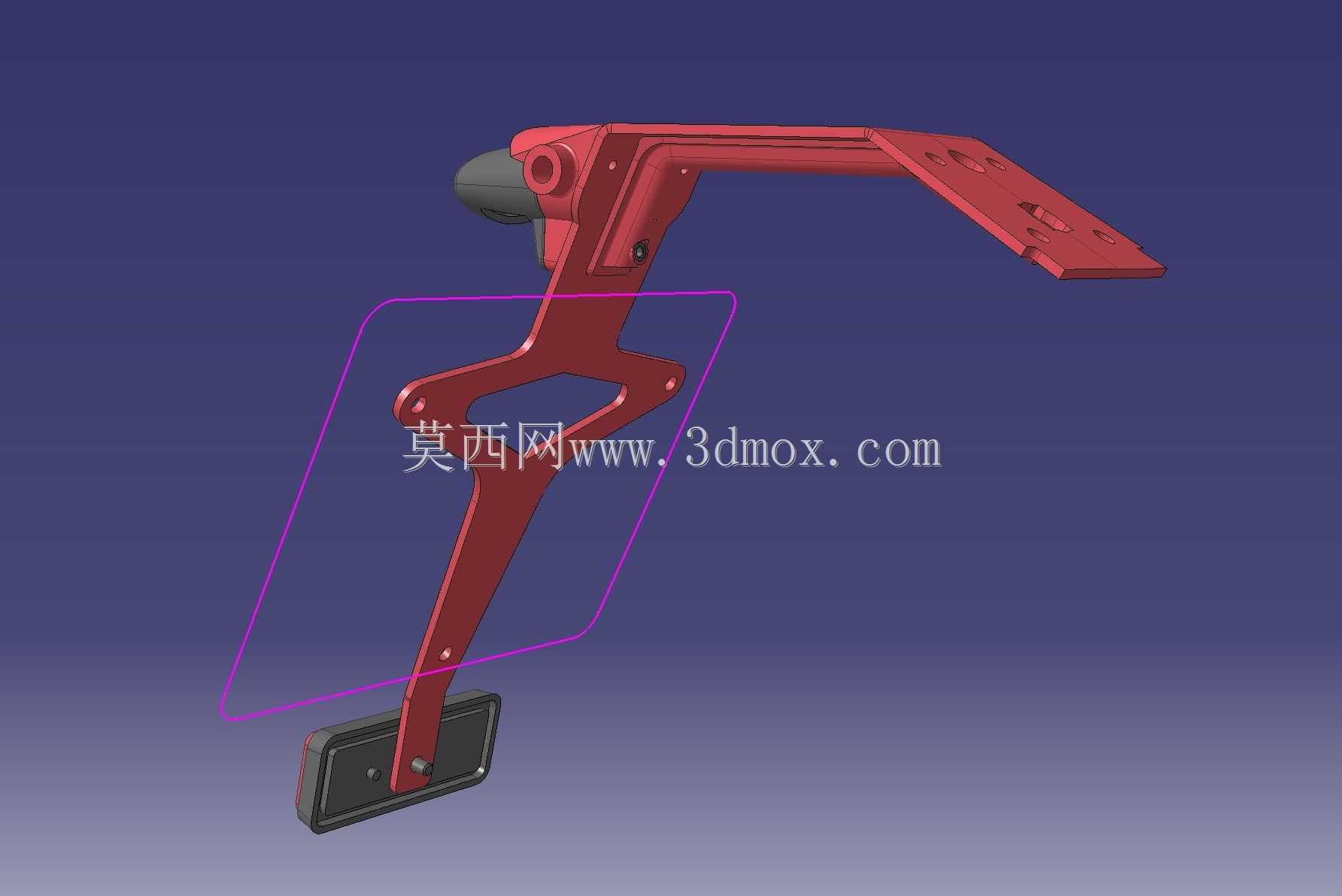

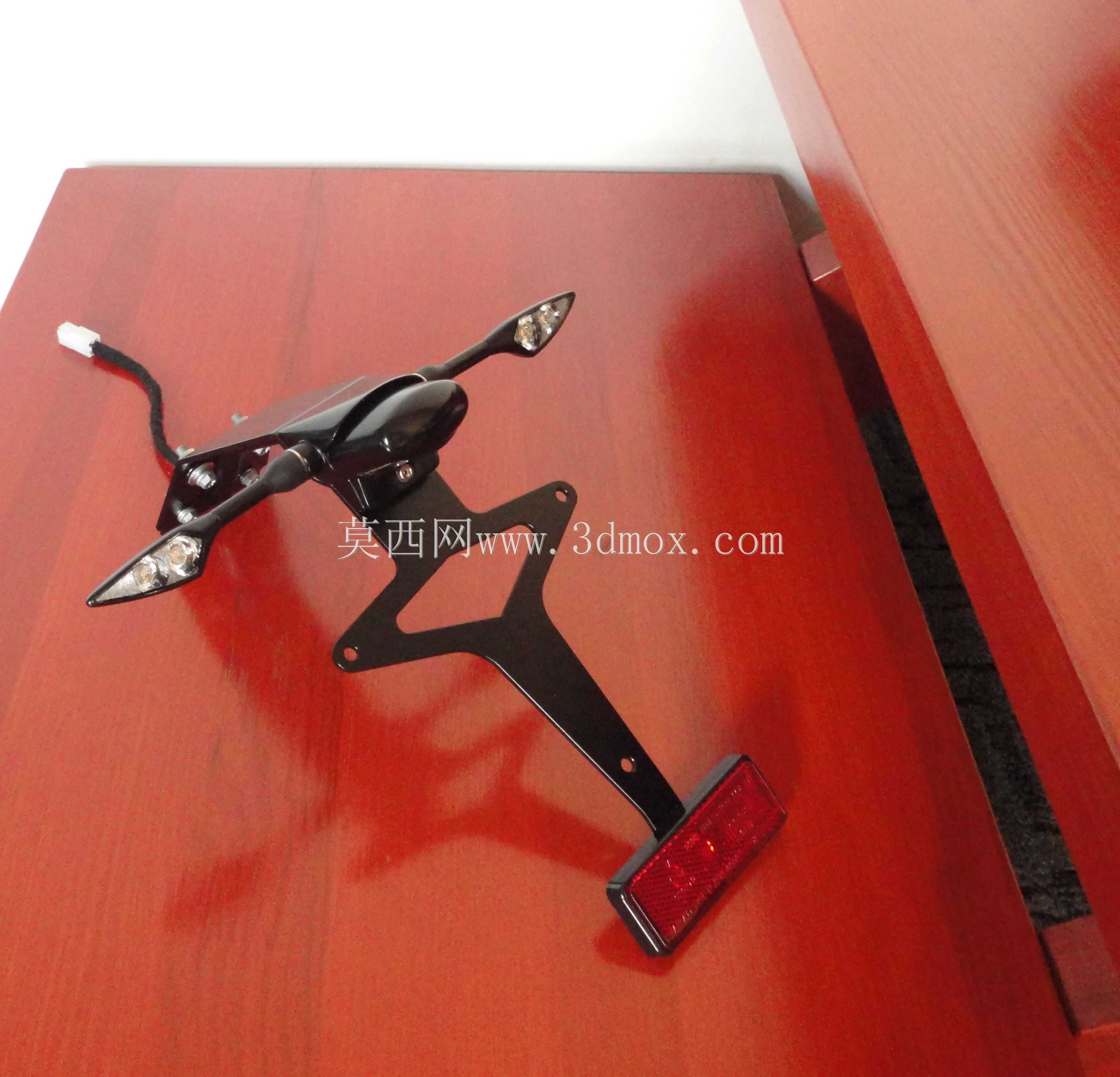

　　这套结构件主要应用于大排量运动摩托车尾部牌照与附属反光标识的安装固定场景，适配KTM RC8R这类仿赛车型尾部收窄、倾角大的车身布局，解决原厂尾部牌照安装位不足、改装后牌照晃动、反光件安装角度不符合上路规范的实际问题。日常使用中，这类支架需要同时承担牌照板的承重、高速行驶下的风阻载荷，还要兼顾尾部外观的整体性，避免突出的支架破坏仿赛车型流畅的尾部线条。从功能特性来看，该支架采用分段式弯折结构，上部连接端直接贴合摩托车尾部副车架的预留安装点，通过两个螺栓孔位实现与车架的刚性连接，避免长期颠簸出现连接松动；中部弯折段做了变截面处理，在保证结构强度的前提下尽可能缩减板材厚度，降低整体重量，减少尾部额外的簧下质量负担；

　　下部延伸段预留了牌照安装的标准孔位，同时集成了反光片的安装卡槽，不需要额外加装固定件就能完成牌照与反光标识的同步装配。设计过程中首先要匹配车型尾部的安装边界，上部连接面的倾角完全贴合副车架尾部的安装平面，不需要额外加装调整垫片就能保证装配面完全贴合，避免出现安装应力集中导致的支架断裂问题；中部的弯折角度经过反复校核，保证安装后牌照板的倾角符合机动车运行安全技术条件的要求，不会出现角度过大被遮挡、角度过小增加风阻的问题；支架边缘全部做了圆角钝化处理，既避免安装过程中划伤操作人员，也防止行驶过程中尖锐边缘对周边线路、覆盖件造成磨损。从安装尺寸来看，上部两个安装孔的孔距完全匹配RC8R尾部副车架的预留孔位，孔位公差控制在0.2mm以内，

　　保证装配时不需要额外扩孔就能直接对位；下部牌照安装位的孔距符合机动车号牌安装的通用标准，适配常规尺寸的摩托车号牌，同时预留了小幅的调整余量，满足不同地区号牌尺寸的细微差异；支架整体向外延伸的长度经过严格控制，不会超出车身尾部的最大宽度边界，避免转弯、挪车时支架剐蹭到周边障碍物。结构材质选用高强度冷轧钢板，表面做喷塑处理，红色涂层与车身尾部配色保持一致，同时具备耐雨水腐蚀、抗砂石击打磨损的能力，长期户外使用不会出现涂层脱落、基材锈蚀的问题。支架上的所有安装孔都做了翻边强化处理，提高孔位周边的结构强度，避免频繁拆装导致孔位变形、螺栓滑牙。在实际装车验证中，该支架在120km/h的高速行驶工况下不会出现明显的共振抖动，

　　牌照板与反光片固定牢靠，经过连续颠簸路段测试后连接螺栓没有出现松动，结构件没有产生塑性变形。不同于通用型改装支架需要自行裁切、调整角度的问题，该支架为车型专属适配结构，所有弯折角度、孔位位置都经过实车匹配，安装时只需要对准孔位拧紧固定螺栓即可，不需要现场做二次加工，大幅降低改装施工的难度。同时支架的走线位置做了预留缺口，牌照灯的线路可以沿着支架内侧的走线槽布置，避免线路外露被风拉扯、被雨水浸泡，提高线路的使用寿命。
