L型直角安装连接推板结构件

　　在汽车产线工装、物料推移工位以及小型自动化输送单元的末端执行端，这类L型直角结构的推板安装件是承担推移动作、承载侧向推力的核心连接部件，区别于普通的平面安装支架，该结构采用一体化折弯式的直角构型，两个互相垂直的安装面分别承担不同的连接功能：垂直立面用于和动力输出端的推力气缸、电动推杆端部做刚性连接，水平底面则直接和待推移的工装载具、物料托盘接触，将动力端输出的直线推力均匀传递到被推移物件上，避免单点施力造成的物料偏移、卡滞问题。

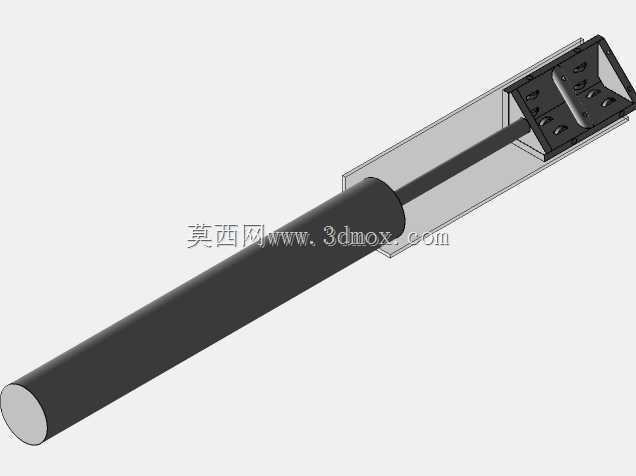

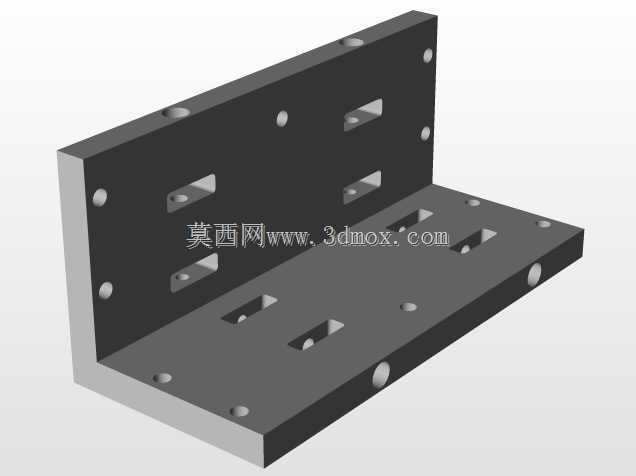

　　从结构设计逻辑来看，两个安装面的孔位排布做了差异化的功能适配：垂直立面上的沉头孔采用上下两排对称布局，孔位间距匹配标准气缸端部的安装孔距，安装时螺栓从立面外侧穿入后直接锁入气缸端的螺纹孔，沉头结构可以保证螺栓头部完全没入板材表面，不会在推移过程中和周边的导向结构、防护钣金发生刮蹭；立面上额外开设的长条形腰型孔，是为了适配不同行程推杆的安装高度差，现场调试时可以在一定范围内上下调整推板的固定位置，不需要额外加工过渡连接板，降低现场改造成本。水平底面上的孔位则分为两类，靠近直角折弯边的一排圆形通孔用于安装防滑缓冲垫，避免金属硬接触刮花待推移工件的表面，靠近底面外边缘的腰型孔则用于固定可更换的耐磨贴片，长期使用后耐磨贴片磨损时不需要更换整个推板主体，只需要拆卸更换贴片即可，大幅降低易损件的更换成本。

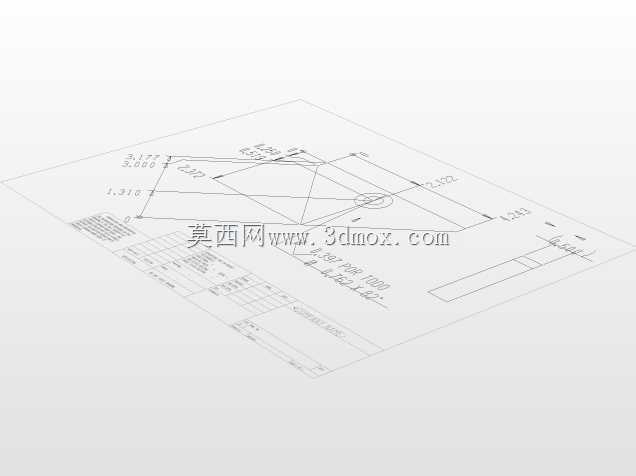

　　安装边界方面，该结构件的折弯处做了内R角过渡处理，避免直角折弯处的应力集中，在承受反复推拉的交变载荷时不会从折弯根部出现开裂失效；两个安装面的平面度公差控制在0.1mm以内，保证和动力端、接触工件的贴合度，不会因为安装面翘曲造成施力方向偏移。整体板材厚度根据常规推移工位的负载需求做了匹配，在100kg以内的水平推移负载下不会出现板面变形，垂直立面的高度和水平底面的宽度比例经过反复校核，当推力作用在底面最外边缘时，整体结构的抗倾覆力矩满足安全系数要求，不会出现推板歪斜、卡轨的问题。

　　在实际产线应用中，这类推板结构件除了用于汽车零部件装配线的工件推移工位，还可以适配在小型仓储物流的分拣线末端，作为物料分流的拨挡件使用，只需要根据接触物料的材质更换底面的缓冲垫层材质，比如接触易碎塑料件时换成聚氨酯垫层，接触金属工件时换成淬火钢耐磨片，不需要改动主体结构就能适配不同的使用场景。结构上没有多余的冗余设计，所有的开孔、切槽都服务于安装调试和后期维护的实际需求，没有为了外观造型增加不必要的曲面或者装饰结构，完全从工装配件的实用性出发做设计，建模时的折弯系数、孔位边距都符合常规钣金加工的工艺要求，不需要开模，采用常规的激光切割、数控折弯工艺就能完成加工，加工周期短，制造成本低，适合作为通用工装配件在不同的非标自动化设备中复用。
