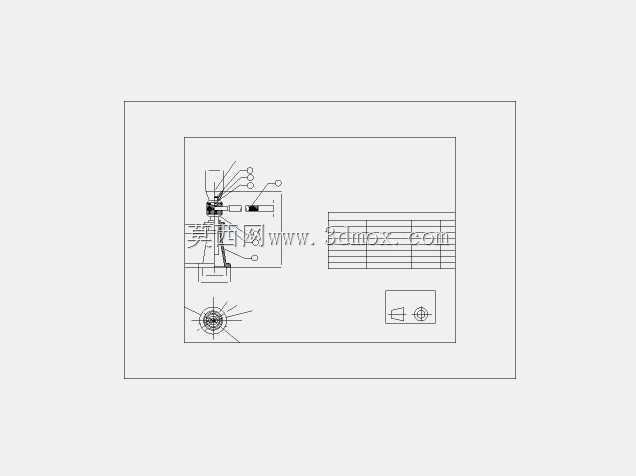

螺旋千斤顶机械结构设计图纸

项目分类:千斤顶 发布时间:2024-09-22 ID:775102
  • 螺旋千斤顶机械结构设计图纸

  在设备检修、重型构件安装、车辆维保等现场作业场景里,螺旋千斤顶是无需外接动力源即可完成重物顶升作业的核心手动工具,其依靠螺纹副的自锁特性,可在顶升到位后长时间保持支撑状态,不会出现液压类设备常见的泄压回落问题,在无电源、空间受限的作业场景中具备不可替代的应用价值。这款螺旋千斤顶的整体结构围绕螺纹传动的力学特性展开设计,核心承重部件采用梯形螺纹传动副,相比普通三角螺纹,梯形螺纹的牙型角更小,传动效率更高,同时牙根强度更优,可承受更大的轴向载荷,配合螺纹升角小于当量摩擦角的参数设计,实现可靠的机械自锁,即便撤去操作力,顶升的重物也不会自行下滑,完全满足现场作业的安全要求。从结构布局来看,整个千斤顶采用立式同轴布置,

  最底部为带防滑齿纹的支撑底座,底座接触面积经过载荷扩散计算,可在普通混凝土地面、钢制平台等常见作业面稳定放置,避免顶升过程中出现侧滑、沉陷问题;底座上方与螺母座采用过盈配合加定位销的连接方式,保证螺母在承受轴向载荷时不会出现转动或移位,螺母作为固定传动部件,与内部的升降螺杆形成螺旋传动副。升降螺杆顶端装配有可小幅转动的顶帽,顶帽表面加工有交叉防滑槽,与被顶升重物的接触面可产生足够摩擦力,同时顶帽的浮动结构可适配被顶升面存在小幅倾斜的工况,避免螺杆承受额外的偏载力矩,防止螺纹副出现偏磨、卡滞问题。螺杆侧面加工有轴向导向槽,与壳体上的导向销配合,限制螺杆的周向转动,保证转动操作手柄时螺杆仅做轴向升降运动,不会跟转。

  操作部分采用铰接式摇杆结构,摇杆端部的防滑套可提升操作时的摩擦力,摇杆与螺杆顶部的传动头采用棘轮棘爪结构配合,可在小空间内实现往复摆动操作,无需360度转动摇杆,适配设备底部、狭窄安装间隙等操作空间受限的场景。从安装边界与尺寸适配角度来看,这款螺旋千斤顶的最低收缩高度可适配多数设备底座的预留顶升间隙,最大顶升行程覆盖常规检修作业的顶升高度需求,整体外径尺寸控制合理,可伸入多数设备底盘、构件下方的预留空间,无需额外开挖作业坑或垫高基础。在设计过程中,各部件的强度均按照额定顶升载荷的1.5倍安全系数进行校核,螺杆的螺纹牙剪切强度、弯曲强度,底座的抗压强度,摇杆的扭转强度均经过力学验算,避免作业过程中出现部件断裂、变形等失效问题。

  不同于液压千斤顶需要定期更换密封件、补充液压油的维护要求,这款螺旋千斤顶的日常维护仅需定期在螺纹副表面涂抹润滑脂,降低传动磨损即可,在潮湿、多粉尘的恶劣作业环境下也能稳定工作,不会出现密封件老化漏油、液压元件卡滞等故障。在实际使用过程中,操作人员只需将千斤顶放置在重物顶升点的正下方,确保底座与支撑面、顶帽与重物接触面完全贴合,往复扳动摇杆即可带动螺杆平稳上升,将重物顶升至目标高度,自锁结构可自动锁止顶升位置,作业完成后反向拨动棘爪,即可控制螺杆平稳下降,回落过程可通过摇杆的转动速度精准控制下降速率,避免重物突然下落造成冲击。整个结构没有复杂的液压元件、电子控件,所有部件均为常规机械加工件,加工工艺成熟,备件更换便捷,适合在各类工业检修、安装现场作为常备手动起重工具使用,其结构设计也可作为起重工具类课程设计、机械原理教学的典型案例,帮助从业者理解螺旋传动、自锁特性、载荷校核等机械设计核心知识点。
