机械顶升用螺旋式承重千斤顶结构

　　在设备检修、重型构件安装、工装调平这类需要垂直顶升承重的作业场景里，螺旋式千斤顶是无需外接动力源即可稳定输出顶升力的核心承重部件，和液压类顶升设备相比，它不存在密封件老化泄漏、长期承重保压沉降的问题，哪怕在无电源、野外露天、需要长时间顶持负载的工况下，也能依靠螺纹副的自锁特性牢牢锁定顶升高度，不会出现负载下坠的安全隐患。这款螺旋千斤顶的设计核心围绕螺纹传动的力学特性展开，主体采用梯形螺纹传动副，相比普通三角螺纹，梯形螺纹的牙型角更小，传动效率更高，牙根强度更足，能够承受更大的轴向顶升载荷，同时螺纹升角设计在自锁区间内，即便撤去顶升施加的扭矩，负载的轴向反作用力也无法驱动螺纹副反转回落，从结构原理上保障了承重状态下的安全性。

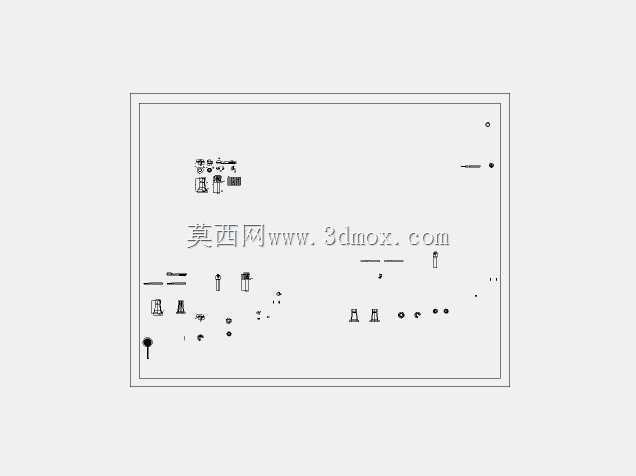

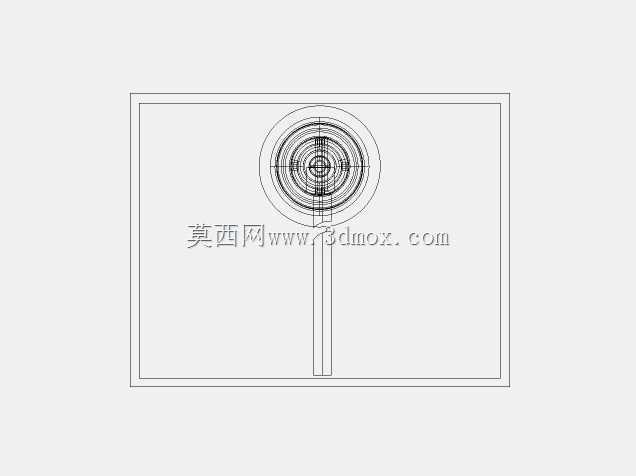

　　从结构布局来看，整个部件分为底座、螺杆、顶帽、转动驱动结构几个核心部分，底座采用大直径平底结构，和支撑面接触时能够分散单位面积的压应力，避免在软质地面或者精加工工件表面压出凹痕，底座和螺杆的配合段设置了足够长度的内螺纹导向段，保证螺杆升降过程中不会出现偏摆，哪怕承受偏载载荷时，也能通过足够的配合长度抵消侧向弯矩，避免螺杆出现弯曲变形。顶帽部分做了环形凹槽和防滑纹路设计，和被顶升工件接触时，既可以通过凹槽适配不同直径的工件轴类、筋板部位，防止顶升过程中工件滑移，也能通过接触面的纹路增大摩擦力，避免顶持面出现打滑错位。设计过程中针对安装边界做了明确的尺寸约束，收拢状态下整体高度控制在低位区间，能够伸入设备底部、

　　构件下方这类狭小的作业空间，不会因为本体高度过高无法放入顶升点位；最大顶升行程覆盖常规检修、安装作业的高度调整需求，不需要额外加装垫块就能满足多数场景的顶升高度要求，顶帽的外径尺寸经过匹配设计，既不会因为直径过小导致接触应力过大压伤工件表面，也不会因为直径过大无法伸入狭窄的顶升点位。在实际应用中，这类螺旋千斤顶除了常规的起重顶升作业，还常被用于大型工装的调平支撑、钢结构安装过程中的位置微调、机床设备安装时的水平度校准，因为它的顶升高度可以通过转动圈数实现毫米级的精细调整，相比液压顶升的行程控制精度更高，调整到位后可以直接长期作为支撑承重件使用，不需要额外更换支撑垫块。结构设计上没有多余的复杂零部件，所有配合面都做了公差适配，

　　螺杆和内螺纹段的配合间隙控制在合理区间，既保证升降转动时没有卡滞，也避免间隙过大导致顶升后出现晃动，底座的底面做了平面度处理，放置在支撑面上时不会出现倾斜，保证顶升力始终沿垂直轴向传递，不会产生额外的侧向分力。针对长期承重的使用需求，螺纹副的表面做了耐磨处理，反复升降使用也不会因为螺纹磨损导致自锁性能下降，顶帽和螺杆顶端采用活动连接结构，顶升过程中顶帽可以随工件接触面的角度做小幅度自适应偏转，保证接触面始终完全贴合，避免局部应力集中。整个部件的外形轮廓规整，没有突出的尖锐结构，存放和搬运过程中不会剐蹭周边工件，驱动部位的受力点设计符合人工操作的力矩输入范围，不需要额外加超长力臂就能达到额定顶升载荷，单人即可完成常规的顶升调整作业。
