铝型材框架立式气动作业工装结构

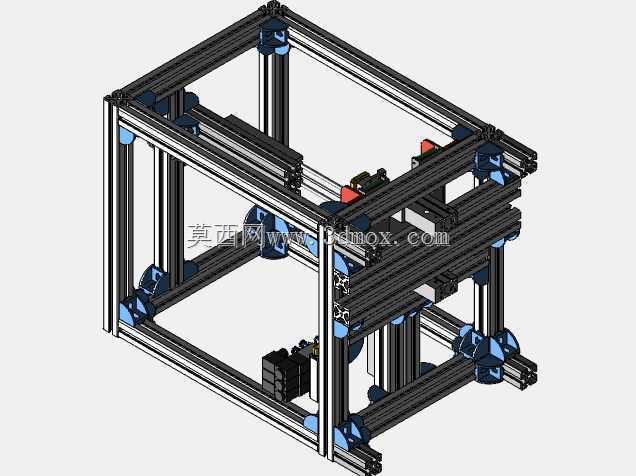

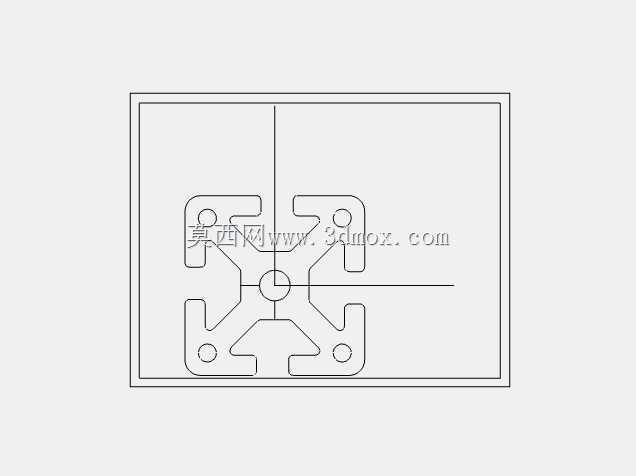

　　这套立式气动作业工装，核心采用欧标工业铝型材搭建主体承载框架，型材拼接处采用标准角件与内置连接件锁紧，无需焊接加工，框架整体的形位公差可在装配阶段通过调整连接件预紧量进行微调，能很好适配车间内多工位快速部署的需求，不需要额外做地基固定，依靠底部可调脚杯即可完成整体水平校准，单工位部署周期可压缩至两个工作日内。从实际应用场景来看，这类工装主要面向小型电子元器件、低压配电组件的压装、定位检测工序，常见于电子制造车间的流水线旁离线作业工位，也可作为小型零部件组装的独立工作站使用，相比传统焊接钢框架工装，铝型材框架的后期改造成本更低，当产线产品迭代需要调整作业高度、更换执行组件时，仅需拆解对应段型材更换安装板即可完成改造，

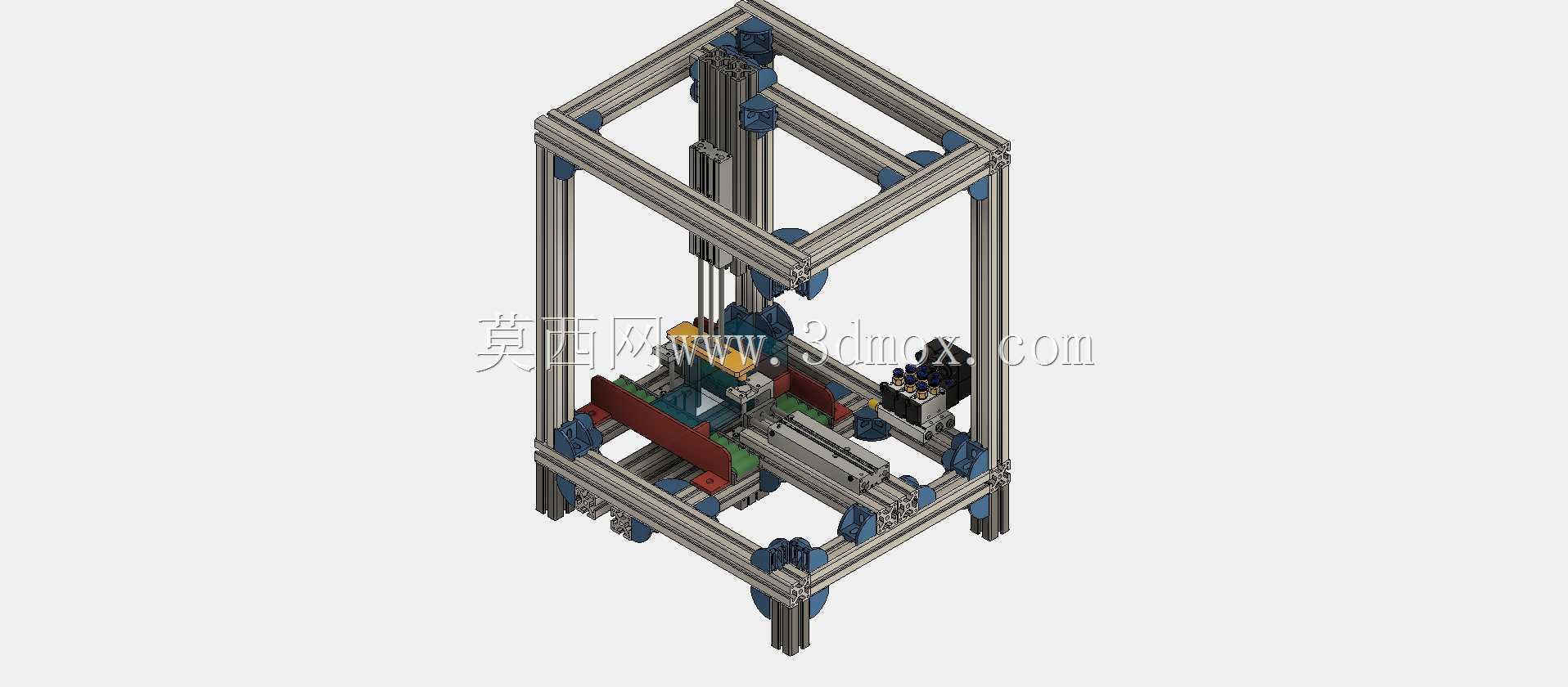

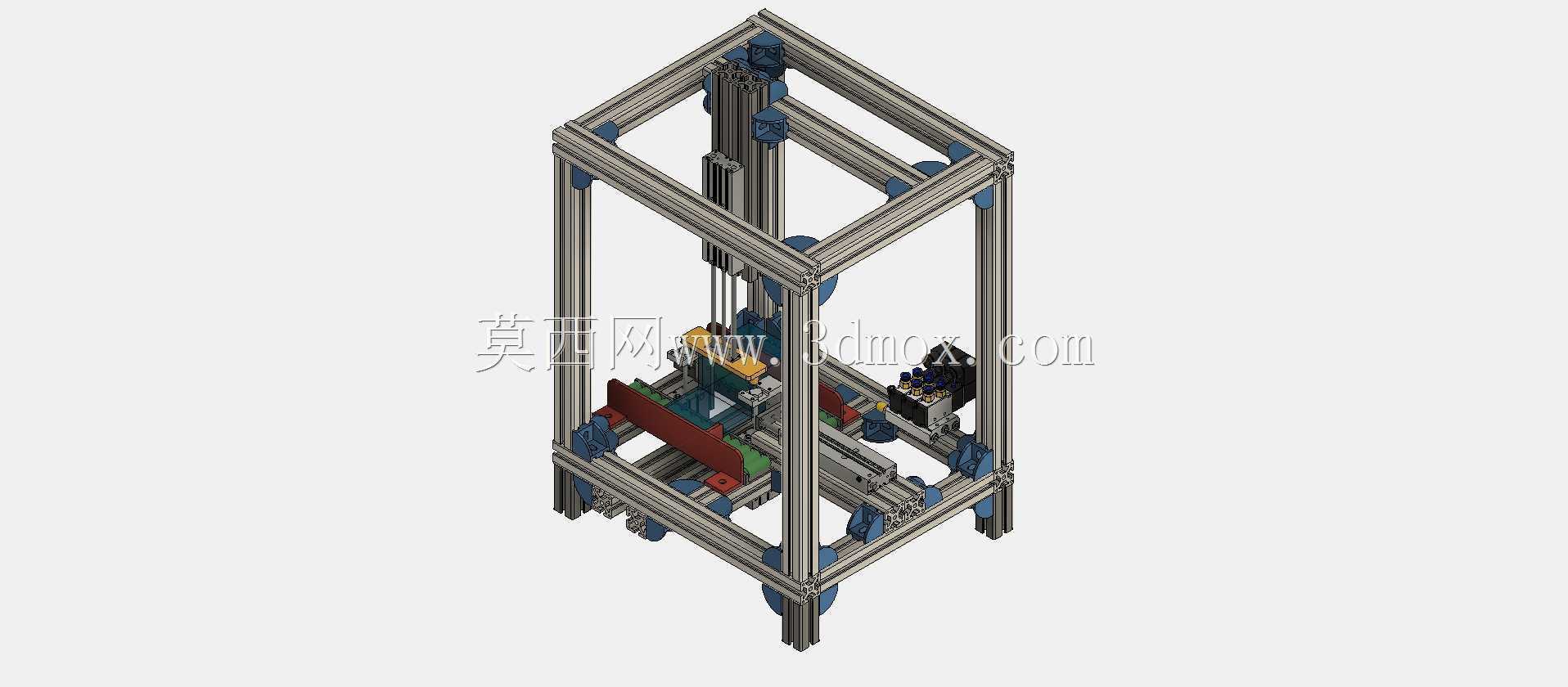

　　不需要整体切割重焊。设备的核心执行单元采用竖直布置的气动滑台，滑台通过连接板固定在框架顶部的横向型材上，滑台的行程可根据作业需求更换不同规格的气缸进行调整，初始设计的有效作业行程覆盖100-300mm区间，可满足绝大多数小型零部件的压装、对位作业需求；滑台的末端安装有快换接口，可根据不同工序快速更换压头、吸盘、定位夹具等执行末端，换型时间不超过五分钟，适配多品种小批量的生产模式。框架中部设置有两层安装平面，下层为工件定位台，采用耐磨电木板作为台面基材，台面预留有T型槽与标准安装孔位，可根据不同工件的外形定制定位治具，定位台的高度可通过型材上的T型螺母进行上下调整，调整范围覆盖框架总高度的中下三分之二区间，适配不同高度的工件作业需求；

　　上层为气动元件安装板，用于布置电磁阀、节流阀、气源处理三联件等气动控制组件，所有气路管线均通过型材内置的槽道进行布设，外部无裸露管线，避免车间作业过程中管线被工件剐蹭造成的气路故障，同时也能减少管线积灰，降低日常维护的工作量。从安装边界来看，这套工装的整体占地尺寸控制在600mm*600mm的正方形区间内，总高度根据配置不同在1200mm-1800mm区间可调，可直接放置在标准车间工作台面上使用，也可加装脚轮作为移动工位在车间内灵活转用；框架的四周预留有透明亚克力护板的安装槽位，作业时可安装护板形成半封闭作业空间，避免压装过程中工件碎屑飞出造成安全隐患，护板采用快拆式固定结构，日常维护时无需工具即可快速拆卸。

　　设计过程中重点考量了气动作业的受力稳定性，框架的四根主立柱采用加厚规格的铝型材，在滑台作业的受力方向额外加装了斜向支撑型材，抵消气缸下压时产生的侧向弯矩，避免长期作业后框架出现形变，影响作业精度；所有运动部件的行程两端均设置有硬限位与缓冲垫，避免气缸过行程造成的设备损坏，同时在气路设计上预留了压力检测接口，可外接压力传感器实现压装力的实时监测，适配有压装力管控要求的工序。这套工装的结构设计完全采用标准化工业配件搭建，所有零部件均为市面上可直接采购的标准件，没有定制加工的特殊结构件，后期维护更换配件的成本极低，且三维建模过程中所有配合面均按照实际配件的安装公差进行预留，装配时不需要二次锉修即可完成整机组装，建模时也同步完成了气路管线的布设模拟，提前规避了管线与运动部件的干涉问题，实际装配时可直接按照三维模型的布线路径走管，大幅缩短现场装配的调试时间。
