汽车车轮轴承拆卸专用工装结构设计

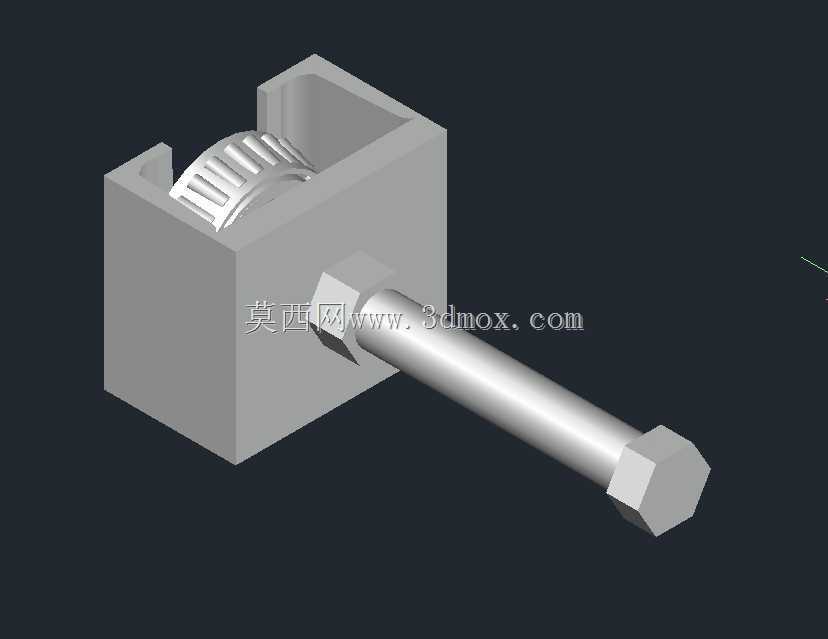

　　在商用车与乘用车底盘维修作业场景中，车轮轮毂轴承的拆卸一直是工位上耗时占比较高的工序，传统敲击式拆卸容易造成轴承外圈变形、轮毂轴颈表面磕伤，甚至连带损坏转向节的配合面，后续返工更换配件的成本往往远高于维修作业本身的工时收益。这套拆卸工具的结构逻辑完全围绕无损伤拆卸的核心需求搭建，主体采用U型卡框作为受力基座，卡框的开口尺寸匹配主流家用车型及轻卡车型的轮毂轴承座外径，作业时卡框跨接在轴承座的外侧端面，两个内挡边刚好抵在轴承外圈对应的轮毂壳体台阶面上，不会直接接触轴承滚动体与保持架，避免顶压过程中载荷直接作用在轴承滚动元件上造成滚道压痕。

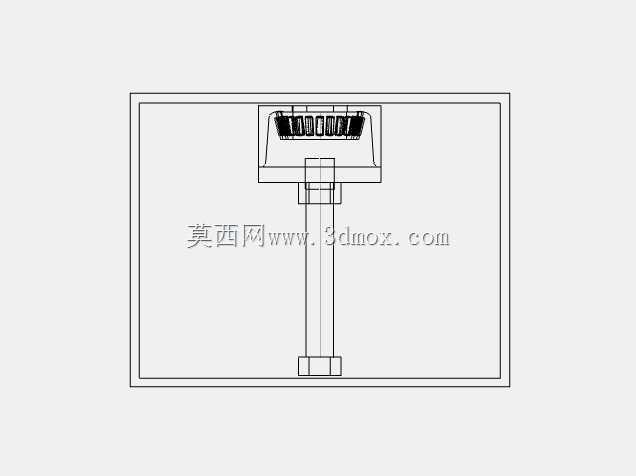

　　顶压执行件采用加长六角头螺栓结构，螺栓的公称直径选取适配多数车型轮毂中心孔的通行尺寸，螺杆长度覆盖从微型车到轻型商用车的轮毂轴向总厚度，作业时螺栓头部抵在车轮轴的中心端面，随着螺栓旋进，U型卡框会给轴承外圈提供均匀的反向拔出力，整个受力过程沿轴承轴向完全同轴，不会出现偏载掰弯轴承外圈的情况。和传统三爪拉马相比，这套结构不需要找卡爪的勾挂点位，也不会出现拉爪滑脱弹出的安全隐患，卡框与轴承外圈的接触面积更大，单位面积压应力更小，不会硌伤轴承外圈的配合表面，就算是已经出现锈蚀抱死的轴承，只要配合适量的松锈剂浸润，逐步旋进螺栓就能平稳将轴承从轮毂座中顶出。

　　从结构设计的细节来看，U型卡框的内侧做了避让倒角，不会和轮毂上的ABS齿圈、轮速传感器安装座发生干涉，卡框的壁厚经过载荷校核，在最大顶紧力下的变形量控制在0.1mm以内，保证反复使用不会出现开口张旷、定位失准的问题。顶压螺栓的端部做了球面钝化处理，和轴端中心孔接触时能自动找正同轴度，不会因为端面不平整出现螺栓偏斜、刮伤轴端螺纹的问题，螺栓的螺纹副采用梯形传动螺纹，比普通三角螺纹的传动效率更高，旋进时的阻力更小，长时间使用也不容易出现螺纹滑牙的失效情况。

　　在实际工位的使用边界上，这套工具不需要搭配额外的液压动力源，只用普通的棘轮扳手或者梅花扳手就能操作，适合路边快修店、野外救援场景下的轴承更换作业，不需要外接电源或者气源，整体重量控制在单人可手持操作的范围，外出救援时可以直接放在工具包内携带。针对不同尺寸的轴承适配，只需要更换对应开口规格的U型卡框即可，顶压螺栓属于通用件，可以和不同规格的卡框搭配使用，降低了整套工具的配置成本。

　　设计过程中特意规避了传统拆卸工具容易出现的受力点错位问题，卡框的两个受力边关于螺栓轴线完全对称，顶压时两侧的拔出力差值控制在5%以内，不会出现轴承外圈倾斜卡滞在轮毂座孔内的情况，就算是缺乏经验的学徒工，只要按照操作规范将卡框抵平在轮毂端面，旋进螺栓就能完成拆卸作业，大幅降低了维修作业的技术门槛。同时整个结构没有易损的小零件，日常使用后只需要擦拭干净螺纹副上的泥污、涂抹少量防锈脂即可长期存放，不需要特殊的维护保养，相比结构复杂的液压式拆卸工具，后期使用成本几乎可以忽略。

　　在尺寸边界的设定上，U型卡框的外轮廓尺寸考虑了轮毂周边的转向拉杆、制动分泵等周边部件的避让空间，作业时不需要提前拆卸制动卡钳或者转向拉杆，只需要将车轮拆下、露出轮毂轴承端面即可直接安放工具，单工位的轴承拆卸作业时间可以从传统敲击法的四十分钟以上压缩到十分钟以内，大幅提升了底盘维修工位的周转效率，也避免了暴力拆卸带来的附带配件损坏风险。
