工业用立式冲水散热装置结构设计

　　这套散热装置的结构设计，最初是围绕工业生产环节中持续发热的工艺单元冷却需求展开的，在电子元件老化测试、小型变流单元持续运行、精密加工工位切削液温控这类场景里，靠自然风冷很难把温度稳定控制在工艺要求区间，尤其是封闭车间内夏季环境温度偏高时，风冷的换热效率会随环境温度上升出现明显衰减，冲水式的换热结构就是针对这类痛点做的方案落地。从整体结构来看，设备采用立式方管焊接机架作为承载主体，四根主支撑立柱选用标准矩形钢管，底部通过横撑做井字形连接，既保证机架整体的抗扭刚度，也给底部管路排布、接水盘安装预留了足够的净空，机架支脚位置预留了膨胀螺栓安装孔，安装时可以直接固定在混凝土地面或者钢制设备平台上，不需要额外做复杂的基础找平，

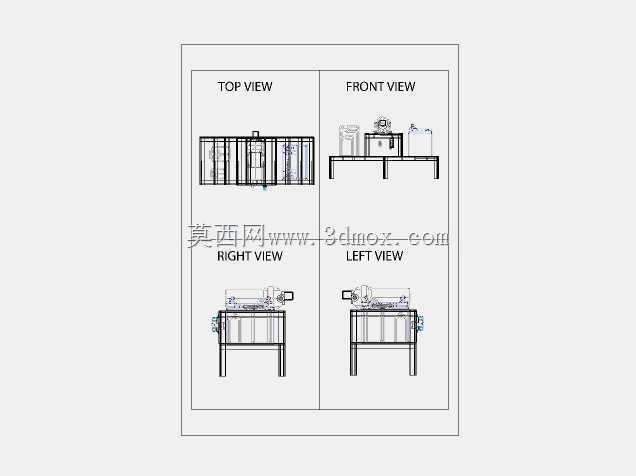

　　支脚处的调节螺栓可以抵消地面15mm以内的平整度误差，避免设备运行时因为支撑不稳出现管路振动渗漏的问题。设备的核心换热区域布置在机架上部的封闭腔体内，腔体内侧做了导流板结构，冷却水从腔体一侧的进水口进入后，会顺着导流板形成均匀的水膜，覆盖整个发热元件的安装面，不会出现水流短路导致局部换热不足的问题，水流经过换热面后带着热量从腔体另一侧的出水口流出，外接循环管路就可以和厂区的冷却水系统连通，不需要单独配置外置的增压水泵，只要进水口水压维持在0.2-0.4MPa的常规厂区供水压力区间，就能满足换热流量要求。从视图的结构排布能看到，设备的四个立面都做了可拆卸的检修面板，面板和机架之间用快拆螺栓连接，日常维护时不需要挪动外接的管路和线路，

　　只需要拆开对应位置的面板就能接触到内部的换热芯体、管路接头和测温元件，顶部的视图里预留了发热元件的安装法兰接口，接口尺寸做了通用化设计，可以适配不同功率等级的发热单元安装，不需要额外做转接法兰加工。设计时特意把进出水口、电气接线口都布置在设备的同一侧立面，现场安装时所有外接管线都可以从单侧排布，减少管线交叉带来的安装干涉，也方便后期运维时的管线梳理。设备的外形尺寸控制在常规工业设备的安装边界内，宽度方向不超过1.2米，深度方向控制在0.8米，高度加上底部支脚的调节余量不超过1.8米，不会占用过多的车间通道空间，也能适配标准厂房的层高要求。在结构强度校核阶段，机架部分做了满载工况的受力仿真，当腔体内充满冷却水、

　　上部安装满额定负载的发热单元时，机架的最大变形量不超过0.2mm，完全可以满足长期运行的刚度要求，不会因为变形导致管路接头错位、密封失效漏水。另外在腔体的最低位置设计了排污口，设备长期运行后沉积的水垢、杂质可以通过排污口快速排出，不需要拆开整个腔体做清理，降低了日常维护的工作量。这套结构的设计思路没有追求过于复杂的换热结构，而是优先考虑工业现场的安装便利性、运维便捷性和运行可靠性，所有的管路接头都选用标准的工业管螺纹规格，现场采购替换件非常方便，不需要定制特殊规格的密封件和接头，哪怕是在备件储备不足的偏远厂区，也能快速找到适配的替换零件，减少设备停机等待的时间。在安装边界的考虑上，设备后侧预留了100mm的散热和管线安装间隙，左右两侧各预留300mm的操作空间就可以满足日常检修、面板拆装的需求，不需要预留过大的维护空间，对于车间面积紧张的生产线布局非常友好。换热腔体的内壁做了防锈处理，避免长期接触冷却水出现锈蚀脱落堵塞管路的问题，导流板的角度经过多次调整，保证水流在不同进水压力下都能均匀覆盖换热面，不会因为压力波动出现局部干烧的情况，保障换热效率的稳定性。
