制冷系统板翅式散热辐射罩结构设计

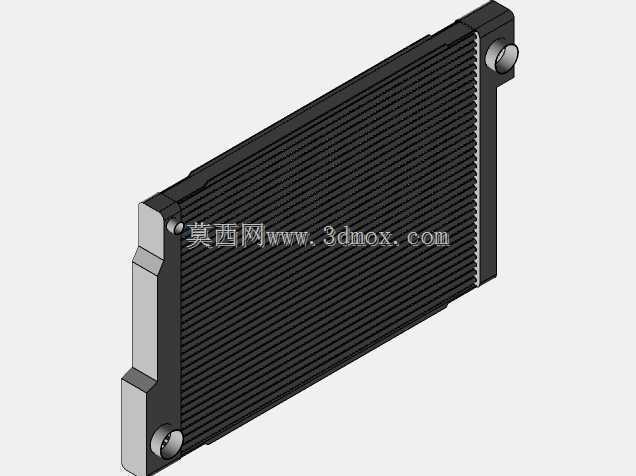

　　在商用制冷机组、工业温控设备的换热回路里，这类板翅结构的散热辐射罩是核心换热承载部件，区别于普通管片式散热结构，它的芯体采用一体化冲压成型的密排翅片阵列，翅片与两侧流道隔板采用硬钎焊工艺实现无缝结合，能在有限的安装空间内最大化拓展换热接触面积，适配制冷剂侧与空气侧的大温差换热需求。从实际应用场景来看，这类部件常被用在中小型风冷式冷水机组、机房精密空调的室外换热段，也可配套在工业油冷机、充电桩液冷系统的二次散热回路中，承担将回路内携带热量的工质与外界空气完成热交换的功能，保证制冷系统的冷凝温度始终维持在设计工况区间，避免因散热不足导致系统高压报警、制冷效率衰减的问题。

　　设计这类结构时，首先要匹配系统的换热功率边界，翅片的节距通常根据使用场景的尘度等级调整，常规洁净工况下翅片节距可做到1.8-2.2mm，若应用在多粉尘的工业厂区场景，节距会放宽到2.5-3mm，避免积灰堵塞翅片间隙导致风阻陡增。芯体两侧的端板采用加厚铝合金板材冲压成型，预留的两个流体接口采用同轴度公差控制在0.1mm以内的圆柱接口，可直接对接系统管路的快装接头或焊接法兰，接口位置的密封面设计有环形密封槽，装配O型圈后可承受1.6MPa的系统工作压力，满足常规制冷系统的耐压要求。

　　从安装边界来看，整个散热辐射罩的外形为规整长方体结构，单侧端板延伸出的两个安装支脚开有长圆形安装孔，可兼容一定范围内的安装位置误差，支脚与芯体端板之间采用铆接加固，能承受设备运输过程中的振动载荷，避免长期运行后出现连接松动。翅片表面做了亲水处理，制冷工况下产生的冷凝水可顺着翅片表面快速流下，不会在翅片间隙形成水桥增加风阻，同时也能减少翅片表面的氧化腐蚀速率，延长部件的整体使用寿命。

　　结构设计过程中，需要重点校核芯体的风阻与换热效率的匹配关系，翅片的冲压成型角度做了微倾斜优化，空气流经翅片间隙时会形成微湍流，破坏翅片表面的边界层，提升换热效率的同时不会过度增加风机的负载。两侧的流道隔板采用复合钎焊铝板，内部流道为多流程并联设计，可根据制冷剂的流向优化流程长度，让不同位置的翅片换热效率更均匀，避免出现局部过冷或换热不充分的区域。端板与芯体的连接位置做了翻边包裹设计，既可以提升芯体整体的结构强度，也能避免钎焊过程中焊料溢出堵塞接口或翅片间隙。

　　在实际选型匹配时，需要结合系统的冷凝热负荷、设计迎面风速、允许风阻三个核心参数确定芯体的厚度与长宽尺寸，这类板翅式结构的单位体积换热面积比传统管片式结构高40%左右，在安装空间受限的场景下优势尤为明显。同时结构本身无多余的冗余部件，整体重量更轻，可降低设备整体的承重负载，对于移动类制冷设备、车载温控系统的适配性更好。装配过程中需要注意安装面的平面度，避免支脚强行锁紧导致芯体变形，影响内部流道的通畅性，接口对接时要避免管路应力直接作用在端板接口上，长期应力作用可能导致钎焊位置出现微漏，影响系统的密闭性。
