智能真空作业移动承载设备结构设计

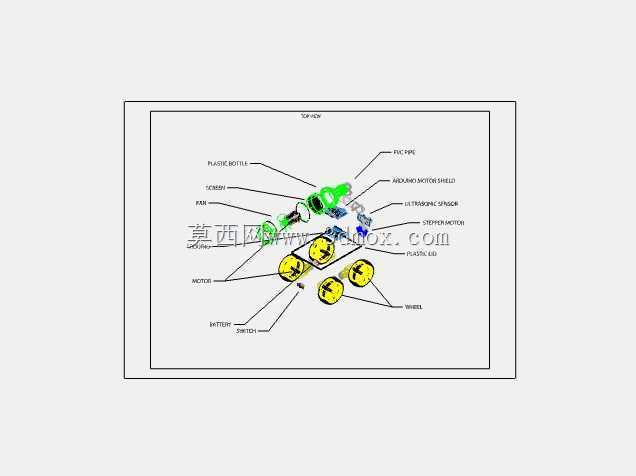

　　在电子元器件组装、小型精密零件气密性检测、实验室小批量试样真空处理这类场景里，固定工位的真空系统往往受管路长度、作业半径限制，没法覆盖多工位流转的作业需求，这款智能真空车的设计初衷，就是解决分散工位的真空源移动供给、配套作业工装承载的问题，把真空发生单元、控制模块、执行末端接口、行走承载结构整合到同一移动平台上，不用在每个作业点位单独铺设固定真空管路，也能减少不同工位间反复拆装真空接头的操作损耗。从结构布局来看，整车采用分层承载的设计思路，底层为行走轮组与配重安装区，四个带锁止功能的万向脚轮分布在底盘四角，单轮额定承载覆盖整车满载重量的1.5倍冗余，底盘预留的配重安装槽可以根据搭载的真空发生装置功率调整配重块数量，避免在牵拉真空软管、启停行走时出现侧倾；中层为功能模块安装区，真空发生泵、负压储气罐、压力调节组件、控制电路板都通过减震脚垫固定在中层安装板上，安装板上预留的标准化安装孔位可以适配不同功率的真空发生单元，不用重新加工安装基面就能完成模块替换，储气罐的进出口位置都设置了快插接头，外接作业管路时不需要额外缠绕密封带就能达到密封要求，压力调节组件紧邻操作侧布置，作业人员站在车旁不用俯身就能调整负压输出值。上层为操作台面与末端收纳区，台面边缘做了凸起的挡边，防止放置在台面上的小型零件、作业工具滑落，台面侧边设置的多组挂架可以用来收纳不同规格的真空吸笔、负压接头、密封垫配件，避免作业末端随手放置造成磕碰损坏。

　　整车的管路走线全部隐藏在结构型材的内腔里，不会出现明管外露被拉扯、被工件剐蹭的问题，电气线路与真空管路分仓布置，避免管路漏气凝结的水汽影响电气元件的绝缘性能。从安装边界来看，整车的外形尺寸控制在常规车间通道、实验室过道的通行宽度范围内，整车高度不超过成年人直立操作的舒适高度，不需要弯腰就能完成所有参数调整、管路插拔操作，底盘的最小离地间隙满足车间环氧地坪、小坡度坡道的通行要求，不会在过车间门槛、地面线槽盖板时出现卡滞。在功能设计上，这款设备集成了负压实时监测功能，当输出负压低于作业设定阈值时，控制模块会自动触发真空发生泵补压，同时在操作面板上给出提示，不用作业人员频繁查看压力表数值，避免因为负压不足导致零件吸附脱落、

　　气密性检测数据失真的问题；行走轮的锁止结构采用踩下式锁止，脚踩一次就能同时锁定轮体转动与转向，作业时踩下锁止踏板就能把整车固定在作业点位，不会因为牵拉管路导致车体移位。设计过程中针对真空管路的压损做了专门优化，从储气罐到外接接口的管路采用大内径光滑内壁管材，减少管路弯折带来的压力损失，接口位置的密封结构采用锥面配合加密封圈的形式，反复插拔上千次也不会出现泄漏超标的问题。针对不同作业场景的适配性，这款设备的安装板预留了扩展接口，可以根据需求加装小型真空干燥仓、点胶固定支架、零件定位工装等附件，不用对主体结构做焊接、打孔改造就能完成功能扩展，比如在电子组装场景下加装吸笔挂架与零件托盘，就能作为移动SMT补焊工位的真空吸附平台；

　　在实验室场景下加装试样夹持夹具，就能作为小型真空浸渗、试样脱泡的移动作业台。结构受力方面，底盘采用型钢焊接框架，焊接后做了去应力处理，长期承载重载模块也不会出现框架变形，中层安装板采用加厚冷轧钢板折弯成型，板面的平面度控制在安装要求范围内，保证真空模块安装后不会因为板面倾斜导致泵体运行异响、管路对接错位。操作侧的面板上预留了电源开关、压力调节旋钮、负压显示表的安装位，所有操作元件的布置间距符合人机工程要求，戴劳保手套操作也不会出现误触相邻按钮的问题。整车的边角位置都做了圆弧包边处理，避免在车间内移动时剐蹭周边设备、划伤作业人员，车体表面采用喷塑处理，耐油污、耐普通清洗剂腐蚀，日常维护时直接用抹布擦拭就能清理表面污渍。
