双通连接式流体管路转接接头结构

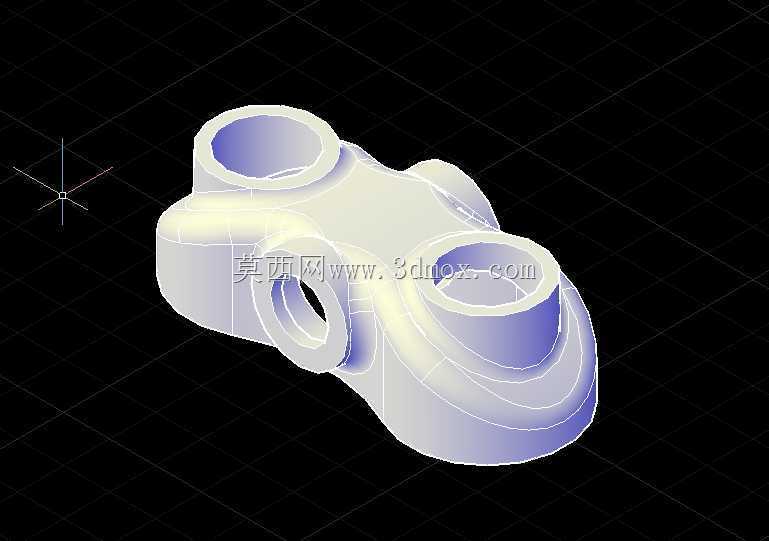

　　在工业流体输送系统的布局搭建中，管路走向的变向、不同通径管路的衔接、多支路管路的汇流分配，一直是现场管路安装环节需要重点处理的问题，这类转接接头的设计合理性，直接影响整套管路系统的密封可靠性、流体阻力损失以及长期运行的结构稳定性。这款双通转接结构的设计，首先从安装边界的适配性出发，整体采用一体化铸造成型的基体结构，避免了多件拼接带来的额外密封面泄漏风险，基体的两个主通径接口采用同轴度公差严格控制的圆柱配合面，接口端面预留了标准密封件的安装槽位，可适配O型圈、金属密封垫等多种密封形式，满足不同压力等级、不同流体介质的输送需求。从结构受力的角度考量，接头的过渡区域全部采用大圆弧平滑过渡设计，没有尖锐的应力集中棱角，在承受管路内压波动、

　　外部安装载荷冲击时，应力能够沿着圆弧曲面均匀分散，不会出现局部应力过载导致的基体开裂问题，这一设计细节在高压流体输送场景下尤为关键，很多早期的接头失效案例，都是因为过渡圆角过小，在长期交变载荷作用下从转角位置萌生疲劳裂纹，最终引发介质泄漏。侧面预留的旁通接口，采用了与主通径垂直的布局设计，可用于接装压力检测仪表、支路引流管路或者排空阀，无需在主通路上额外开孔焊接，减少了现场改装的工作量，同时也避免了现场焊接带来的热变形、焊缝缺陷等问题。在安装尺寸的匹配上，两个主接口的中心距经过多轮现场安装场景验证，能够适配常见的管路排布间距，不会出现与周边管路、安装支架发生干涉的情况，接头的外轮廓没有突出的尖锐结构，

　　在狭小的设备安装舱室内也能顺利完成装配操作，基体的壁厚根据不同通径的承压需求做了差异化设计，主通路的壁厚满足额定工作压力下的强度冗余要求，旁通接口的壁厚则根据支路的常规压力等级做了优化，在保证结构强度的前提下尽可能控制整体重量，降低管路系统的整体载荷。从实际应用场景来看，这类转接接头可广泛应用于液压动力系统的管路连接、工业水循环系统的管路变向、化工流体输送的支路分配、气动控制系统的管路汇流等多个领域，不同场景下只需要更换对应材质的密封件，就可以适配水、液压油、压缩空气、弱腐蚀性化工介质等多种流体。设计过程中，针对接口的配合公差做了反复的模拟验证，既要保证装配时的顺畅性，避免过盈量过大导致装配困难，

　　也要保证配合间隙控制在密封件的有效补偿范围内，防止出现间隙过大导致的密封件挤出失效。接头的外表面没有多余的装饰性结构，所有的曲面设计都服务于受力优化和流体阻力降低，内部流道同样采用圆弧过渡设计，减少流体在转接位置的涡流损失，降低管路系统的运行能耗，尤其是在大流量流体输送场景下，流道的平滑设计能够有效减少紊流带来的振动和噪音，提升整套管路系统的运行稳定性。在安装固定的设计上，基体侧面预留了标准的安装固定孔位，可以通过管夹或者螺栓将接头固定在安装支架上，避免管路运行过程中的振动传递到接头位置，长期振动下导致接口松动，固定孔位的位置经过重心校核，固定后接头的受力均匀，不会出现额外的安装附加应力。
