带支架摇柄的医用床脚轮三维设计

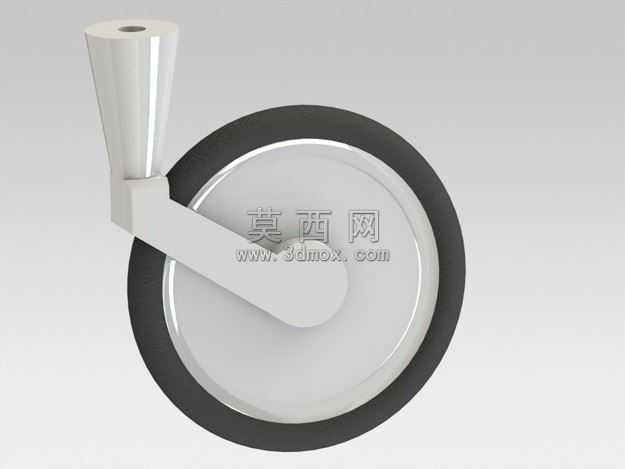

本模型为医用护理床配套的带摇柄制动脚轮，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循实际五金配件的尺寸公差规范，对轮体、支架、摇柄、连接轴等所有零部件进行独立建模后完成装配约束，确保各部件的运动干涉检查全部通过，可直接用于后续的结构验证与生产参考。模型的轮体部分采用分层结构设计，外层为高弹性橡胶材质，建模时通过曲面偏移与纹理映射还原橡胶表面的细微磨砂质感，渲染阶段调整材质的粗糙度与漫反射参数，模拟橡胶材质哑光、略带弹性的视觉效果；内层轮芯为硬质工程塑料结构，通过圆角过渡与加强筋设计提升结构强度，建模时对轮芯的辐条结构做了等距阵列处理，保证结构受力均匀。连接支架采用一体弯折的金属结构设计，建模时通过钣金特征生成支架的主体轮廓，对弯折处做了圆角应力释放处理，支架表面设置为亮面镀铬金属材质，渲染阶段调整金属反射参数与环境贴图，还原镀铬件光亮、高反射的表面特性，同时对支架与轮体的连接轴做了同轴心约束，还原轮体绕轴转动的真实运动逻辑。顶部的摇柄结构为脚轮的制动操控部件，采用锥形握柄与弯折连杆的组合设计，握柄部分做了符合人体工学的锥度过渡，表面设置为哑光塑料材质，连杆部分与支架做了铰接约束，可模拟实际使用时扳动摇柄实现轮体制动锁止的操作逻辑。整体渲染采用柔和的影棚布光方案，通过主光源、补光源与轮廓光的搭配，清晰呈现各部件的材质差异与结构细节，阴影参数调整为软阴影效果，避免生硬阴影遮挡结构轮廓。设计过程中充分考虑医用场景的使用需求，轮体橡胶材质具备静音、防滑的特性，支架镀铬处理便于日常清洁消毒，摇柄制动结构操作便捷无需弯腰，整体结构紧凑无冗余设计，所有零部件的连接位置均做了密封间隙处理，避免灰尘与水渍进入转轴内部，适配医用护理床、治疗推车等多种医用移动设备的安装需求，模型的装配层级清晰，各部件可单独导出用于工程图生成与数控加工参考。
