科里奥利质量流量计工业测量设备结构

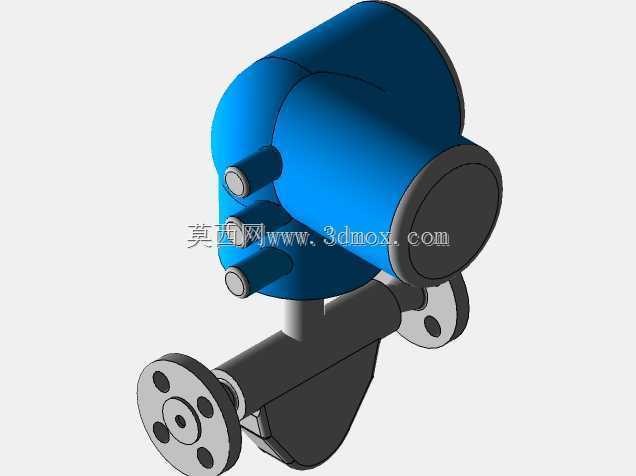

　　在化工、食品饮料、油气输送等连续生产场景中，流体介质的质量流量精准计量是过程管控的核心环节，科里奥利原理的测量设备凭借直接测质量流量、不受介质物性参数干扰的特性，成为高精度计量场景的首选方案。本次呈现的测量设备结构，核心测量单元采用双管弯管设计，测量管段与工艺管道通过法兰对接，法兰端面的螺栓孔位严格匹配常规工业管道的安装标准，法兰密封面采用突面结构，适配通用非金属垫片与金属缠绕垫片，可覆盖多数中低压流体输送工况的密封需求。变送器部分采用紧凑式侧装布局，与测量管段的连接支架做了一体化加强设计，避免现场管线振动传导至变送器内部的信号处理模块，变送器外壳采用圆弧过渡的柱形结构，接线接口设置在壳体侧下方，现场布线时可直接沿管道支架走桥架，

　　无需额外做弯管适配，壳体的防护结构可满足户外露天安装的防雨防尘要求，接线腔与内部电路腔做了完全隔离，现场接线时不会触碰内部校准电路，降低运维误操作风险。从设计逻辑来看，该结构优先考虑了现场安装的适配性，测量管段的进出口保持同轴布局，现场替换同口径旧流量计时无需调整前后管线走向，设备整体的重心落在法兰连接轴线上，安装后不会对管道产生额外的偏载力矩，对于小口径薄壁工艺管道，可省去额外的支撑支架制作工序。变送器的操作端朝向斜下方，现场操作人员站在地面即可完成参数读取与按键操作，无需搭建登高平台，日常巡检时可快速查看瞬时流量、累积流量、介质温度等核心参数。设备的测量管外部做了全包式防护壳体，避免现场安装时的磕碰损伤测量管的振动平衡结构，

　　防护壳体与测量管之间预留了保温层填充空间，在低温或高温介质测量场景中，可直接在壳体内填充保温材料，无需额外制作外保温护壳。从安装边界来看，设备前后预留的直管段要求远低于差压式、涡街类流量计，在空间紧凑的工艺撬装场景中，可直接安装在阀门、弯头等阻流件附近，不会大幅降低测量精度，这一特性让该结构在模块化撬装设备的设计中具备极高的适配性，撬装设计时无需为流量计预留过长的直管段空间，可有效压缩撬体整体尺寸。设备的信号输出接口采用标准工业接线定义，可直接接入主流的DCS、PLC控制系统，无需额外配置转换模块，信号传输支持常规的电流信号、数字通讯协议，可同时上传质量流量、密度、温度多个测量参数，帮助工艺系统同时获取介质的多维度状态数据。

　　在实际应用中，该类设备可直接测量流体的质量流量，无需额外配置温度、压力补偿回路，相比传统的体积流量测量方案，可减少配套仪表的采购与安装成本，同时避免介质温度压力波动带来的测量误差，在贸易交接、精准配比投料等对计量精度要求极高的场景中，可稳定保持测量一致性。结构设计上，测量管的振动驱动部件与信号检测部件均采用模块化快装结构，后期运维更换部件时无需拆解整个测量管段，也无需重新切割焊接工艺管线，仅需拆开防护壳体即可完成部件更换，大幅缩短现场停机维护时间。变送器与测量单元之间的连接采用标准化接插件，现场更换变送器时无需重新进行全参数校准，仅需导入原有校准参数即可正常投用，降低运维的技术门槛。对于有卫生级要求的食品、医药生产场景，该结构的测量管内部采用光滑圆弧过渡，无积液死角，可配合CIP清洗流程完成管路清洁，不会残留介质造成交叉污染，法兰连接结构也可适配卫生级快装接头的改装需求，覆盖更多行业的安装要求。
