滚子链配套双链轮传动组件结构设计

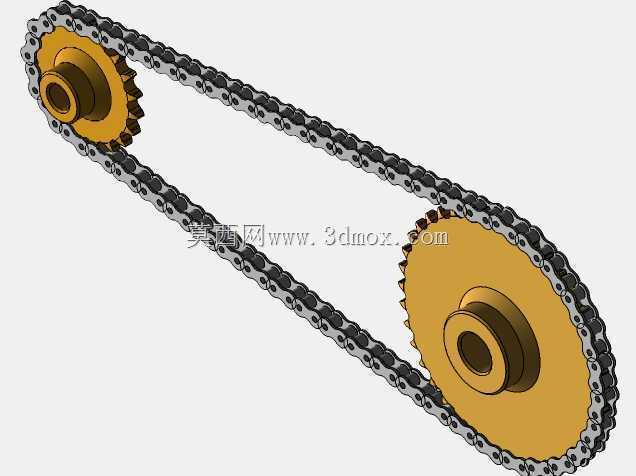

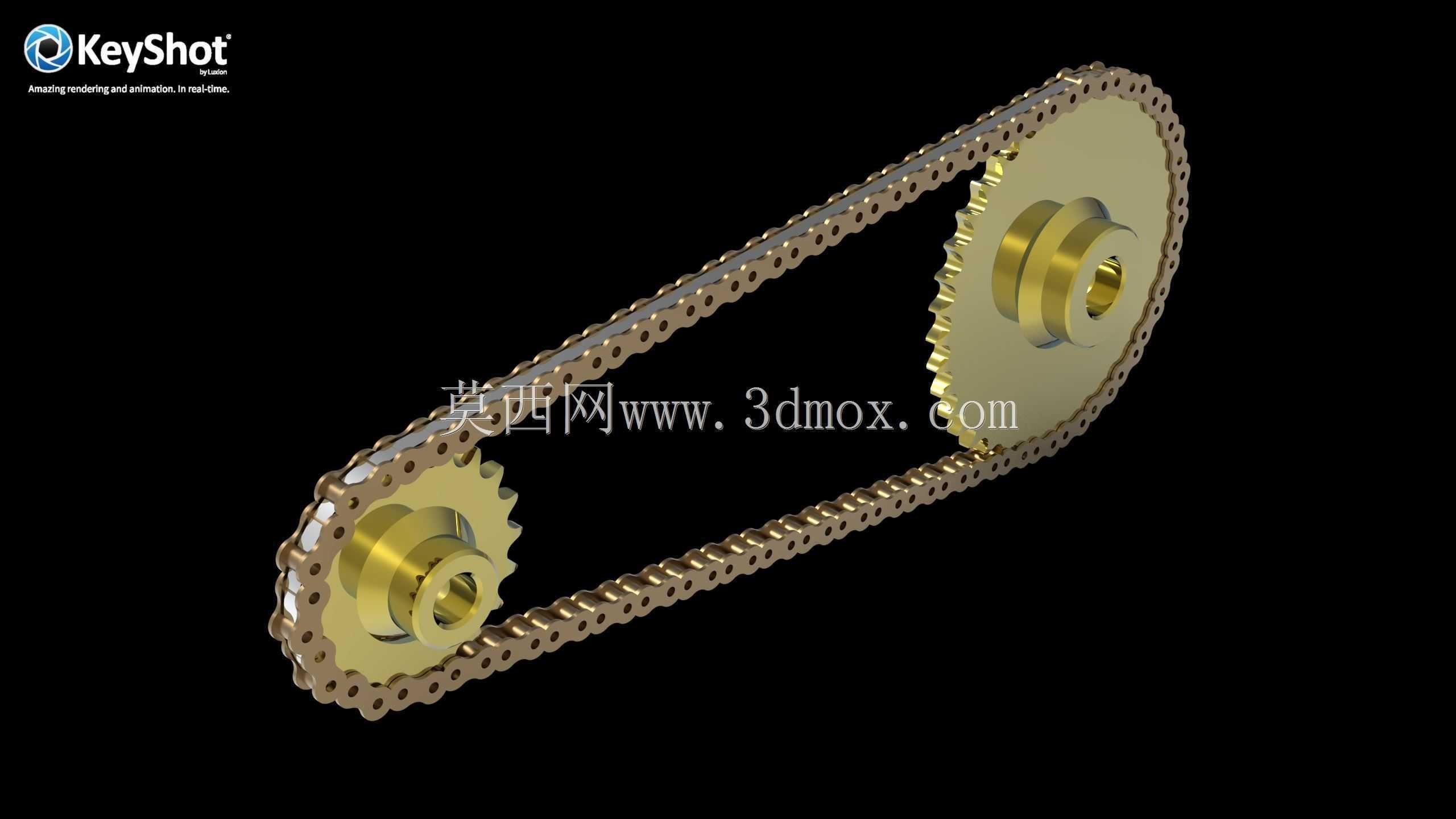

　　这套链传动组件的设计，首先要匹配不同安装场景的轴间距需求，很多现场工况里两轴的中心距不是标准值，做结构的时候特意把大小链轮的齿形参数、配套链条的节距做了适配，既可以用在常规的动力传输工位，也能适配有紧凑安装要求的设备布局。从实际使用场景来看，这类链轮组件覆盖的范围很广，小到代步自行车的动力传递，大到摩托车的后驱传动、工业生产线上的输送机构、重型输送系统的动力接驳，甚至部分工程机械的辅助传动位，都能看到同结构的链轮链条组合，核心作用就是在两个平行轴之间完成旋转运动的稳定传递，相比带传动它没有打滑的风险，传动比更精准，相比齿轮传动它对轴间距的适配范围更广，不需要额外做中间轮组就能实现远距离的动力传输。

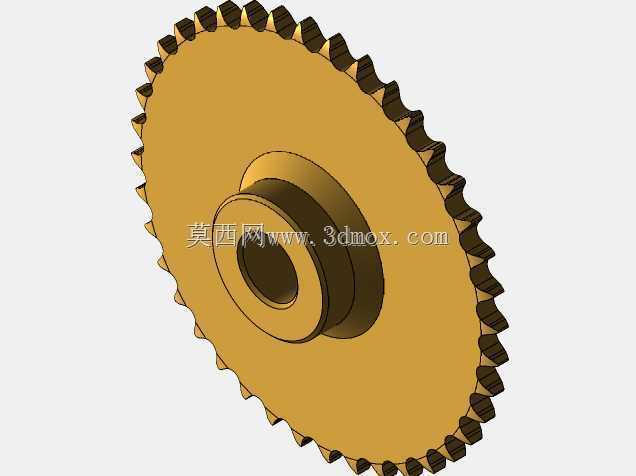

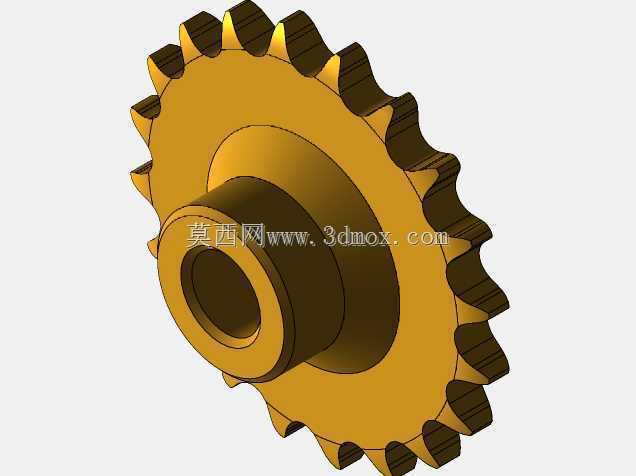

　　设计齿形的时候，优先考虑了滚子啮合的顺畅度，齿槽的圆弧半径完全匹配配套滚子的外径，保证链条进入和退出啮合的时候没有卡滞，也能减少啮合过程中的冲击磨损，链轮的轮毂部分做了阶梯轴孔设计，预留了键槽安装位，装配的时候可以通过平键和传动轴完成周向固定，轮毂的轴向尺寸也做了限位设计，避免链轮运转过程中出现轴向窜动，影响传动稳定性。大小两个链轮的齿数做了差异化匹配，小链轮作为主动轮的时候，能在保证传动比的前提下减少多边形效应带来的运转波动，大链轮作为从动轮，齿面的受力分布更均匀，能延长整套传动组件的使用寿命。

　　从安装边界来看，链轮的齿顶圆、齿根圆尺寸都做了公差控制，装配的时候要保证两个链轮的端面共面，偏差不能超过允许范围，不然会出现链条偏磨、掉链的问题，链条的张紧度也预留了调整空间，不需要额外加装张紧轮就能适配一定范围内的中心距误差，日常维护的时候只需要定期检查润滑情况、链条磨损量就能保证长期稳定运转。链轮的齿部做了均匀的倒角处理，既方便链条的导入，也能减少齿尖和链板之间的剐蹭，轮毂的中心孔公差按照过渡配合设计，装配的时候不需要额外做修配就能和标准传动轴完成适配，键槽的位置和尺寸也符合通用传动件的安装标准，不需要单独定制连接件就能完成组装。

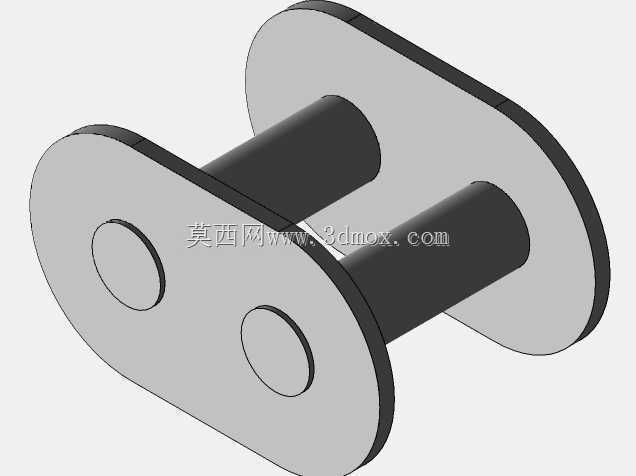

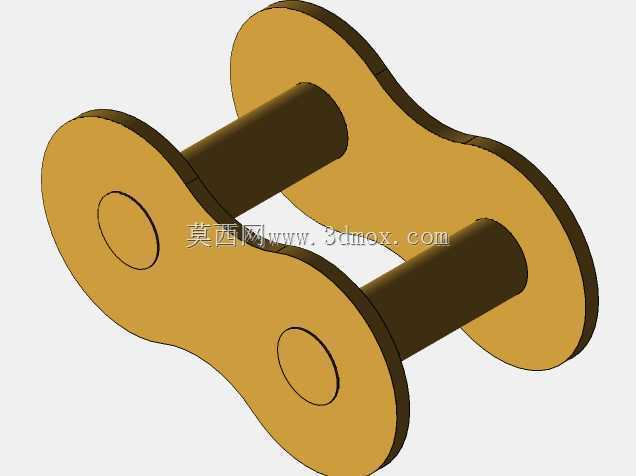

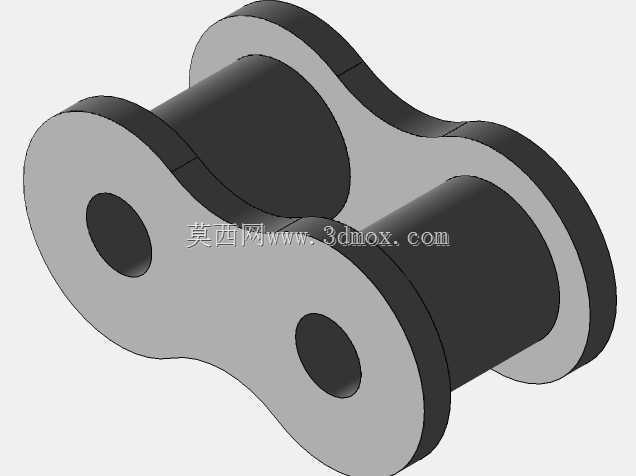

　　实际选型的时候，要根据传递的扭矩、转速来匹配对应的链条规格和链轮参数，这套组件的设计参数覆盖了中低载荷的传动场景，齿面的接触强度、轮毂的抗扭强度都经过校核，能满足长期连续运转的使用需求，运转过程中噪音控制也符合常规工业设备的要求，不会因为啮合冲击产生过大的异响。很多设备改造场景里，经常会遇到原有传动件磨损更换的需求，这套链轮的安装尺寸和通用标准件完全兼容，不需要改动原有设备的安装位就能直接替换，降低了设备维护的成本和改造周期。做三维建模的时候，每一个齿的齿形都按照标准齿廓生成，链条的每一节链板、滚子、销轴都做了完整的结构还原，装配的时候完全按照实际啮合关系做约束，能直接用来做运动仿真，验证传动过程中的干涉情况、运转轨迹，也能导出工程图直接用于生产加工，不需要再做额外的结构修正。
