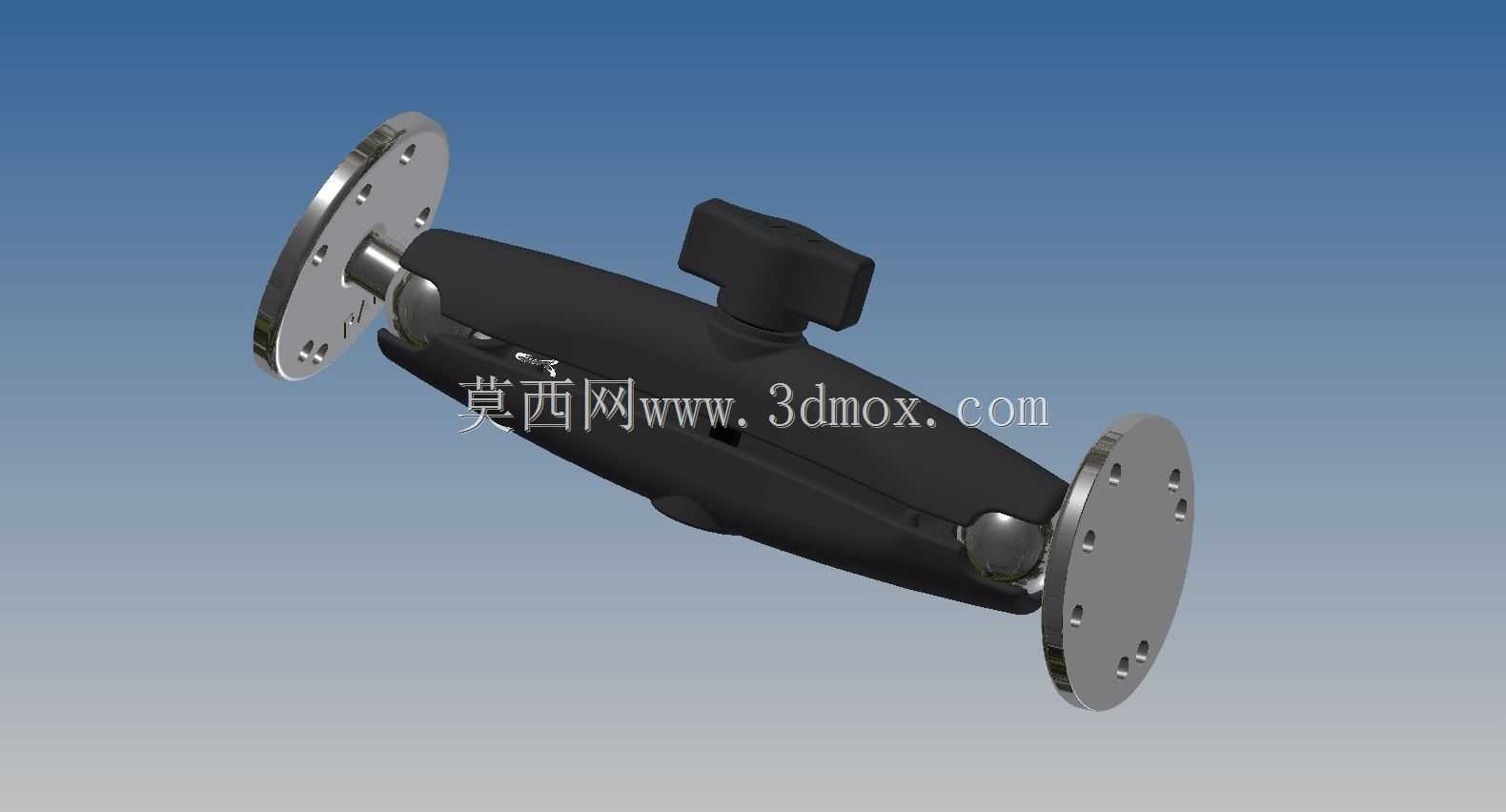

双法兰可调式RAM连接固定支架结构

　　在车载电子设备加装、工业现场工位终端布设、船舶驾驶舱外设固定这类需要频繁调整设备朝向、且对连接刚性有明确要求的场景里，这类双法兰铰接式固定支架是应用频次极高的连接件。不同于普通固定式安装座只能提供单一朝向的支撑，该支架通过中间的铰接锁紧结构，允许两端法兰在一定角度范围内自由调整相对位置，锁紧后可保持稳定的支撑姿态，不会因为设备自重或者常规工况下的振动出现松脱移位。

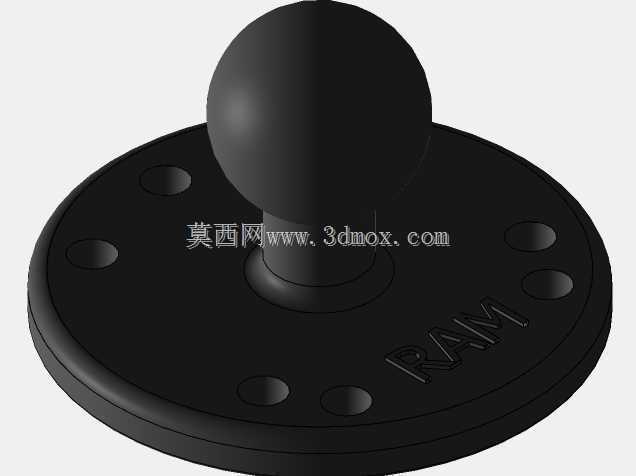

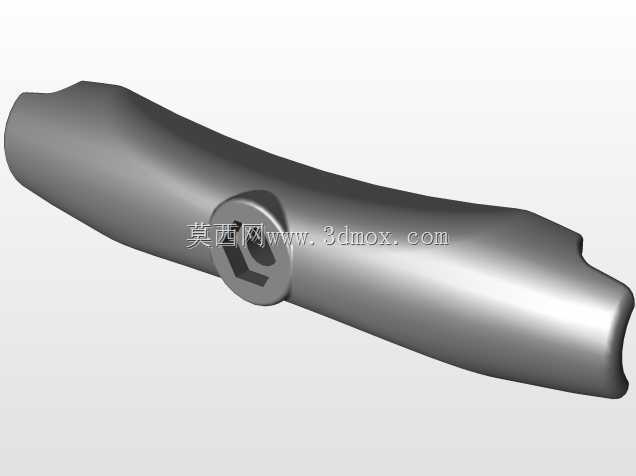

　　从结构设计逻辑来看，两端的圆形法兰盘是核心安装接口，法兰上均匀分布的沉头安装孔，既可以通过螺栓直接对接设备端的预制螺纹孔，也能配合压板实现无预孔设备的夹持固定，法兰盘与中间臂身的连接采用球头铰接结构，相比单轴销轴的铰接形式，球头结构可以实现多维度的角度调整，覆盖俯仰、侧摆、水平旋转三个维度的姿态调节需求，适配不同安装面的角度偏差，哪怕两端安装面存在一定的空间夹角，也能通过球头的转动完成对接，不需要额外加工过渡转接件。中间的臂身采用分体式夹爪结构，顶部的锁紧旋钮转动时，会带动内部的锁紧机构收紧夹爪，对球头产生足够的抱紧力，这个抱紧力的设计经过反复校核，既要保证锁紧后能承受额定负载下的力矩，不会出现缓慢低头移位的问题，又要保证调整时不需要施加过大的操作力，单人徒手就能完成姿态调整。

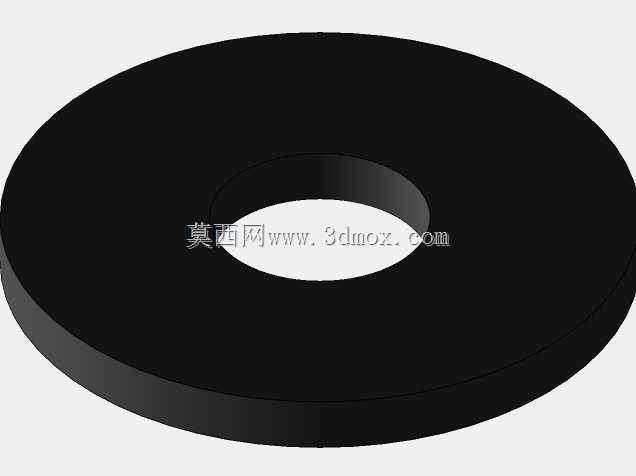

　　安装边界方面，两端法兰的安装孔位采用通用的孔距设计，适配市面上绝大多数RAM系列标准安装组件，不需要重新打孔适配；臂身的整体长度控制在紧凑区间，不会因为支架过长导致设备安装后伸出距离过大，占用过多操作空间，同时也能控制整体的力臂长度，降低锁紧部位承受的弯矩，提升长期使用的结构可靠性。臂身的外形采用流线型的包覆设计，没有突出的尖锐棱角，在车载、船舱这类人员活动频繁的场景里，能避免磕碰造成的损伤，同时分体式的臂身结构也方便后期维护，如果锁紧机构出现磨损，只需要拆开臂身更换内部的锁紧垫片即可，不需要整体更换整个支架，降低运维成本。

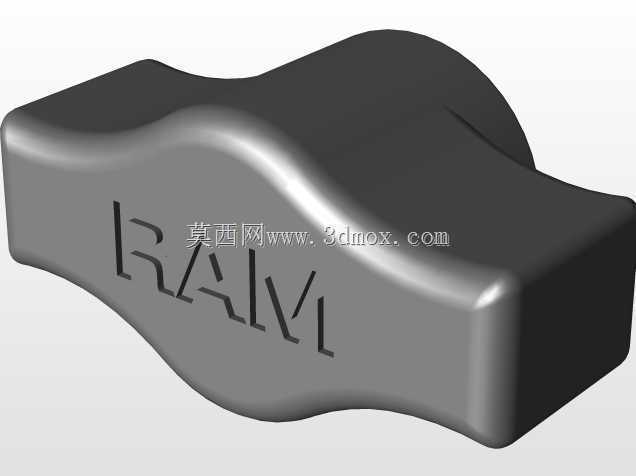

　　在实际选型应用中，这类支架常被用来固定车载显示屏、工业操作面板、巡检终端、摄像监测设备等需要定期调整观察角度的外设，相比刚性固定支架，它的适配性更强，尤其是在安装面不规整、设备需要根据操作人员站位调整朝向的场景下，这种可调结构能大幅降低安装施工的难度，不需要在设计阶段就精确计算好安装角度，现场安装时可以根据实际使用需求灵活调整到位后锁紧。设计过程中，球头的表面粗糙度、夹爪与球头的接触面积是核心控制参数，接触面积过大会导致锁紧需要的旋钮力矩过大，操作手感差，接触面积过小则会导致抱紧力不足，负载下容易打滑，因此夹爪的内球面与球头的贴合率需要控制在合理区间，同时球头表面做硬化处理，避免长期反复调整造成表面磨损，导致锁紧力下降。另外，锁紧旋钮的外形采用防滑的凸台设计，即使操作人员戴着手套也能顺利转动旋钮完成锁紧或者松开操作，适配工业现场、户外作业的操作环境。两端法兰的厚度经过强度校核，在承受额定负载的情况下不会出现法兰变形，安装孔的位置度公差控制在合理范围，保证与标准配件对接时不会出现孔位错位，不需要现场扩孔修正。
