变速器装配维修专用限位钳结构设计

　　在变速器总成装配、售后拆解维修的作业场景中，这类限位钳是工位上高频使用的专用手动工装，区别于通用尖嘴钳、卡簧钳的泛用性设计，它的钳头结构完全匹配变速器内部限位卡件、换挡拨叉定位销、线束固定卡扣的操作空间，能在狭窄的变速器壳体腔体内完成精准的夹持、压合、卡位动作，避免通用工具作业时打滑损伤零件表面、卡滞换挡机构的问题。从实际作业反馈来看，很多维修人员在处理变速器换挡机构卡滞、同步器限位件更换的工序时，普通钳子往往因为钳头过厚无法伸入壳体缝隙，或者夹持力分布不均导致塑料卡扣断裂、金属卡件变形，反而增加维修成本和作业时长，这款专用钳的钳头做了阶梯式的厚度收窄设计，最薄的夹持端厚度控制在2.5mm，

　　能顺利伸入变速器壳体上宽度3mm的操作缺口，钳口的咬合面做了两段式结构，前段是带防滑齿纹的平面段，用来夹持厚度1-3mm的金属卡环，后段是带定位凹槽的卡口段，刚好能卡住直径4mm的换挡拨叉圆柱销，作业时不需要额外调整夹持角度，就能保证施力方向与零件受力轴线重合，不会出现偏载撬弯零件的情况。手柄部分采用浸塑防滑材质，握持区域的弧度贴合手掌自然弯曲形态，在持续15分钟以上的连续装配作业中，能减少掌部的压应力集中，钳身的转轴位置做了间隙优化，开合过程没有旷量，钳头闭合时上下刃口的错位量控制在0.1mm以内，保证夹持小尺寸零件时不会出现滑脱。从设计思路上看，这款工具没有追求过多的附加功能，所有结构优化都围绕变速器维修的特定场景展开：

　　钳头的总长度控制在42mm，刚好能覆盖多数手动变速器、双离合变速器壳体内部从操作孔到内部卡件的作业深度，不会因为钳头过长在腔体内剐蹭同步器齿面，也不会因为长度够不到深处的零件；钳身的最大开合角度设置为35度，在这个角度下，手柄的张开距离刚好适配成年男性手掌的最大握持跨度，施力时能借助杠杆原理用较小的握力获得足够的夹持力，长时间作业不容易出现手部疲劳。在实际的工位布局中，这类工具通常和卡簧钳、扭矩扳手、轴承拉马共同放置在变速器维修工位的工具挂板上，不需要特殊的存储条件，日常维护只需要定期在转轴位置涂抹少量润滑脂，避免锈蚀导致开合卡滞即可。它的钳身整体采用中碳钢锻造后做淬火处理，钳头工作区域的硬度达到HRC42-48，

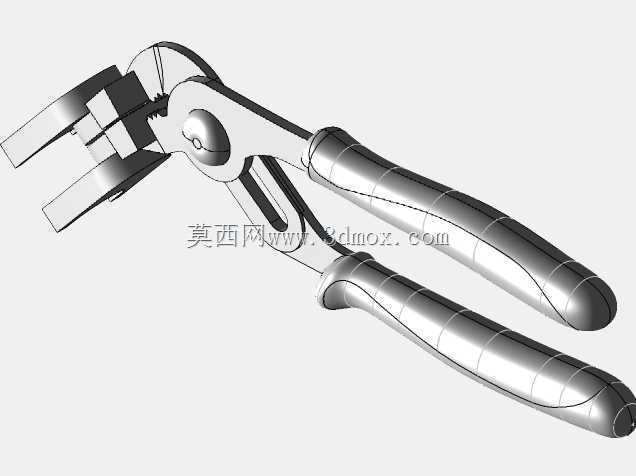

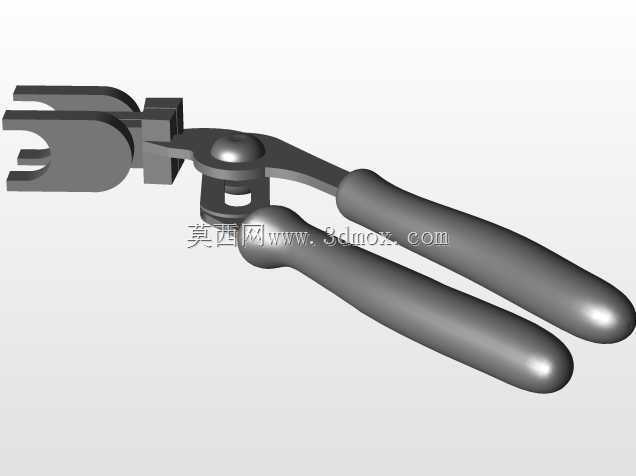

　　既有足够的强度承受夹持时的挤压力，又有适当的韧性不会因为频繁受力出现崩裂，手柄的绝缘浸塑层除了防滑之外，也能在处理变速器上附带的电控元件接线时，避免手部直接接触金属带电部位，提升作业安全性。很多刚入行的维修人员容易忽略专用工具的作用，试图用通用工具替代，往往会在作业中造成零件二次损伤，比如用普通尖嘴钳夹取变速器内部的限位卡簧时，因为钳口没有对应的定位槽，卡簧容易弹出掉入变速器壳体底部，需要拆解更多零件才能取出，反而大幅延长作业周期，而这款专用钳的卡口设计能牢牢卡住卡簧的两个端头，取出和安装过程中卡簧不会出现受力不均弹出的情况，作业效率能提升40%以上。在三维建模过程中，这类工具的模型需要重点还原钳头的阶梯厚度、咬合面的齿纹参数、转轴的配合间隙，以及手柄的曲面弧度，才能在做虚拟装配仿真、维修作业模拟时准确还原工具的操作空间边界，避免在工艺规划阶段出现工具与壳体干涉的误判，比如在模拟变速器壳体内部卡件安装工序时，如果模型的钳头厚度做的比实际尺寸大，就会错误判断该工序无法从外部操作孔完成，进而误导工艺设计增加不必要的壳体拆解步骤，所以模型的尺寸精度需要控制在±0.1mm以内，尤其是钳头工作段的外形尺寸，必须完全匹配实物的实际轮廓，才能为工艺仿真、工具选型提供准确的数字参考。
