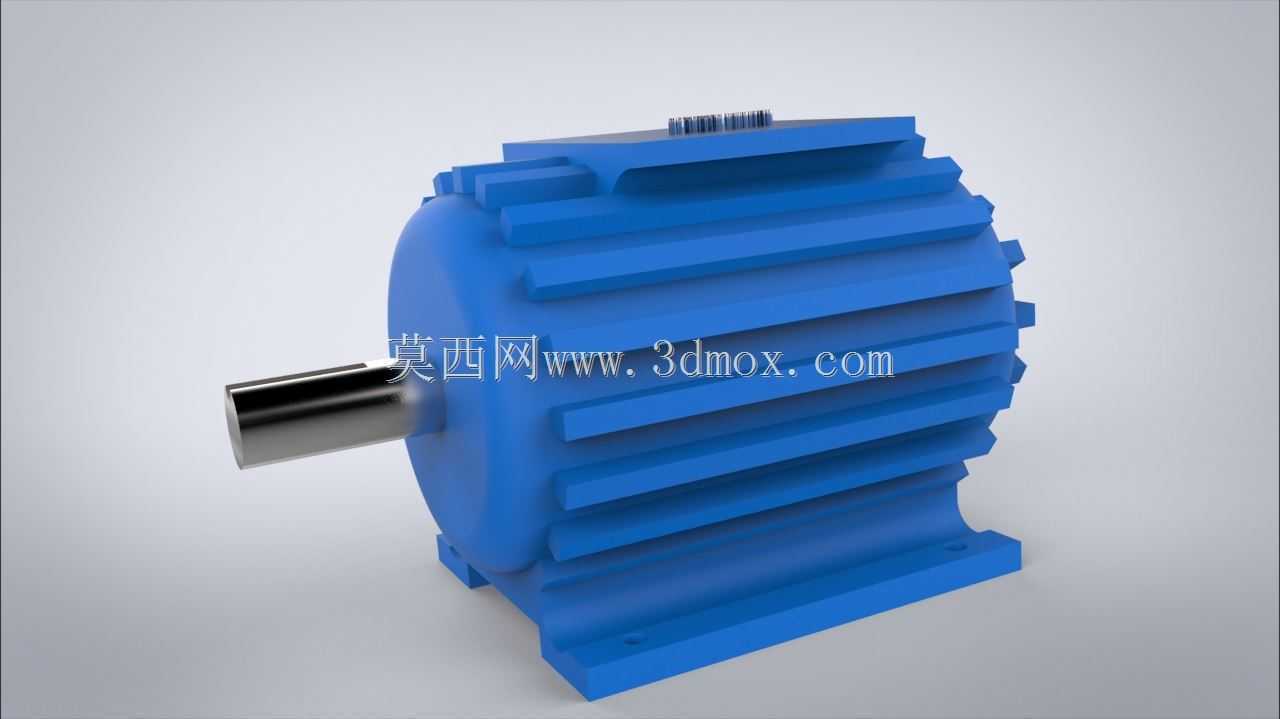

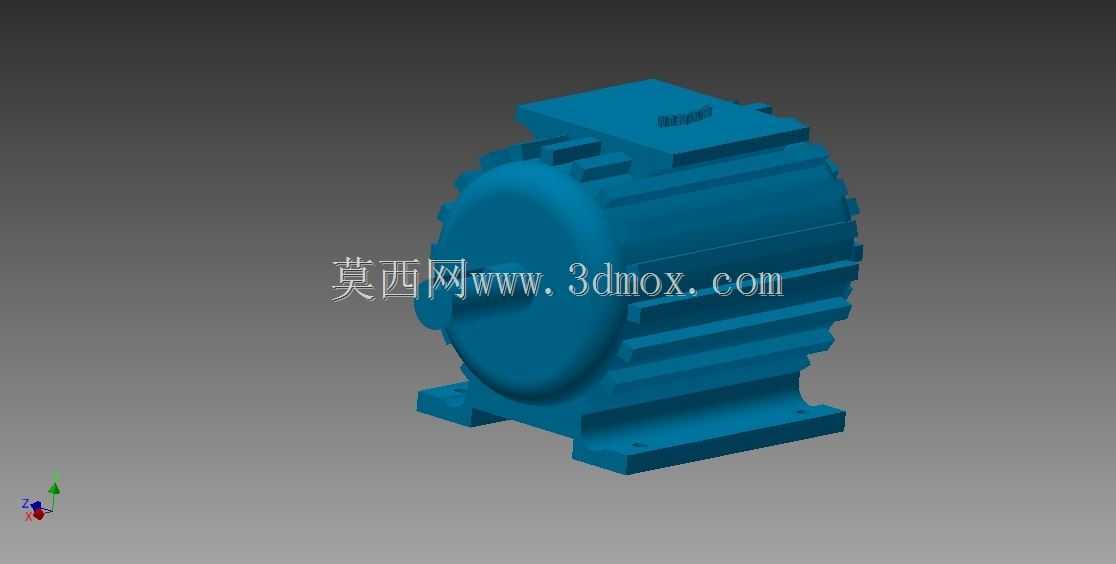

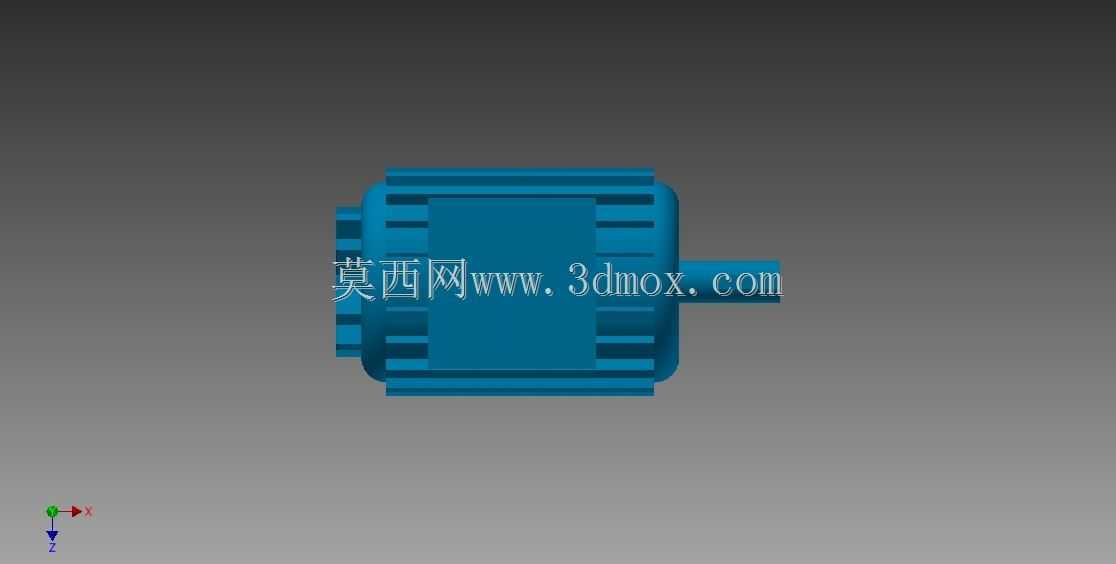

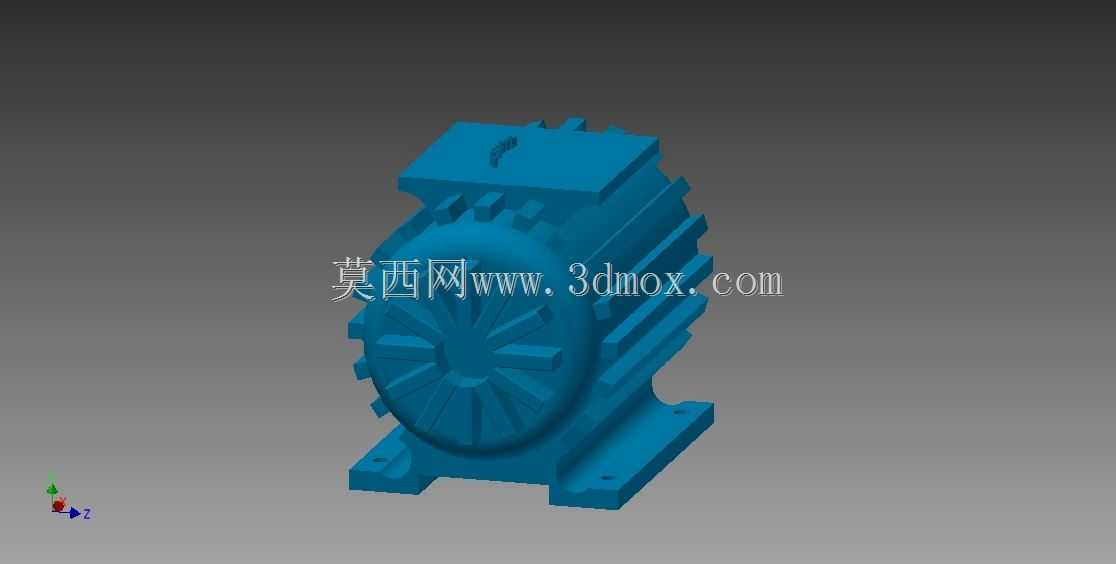

工业用鼠笼式异步电动机壳体结构

　　在常规工业传动场景里，这类壳体对应的电动机是产线动力单元的核心构成，从输送辊道的驱动、小型机床的主轴进给，到风机水泵的动力输入，都能见到同结构电机的应用。做三维结构设计时，首先要考虑的是安装边界的适配性，底部的安装脚预留了标准螺栓过孔，孔距符合通用工业电机的安装尺寸规范，不管是直接固定在设备机架的安装平面，还是搭配减震垫安装在混凝土基础上，都不需要额外做转接支架，能减少现场安装的适配工作量。壳体外部的散热筋结构不是随意排布的，顺着电机轴向布置的凸起筋条，一方面是增加壳体和空气的接触面积，在电机自扇冷的工况下，气流顺着筋条方向流动能带走更多绕组产生的热量，避免长期运行时温升过高导致绝缘老化；另一方面筋条的走向和壁厚做了均匀过渡，

　　铸造时不会出现局部壁厚差过大导致的缩孔缺陷，能提升铸件的成品率。端盖和壳体的配合止口做了公差配合设计，装配时能自动保证定子和转子的同轴度，不会因为装配偏差导致运行时出现扫膛问题，端盖上的轴承室位置预留了足够的支撑厚度，能承受转子运转时的径向载荷，就算是带皮带轮或者链轮输出的侧载工况，也不会出现端盖变形的问题。顶部的接线盒位置做了凸起的防水沿设计，就算是在有少量喷淋的车间环境里，液体也不会顺着接线盒缝隙渗入绕组部分，接线盒内部预留了足够的接线空间，不管是穿硬线还是接电缆终端头，都有足够的操作余量，不需要额外扩孔或者调整接线位置。从结构强度角度看，壳体的壁厚选取兼顾了重量和刚性，整个电机壳体在吊装或者搬运时，就算受到轻微的磕碰，

　　也不会出现壳体变形碰伤内部定子的问题，安装脚的位置做了局部加厚处理，螺栓锁紧时的压应力不会导致安装脚开裂，长期运行时的振动也不会让固定螺栓出现松动。做这类电机的三维建模时，要特别注意散热筋的拔模角度，所有筋条的拔模方向和壳体出模方向保持一致，减少模具加工时的滑块结构，降低模具制造成本；同时各个圆角的处理要符合铸造工艺要求，避免尖角位置出现应力集中，在电机长期运行的振动工况下产生疲劳裂纹。实际选型搭配时，这类结构的电机适配绝大多数恒转速传动场景，不需要额外做特殊的结构改装，只要匹配对应的功率和安装尺寸，就能直接替换现场的老旧故障电机，减少设备停机的维护时间。壳体表面的涂装预留了足够的漆膜厚度空间，建模时的表面粗糙度设置也符合铸件喷丸后的表面要求，后续做表面处理时不需要额外打磨就能达到涂装的附着力要求。
