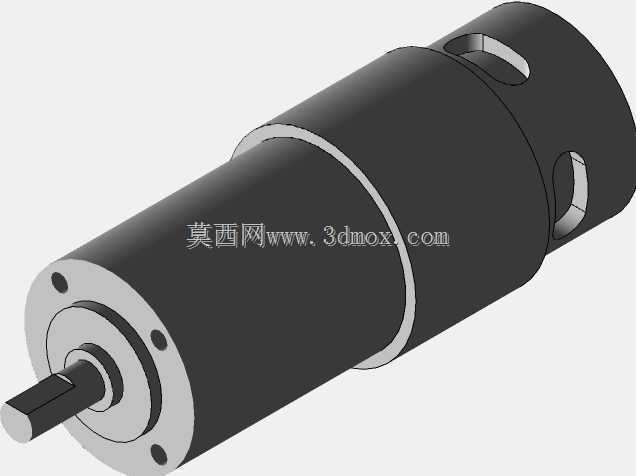

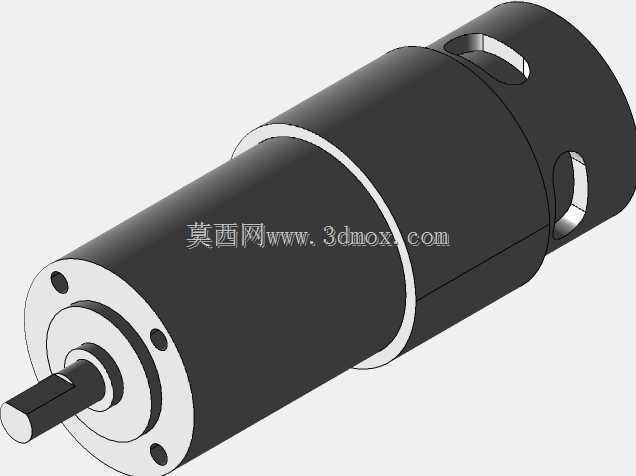

大扭矩行星减速直流驱动电机结构

　　在小型自动化输送线、桌面级数控进给机构、智能仓储分拣模组这类对安装空间有严格限制，同时需要低转速大扭矩输出的传动场景里，直流行星减速电机是非常常见的动力核心部件，这款集成行星轮系的直流齿轮电机，就是针对这类紧凑安装工况设计的动力单元。从结构设计逻辑来看，这款电机采用直流有刷电机本体搭配一级行星减速箱的集成式布局，没有采用分体式电机加联轴器外接减速器的结构，最大限度压缩了轴向总长度，能适配很多安装腔深度有限的设备内部空间，比如小型AGV的驱动轮内置动力、电动执行器的内置驱动单元，都可以直接选用这类集成结构，省去额外设计连接法兰、找正同轴度的工序，降低整体结构的装配复杂度。行星减速箱的部分采用内齿圈固定、行星架输出的常规传动结构，

　　齿轮副的啮合间隙控制在适合频繁正反转的精度区间，既不会因为间隙过大导致传动回程误差超标，也不会因为啮合过紧造成空载运转阻力过大、发热严重的问题，对于需要频繁启停、换向的工位，比如小型包装设备的推料机构、自动售货机的货道驱动结构，这种间隙匹配度能兼顾传动精度和运转寿命。从安装边界尺寸来看，电机主体的圆柱外径是统一的圆柱面，安装时可以采用抱紧式安装座固定，不需要额外加工复杂的定位止口，输出轴为单出轴光轴结构，轴径和轴伸长度匹配常规的联轴器、同步带轮安装尺寸，设计配套安装结构时，只需要预留出电机本体的圆柱容纳腔，在输出端留出轴连接的操作空间即可，不需要为减速箱部分单独设计异形安装位，能大幅简化配套安装结构的设计工作量。实际选型使用时，

　　这类行星减速直流电机的输出特性偏硬，在额定负载范围内转速波动很小，不像普通的直流减速电机采用蜗轮蜗杆或者平行轴齿轮结构，在负载突变时容易出现转速掉幅过大的问题，比如在小型输送带遇到工件卡滞的瞬间，行星结构的大扭矩输出能提供足够的瞬时过载能力，不会因为轻微卡滞就直接堵转烧机，当然设计配套电路时还是要加上过流保护，避免长时间堵转造成绕组过热。从三维建模的角度来看，这个模型完整还原了电机的外部轮廓、减速箱和电机本体的衔接台阶、输出轴的轴肩细节、尾部的出线端结构，在做设备整体装配干涉检查时，可以直接导入这个模型进行布局验证，不需要自己再逐段测绘电机外形，尤其是很多工程师在做紧凑设备设计时，经常会因为忽略电机尾部的接线空间、

　　减速箱和安装座的避让间隙，导致后期装配时出现干涉，这个模型把所有外部特征都做了还原，能直接用来做装配间隙校验。在实际应用场景里，这类电机还常被用在小型电动云台的俯仰驱动、智能门窗的自动开合机构、医疗设备的小型进给传动结构里，因为行星减速结构的运转噪音比平行轴齿轮结构更小，在对噪音有要求的民用、医疗类设备里也能适配，同时金属齿轮的结构耐磨性能更好，长期运转的精度保持性比塑料齿轮的减速电机强很多，不需要频繁更换动力单元。设计配套传动结构时要注意，这类电机的输出轴能承受的径向载荷是有限的，不要直接把输出轴当承重轴使用，比如驱动轮直接套在电机轴上承受整机重量的话，很容易造成输出轴弯曲、轴承早期磨损，正确的做法是额外设计支撑轴承承受径向载荷，电机只提供扭矩输出，这样能大幅延长电机的使用寿命。另外在做结构布局时，要注意电机本体的散热空间预留，虽然这类小功率电机的发热量不算大，但如果完全密封在没有空气流通的腔体内，长时间满负载运转还是会出现温度过高的问题，在安装腔对应的电机外壳位置预留少量散热间隙，就能有效改善散热条件。
