博世12VDC车用继电器结构设计

　　在商用车与乘用车的低压电气系统搭建过程中，12V平台的继电器是承担小电流控制大电流回路通断的核心执行部件，这款博世车用继电器的三维结构还原，完全围绕实车装配的实际边界展开，没有做多余的装饰性结构。从实际装车场景来看，这类继电器常布置在发动机舱保险盒内、驾驶位仪表台下方的线束集成区，或是车身底盘的分线盒位置，用来控制前照灯回路、冷却风扇供电、燃油泵启停、车窗升降驱动这类工作电流较大的车载用电设备，避免大电流直接通过驾驶舱内的控制开关，造成开关触点烧蚀、线束压降过大的问题，同时也能缩短大电流线束的走线长度，降低整车线束的重量与成本。

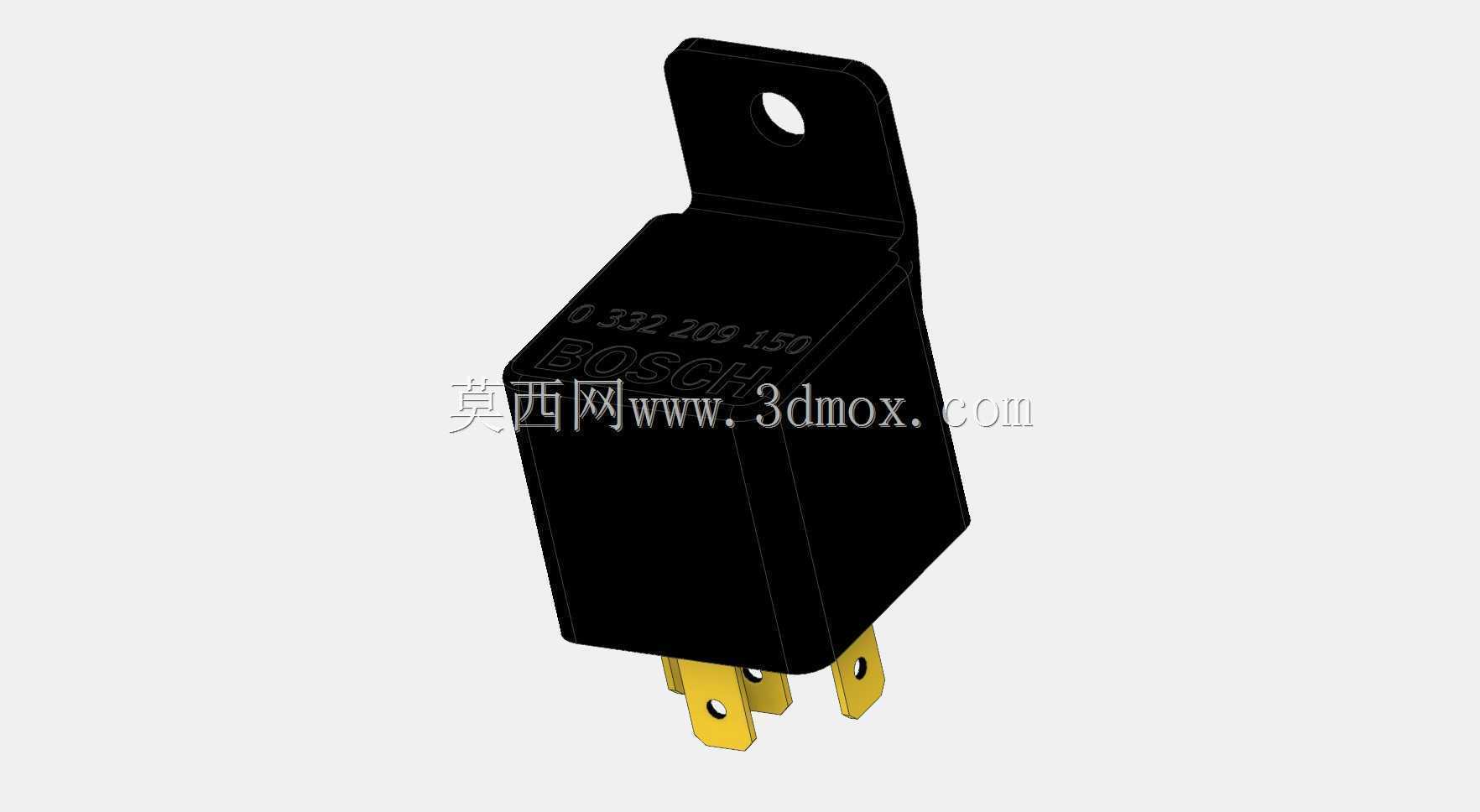

　　从结构设计的逻辑来看，这款继电器采用带安装挂耳的方形塑封外壳，外壳顶部的挂耳开有标准圆形安装孔，安装孔的位置与外壳主体的相对尺寸经过匹配，既可以通过螺栓直接固定在车身钣金的预留安装位上，也能适配通用继电器插座的卡扣固定结构，安装时不需要额外设计定制化的固定支架，能降低整车电气布置的适配成本。外壳本体采用黑色耐温工程塑料材质，表面做了细微的磨砂纹理处理，既可以抵御发动机舱内的高低温交变、油污飞溅侵蚀，也能避免长期使用过程中表面出现划痕积灰，外壳侧面模压的型号标识直接做在壳体模具上，不会因为长期使用出现标识磨损脱落的问题，方便售后维修时的部件识别与替换。

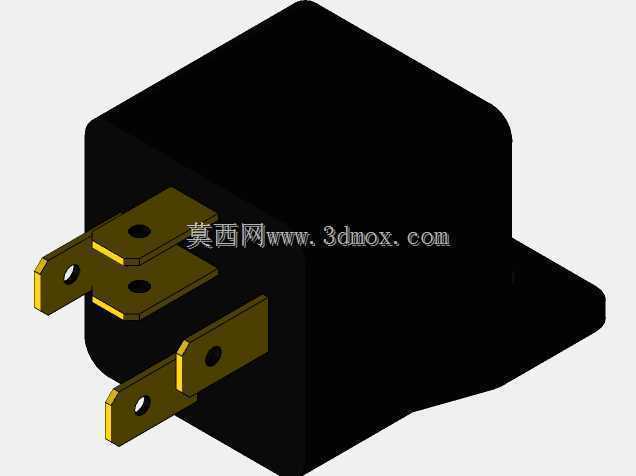

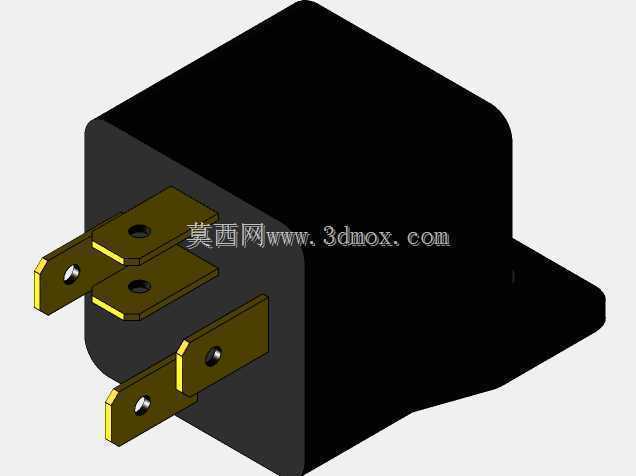

　　引脚部分采用三个直插式黄铜插片，插片的厚度、间距完全符合车用继电器的通用尺寸规范，插片表面做了镀锡处理，既可以降低接触电阻，也能抵御潮湿环境下的氧化锈蚀，插片与外壳的结合位置做了密封凸台结构，装配时与插座的橡胶密封圈配合，可以达到车用电气部件要求的防护等级，避免车辆涉水、高压洗车时水汽进入继电器内部造成触点短路。继电器内部的电磁线圈、触点组件的布局完全按照实车部件的内部空间做等比例还原，外壳的内部腔体预留了足够的触点灭弧空间，在触点通断大电流时，不会因为电弧溢出造成内部绝缘击穿。

　　做这个三维结构的建模时，首先要确认安装挂耳的安装孔中心到继电器本体底面的高度尺寸，这个尺寸直接决定了装配时螺栓的操作空间，如果尺寸偏差过大，会出现装配时扳手无法操作、或是继电器本体与安装面干涉的问题。其次要确认三个插片的相对位置尺寸、伸出外壳的长度，这个尺寸直接关系到能否与标准车用继电器插座适配，插片的倒角角度也需要还原，方便装配时的导向插入，避免插片受力弯折。外壳的所有棱角都做了小半径的圆角处理，既符合塑料件的注塑成型工艺要求，避免注塑时出现应力集中导致的壳体开裂，也能避免装配时锋利的棱角割伤线束绝缘层。

　　在实际的整车电气设计选型过程中，这类继电器的外形尺寸是布置阶段必须确认的参数，尤其是在保险盒内部的密集布置场景下，继电器本体的长宽高尺寸、相邻继电器之间的安全间隙、插片的出线方向，都会直接影响保险盒的整体体积与线束走向。这款继电器的外形采用规整的近似方形结构，没有突出的异形结构，在密集布置时可以紧密排列，最大化利用保险盒的内部空间，挂耳的安装方向与插片的出线方向垂直，不管是正面安装还是侧面固定都能适配不同的布置空间。另外，壳体的壁厚设计均匀，符合注塑件的壁厚设计规范，不会出现壁厚不均导致的注塑缩痕、变形问题，挂耳与壳体本体的连接位置做了加强筋结构，在螺栓紧固时不会出现挂耳断裂的问题，能承受车辆行驶过程中的长期振动冲击，不会因为振动导致继电器松动移位。
