Teledyne宽带SPDT同轴射频继电器结构

　　在射频测试链路、微波信号分配机柜以及通信前端设备里，信号路径的切换往往不能依赖普通低频继电器完成。普通触点在几十兆赫以上会引入明显驻波、插损和相位偏差，而这类三端口同轴器件正是为50欧姆传输环境准备的机电式切换单元。建模时首先要抓住它的本质：一个公共输入端口，在内部电磁机构驱动下，把微波信号可靠地切到两个输出支路中的任意一路，形成单刀双掷的射频通路。

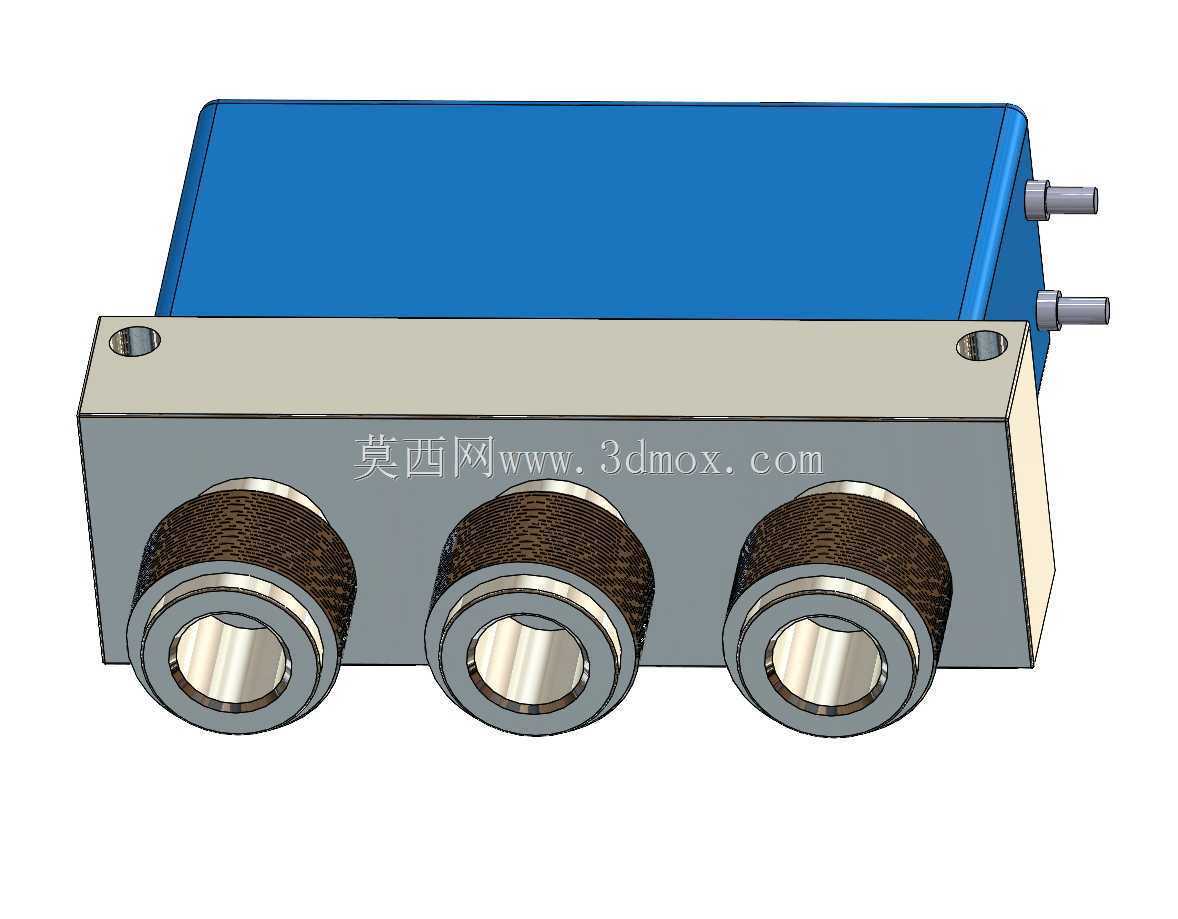

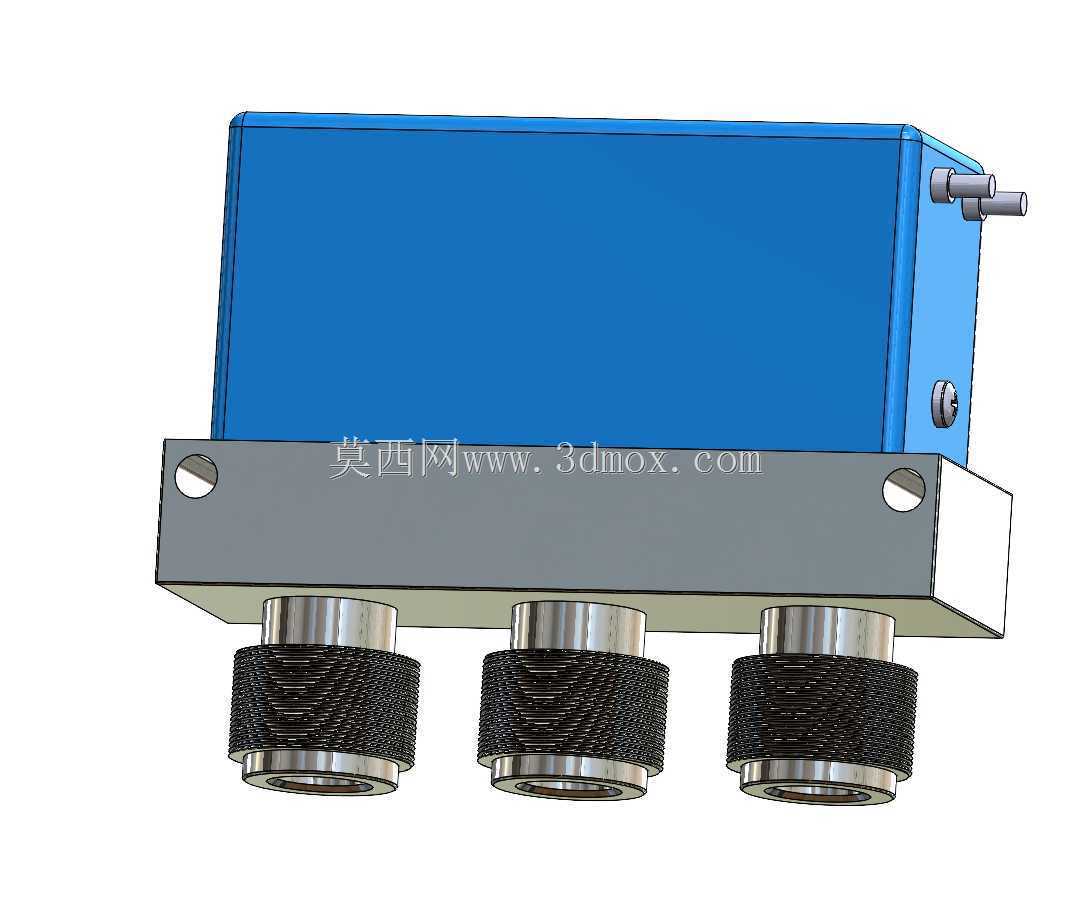

　　从外观结构看，器件下部并排布置三个同轴连接器，连接器外圈带滚花锁紧螺母，便于现场用手或工具拧紧电缆接头，保证外导体连续屏蔽。三个接头的中心距、伸出高度和六角/滚花螺母外径是布局时最容易被忽略的边界：如果机柜内电缆弯曲半径不足，或三个接头之间没有留出扳手空间，装配时就会出现电缆干涉、接头无法锁紧的问题。模型中连接器下方应预留电缆插拔和螺母旋转的操作区域，相邻射频电缆的最小弯曲半径也要一并校核。

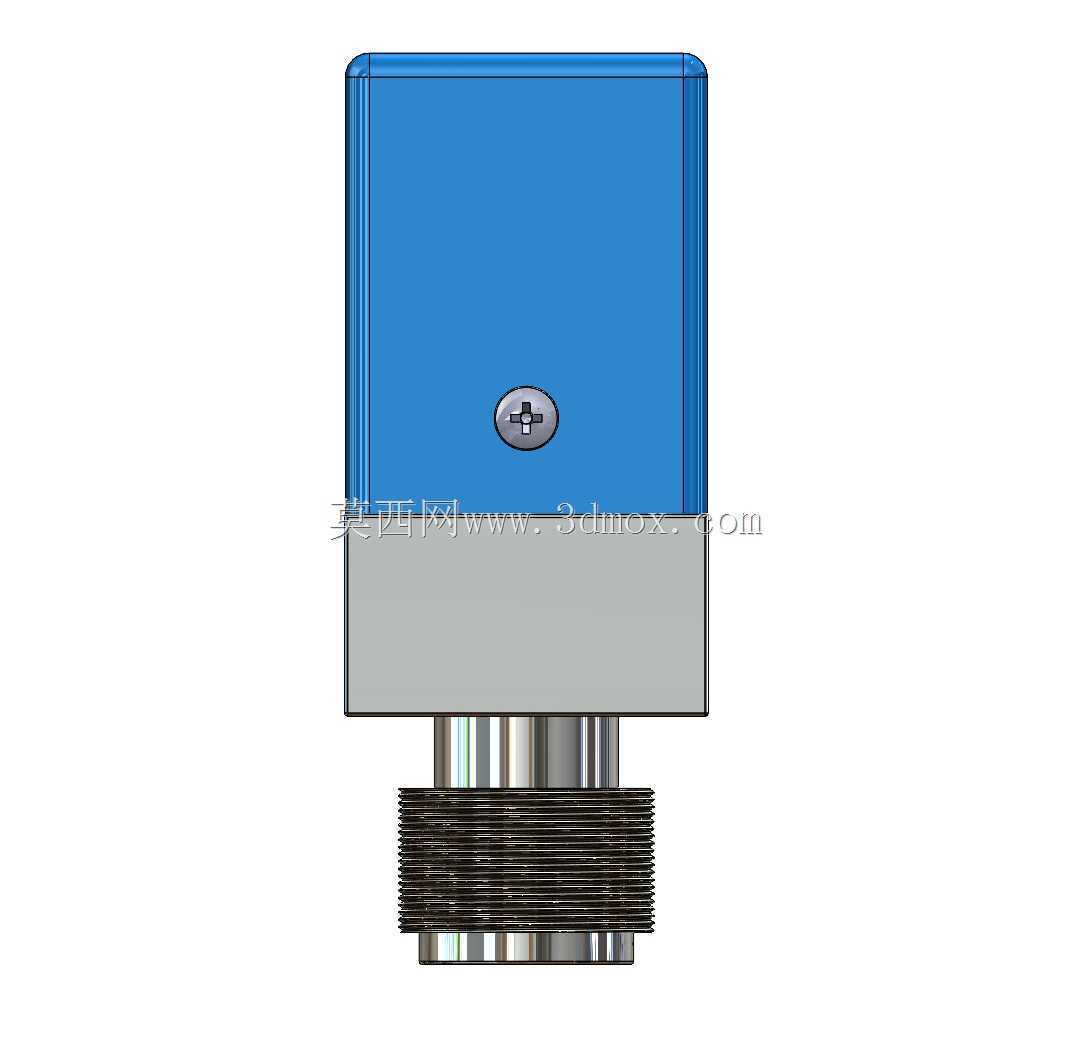

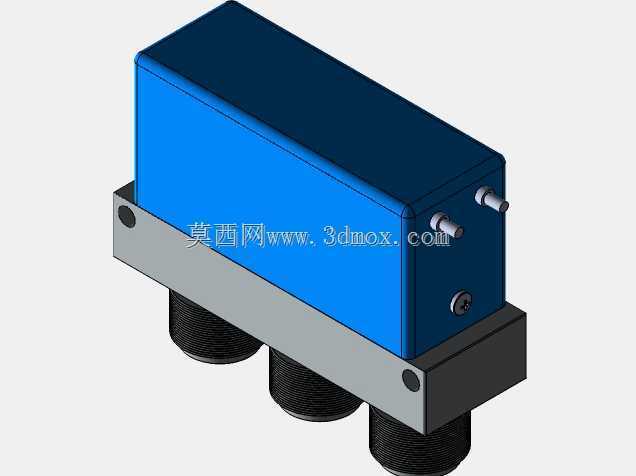

　　上部蓝色壳体可理解为继电器的机构与屏蔽腔体，内部容纳线圈、衔铁、传动件和射频触点组件。侧壁伸出的小轴状结构与控制、指示或手动复位相关，建模时不能只按装饰凸台处理；它会影响设备侧板开孔、维护间隙以及相邻模块的安全距离。壳体侧面的紧固件位置同样需要在装配体中保留工具空间，避免整机装好后无法拆装。

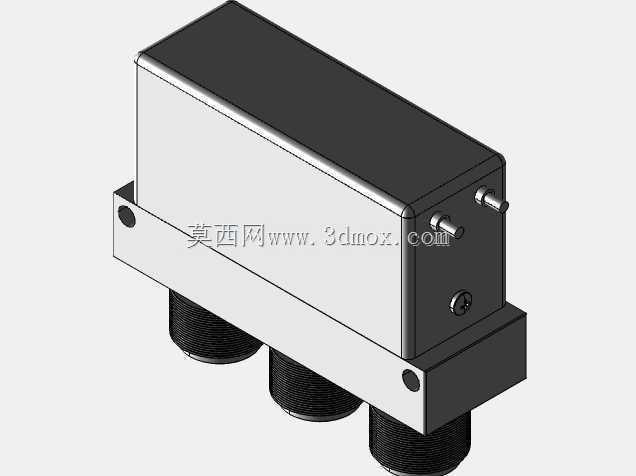

　　底部灰色安装板是该器件与机架或面板连接的主要承力界面。板上两个安装孔形成简单而稳定的两点固定方式，孔位间距、孔径、板厚以及孔到连接器外圆的距离，都属于必须准确表达的安装边界。设计安装支架时，不能只让底面贴合；还要考虑射频电缆插拔时产生的扭转力，以及继电器动作时的轻微冲击。支架材料宜具备足够刚度，安装面平面度不足会使壳体受力，严重时可能影响内部触点同轴度。

　　这类器件的设计思路围绕低驻波、低插损和高隔离度展开。射频通道中的内导体过渡、介质支撑和触点接触位置，都要保持特性阻抗连续；外壳则承担电磁屏蔽作用，减少两路输出之间的泄漏。机电式方案相比固态开关，通常能在较宽频带内提供较好的隔离和功率承受能力，同时带来可感知的机械动作过程。因此在系统布局中，控制信号加电到射频通路稳定之间需要留足切换时间，不能按半导体开关的响应速度理解。

　　实际选型和结构设计时，端口形式是重点。该系列可对应常见N型或TNC型同轴连接界面，二者在螺纹尺寸、电缆适配范围和面板占用空间上存在差异。若设备内部需要频繁拆装，TNC接头的锁紧方式更适合振动环境；若侧重较大功率和常见测试电缆，N型接口在系统互联中更普遍。三维布局阶段应把接头型号、电缆组件外径、弯头还是直头等细节一起放入总装，而不是仅放置一个理想圆柱。

　　散热与信号路径也要同时考虑。继电器虽然不是持续大功率耗能元件，但射频功率通过触点和连接器时仍会产生损耗，密闭小腔体内长期运行会使温度上升。安装面上可保留导热或通风间隙，避免把器件夹在隔热材料中间。对于测试系统，多个继电器级联会累积插损和驻波，结构上紧凑并不等于电气上最优，通道冗余、电缆长度和相位一致性都要在机架布置时权衡。

　　维护角度看，三个同轴端口位于同一侧，便于前面板接线；控制端和机构指示件位于壳体侧上方，则要求设备内部保留检修空间。若采用面板安装，连接器开孔不能与安装孔重叠，面板厚度要兼顾螺母锁紧和壳体定位；若采用底板安装，继电器轴线方向应与电缆走向一致，减少接头处侧向应力。把这些边界在模型中表达清楚，才能让射频通道设计、机柜布线和后期维护同时成立。
