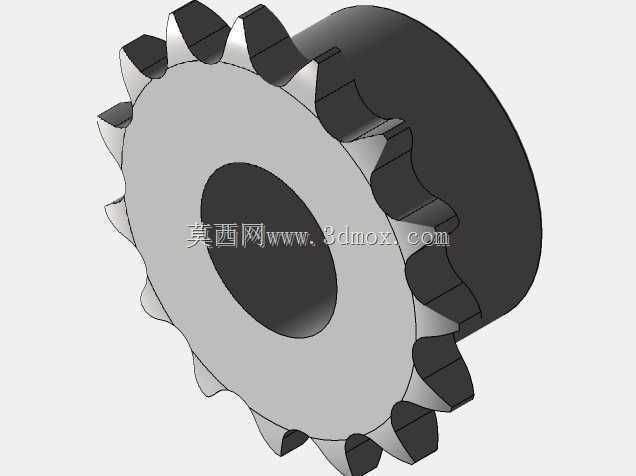

08B规格单排凸台链轮结构设计

　　链传动作为机械传动系统中应用极广的动力传递形式，在输送线、农机、轻工设备、机床辅机等场景中承担着远距离、定传动比动力传输的核心作用，而链轮作为链传动的核心啮合部件，其齿形精度、结构强度、安装适配性直接决定整套传动机构的运行寿命与传动效率。这款适配08B链条规格的单排带凸台链轮，在设计阶段优先匹配短节距精密滚子链的啮合参数，齿廓采用三圆弧一直线的标准齿形设计，保证链条滚子进入与退出啮合时的顺滑过渡，避免啮合过程中出现卡滞、冲击、跳齿等常见故障。从结构来看，链轮一侧设置的一体式凸台结构，主要用于安装时的轴向定位，装配时凸台端面可直接贴合轴承内圈或者安装墙板的定位面，无需额外加装轴套或者定位挡圈即可完成轴向位置限定，

　　既减少了装配环节的零件数量，也能有效避免链轮运行过程中出现轴向窜动，尤其适合安装空间紧凑、无法布置复杂定位结构的传动场景。链轮中心的通孔为轴安装孔，设计时可根据实际配套轴径做公差适配，常规采用H7级基孔制公差，可通过平键连接实现周向固定，传递额定扭矩，凸台部分的外径尺寸经过核算，既保证足够的轮毂强度承受键连接的挤压应力，也不会因为外径过大与周边的机架、护罩等部件产生运动干涉。在实际选型应用中，这类链轮常被用于中小型输送设备的主动轮或者从动轮，比如包装生产线的工件输送链、食品加工设备的网带驱动端、小型农机的动力传输单元，相比带传动不存在打滑问题，相比齿轮传动对安装中心距的误差容忍度更高，维护成本更低。设计过程中，

　　齿部的参数计算严格匹配08B链条的节距、滚子外径参数，齿顶圆、齿根圆、分度圆尺寸均经过啮合仿真验证，保证15齿的齿数设置下，传动过程中的多边形效应处于合理区间，运行时的动载荷、噪声水平满足常规工业设备的使用要求。链轮的轮毂部分厚度经过强度校核，在额定扭矩负载下不会出现轮毂开裂、键槽压溃的问题，凸台的轴向长度根据常用安装场景的墙板厚度、轴承宽度做了通用化设计，可适配多数常规安装场景，无需针对安装位做额外的结构修改。从安装边界来看，这款链轮的最大外圆尺寸为齿顶圆直径，安装时需要保证齿顶圆与周边护罩的径向间隙不小于5mm，避免运行过程中因为链条抖动、链轮径向跳动产生剐蹭；轴向方向上，凸台突出侧需要预留足够的安装空间，

　　保证轴端固定件（比如轴端挡圈、锁紧螺母）不会与凸台产生干涉。在实际工况使用中，这类带凸台的单排链轮相比平板式链轮，安装定位更便捷，装配时无需反复调整轴向位置即可保证链轮与链条的共面度，能有效降低因为链轮偏装导致的链条单侧磨损、提前失效问题。齿部的加工精度等级满足一般工业传动要求，可适配常规速度下的动力传输，当用于高速传动场景时，可对齿部做高频淬火处理提升表面硬度，延长耐磨寿命。整体结构采用一体化成型设计，没有焊接、拼接结构，整体刚性更好，承受冲击载荷的能力更强，适合存在频繁启停、正反转切换的传动工况。
