汽车悬架用螺旋弹簧液压减震器结构设计

　　这款减震器主要面向乘用车辆底盘悬架系统开发，核心作用是过滤路面颠簸传递至车身的振动能量，避免车轮接地附着力因弹跳出现瞬时丧失，同时兼顾行驶过程中的乘坐舒适性与操控稳定性。在实际装车场景中，该部件上端连接车身减震器安装座，下端固定于转向节或下摆臂支座，与螺旋弹簧、缓冲块、防尘罩共同构成悬架弹性阻尼总成，承担垂直方向的载荷传递与振动衰减功能。

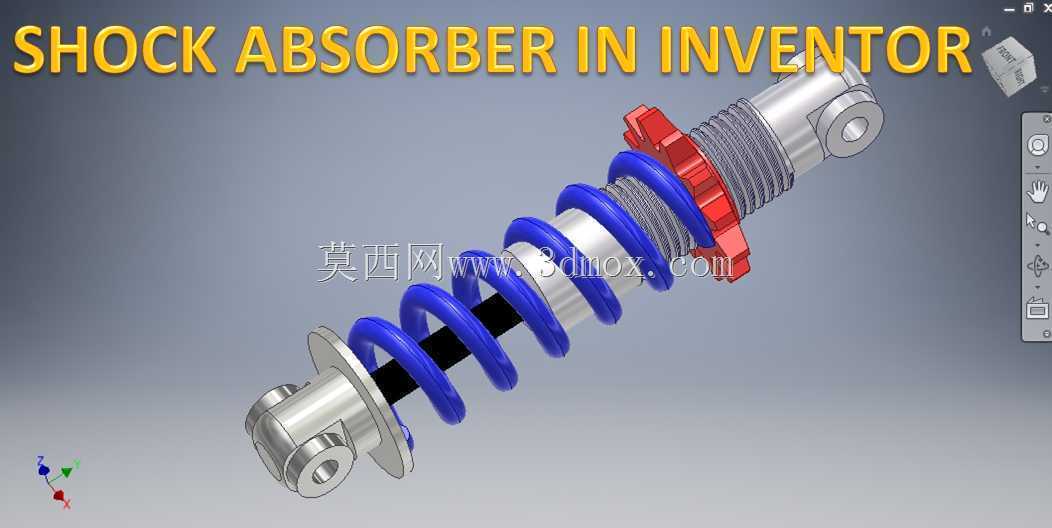

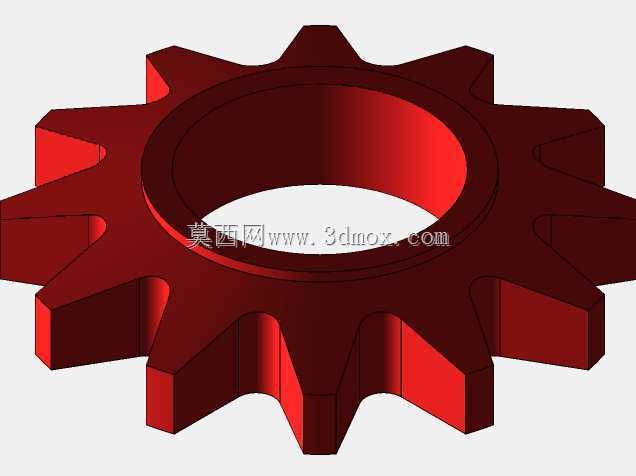

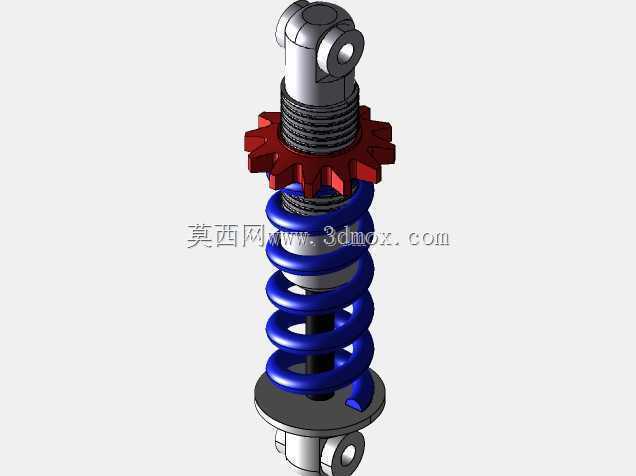

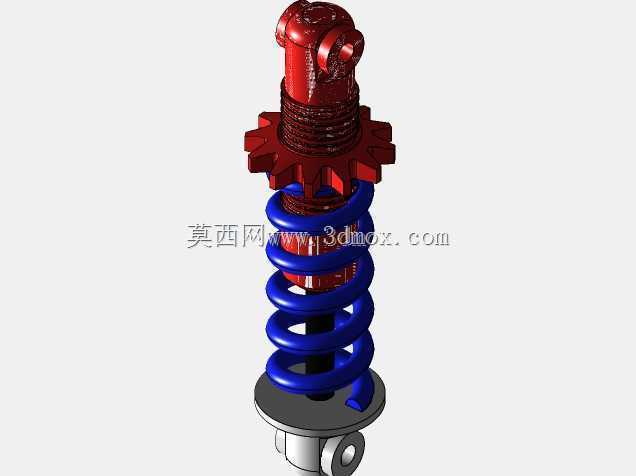

　　从功能特性来看，该结构采用液压阻尼与螺旋弹簧集成的同轴布局，阻尼筒为双筒式结构，内部充入液压油与低压氮气，当活塞随悬架行程往复运动时，油液通过活塞阀系的节流孔产生阻尼力，将弹簧往复运动的机械能转化为热能散出，避免车辆经过起伏路面后出现持续余振。外部螺旋弹簧承担静态承载与冲击缓冲的第一级作用，刚度匹配经过多轮调校，可在压缩行程初期提供较软的响应过滤细碎颠簸，压缩行程末端刚度线性提升，避免悬架撞击限位块产生硬冲击。上端的红色调节环为弹簧预紧力调节结构，可通过旋转调整弹簧初始压缩量，适配不同载荷下的车身高度需求，满足改装场景或不同配置车型的底盘高度匹配要求。

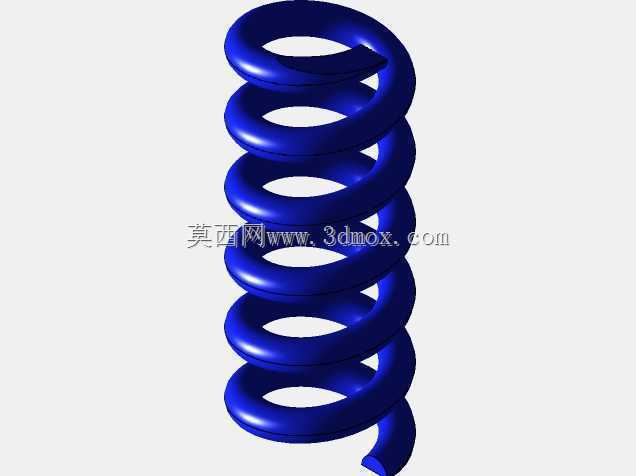

　　设计过程中首先明确安装边界约束：上下两端的吊耳安装孔中心距为设计基准，需匹配目标车型的悬架跳动行程范围，避免拉伸极限下阻尼筒出现拉脱、压缩极限下弹簧并圈。阻尼筒的外径尺寸需预留足够的轮辋内侧避让空间，避免转向过程中与轮胎、轮辋发生运动干涉。弹簧的中径、线径、有效圈数经过刚度校核，确保满载工况下弹簧压缩量处于线性工作区间，不会出现并圈失效。活塞阀系的节流孔直径、阀片刚度经过阻尼特性曲线匹配，压缩行程阻尼力小于复原行程阻尼力，符合车辆悬架阻尼调校的通用逻辑——压缩阶段允许弹簧快速吸收冲击，复原阶段提供更大阻尼抑制弹簧回弹。

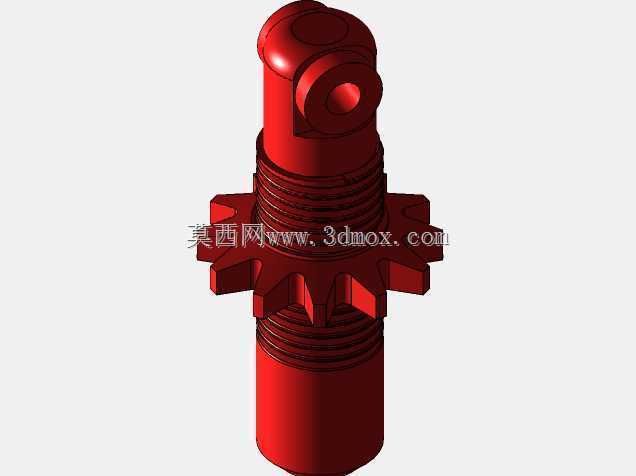

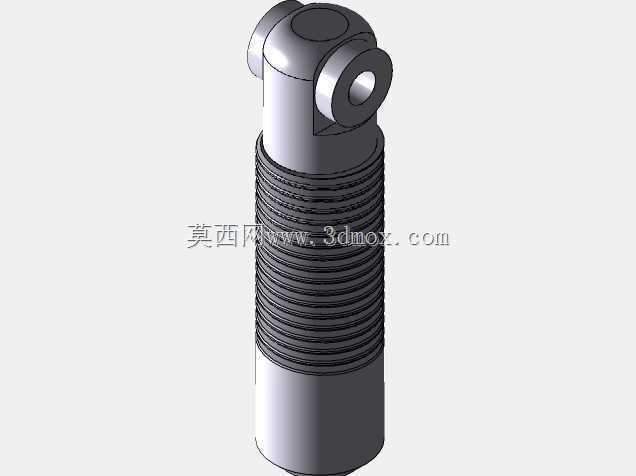

　　外形结构上，上下安装端采用带橡胶衬套的吊耳结构，橡胶衬套可过滤高频小幅振动，同时补偿悬架运动过程中的微小角度偏差，避免金属硬连接产生的应力集中。阻尼筒外露的活塞杆表面做了镀铬硬化处理，表面粗糙度控制在Ra0.8以下，配合防尘罩结构可阻挡泥沙、灰尘进入油封，延长密封件使用寿命。弹簧表面采用电泳喷塑处理，具备耐盐雾腐蚀能力，适配车辆底盘复杂的泥水、盐蚀使用环境。

　　在建模逻辑上，所有配合面均按照实际装配公差设置间隙与配合关系：弹簧与阻尼筒外筒之间预留1.5mm以上的径向间隙，避免悬架运动过程中弹簧与筒壁发生摩擦异响；调节环与阻尼筒外筒的螺纹配合采用梯形螺纹，承载能力更强，调节过程顺滑无卡滞；上下吊耳的衬套内孔与安装螺栓的配合按照H7/f6间隙配合设计，满足装配便利性与运动自由度要求。整体结构的运动仿真可完整模拟悬架全行程的压缩、复原动作，验证各部件在极限位置下无干涉，弹簧无并圈、阻尼筒无超行程拉伸，完全符合实际装车的功能需求。
