RS60-1单股内节滚子链结构

　　在各类工业传动场景中，滚子链是应用极为广泛的挠性传动部件，其中RS60-1规格的单股内链节，是组成整根链条的核心基础单元，直接决定了链条的传动精度、负载能力与运行寿命。不同于整链装配后的成品状态，单独的内链节结构是链条设计、选型、维护过程中必须吃透的核心部分，很多设备传动故障的根源，都出在内链节的配合精度、安装偏差或者结构强度不足上。

　　从实际应用场景来看，这类单股内节滚子链大量适配在中等负载的工业输送线、农业机械传动组、机床辅机传动机构、轻工包装设备的动力传输单元中，相比带传动它不存在打滑问题，相比齿轮传动它可以适应长轴距的动力传递需求，对安装环境的公差容忍度更高，日常维护也更便捷。内链节作为链条与链轮直接啮合的核心部分，其结构设计直接影响啮合的平顺性，运行时滚子与链轮齿面的滚动接触，能大幅降低传动过程中的摩擦损耗，减少齿面磨损与运行噪音。

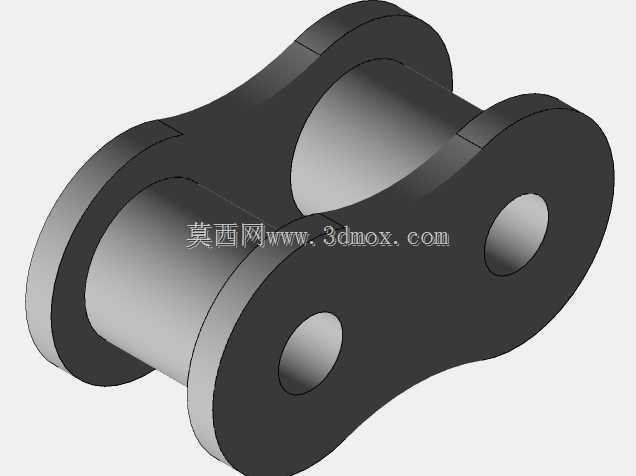

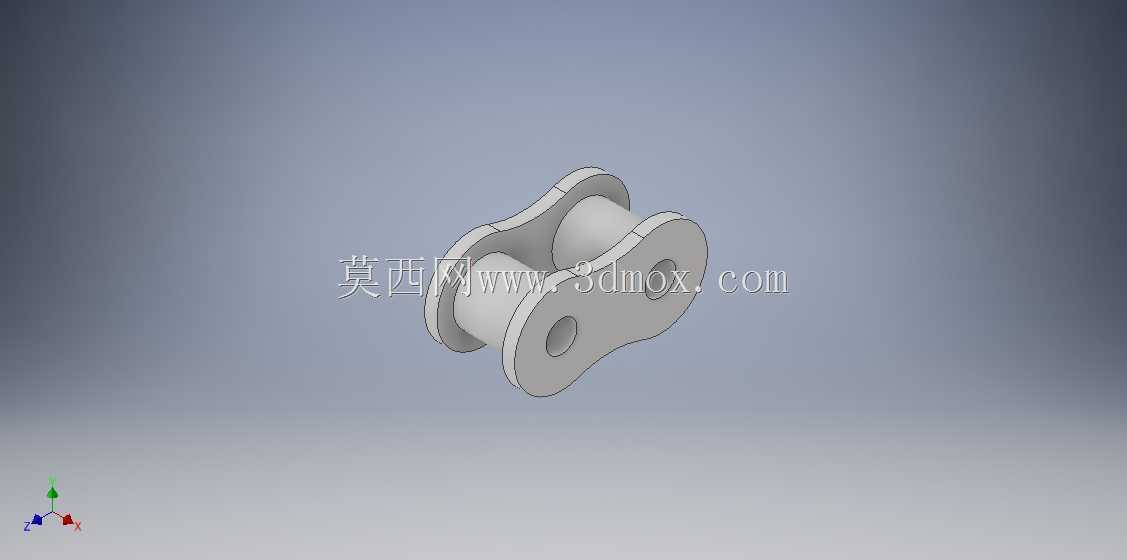

　　从结构设计逻辑来看，这个内链节由两片对称的内链板、两个过盈压装在链板孔内的套筒、以及套在套筒外侧可自由转动的滚子组成。设计时首先要保证内链板的孔位同轴度，两个套筒安装孔的中心距就是链条的实际节距，RS60规格对应的节距尺寸是行业通用的19.05mm，这个尺寸的公差必须控制在极小范围内，一旦节距偏差过大，运行时就会出现爬齿、跳齿问题，甚至会在高速传动时产生冲击载荷，提前损坏链板或者链轮齿面。内链板采用8字形的外形设计，并非随意的造型选择，而是在保证链板各个截面抗拉强度均匀的前提下，尽可能降低链节的整体重量，减少传动过程中的惯性冲击，同时也能避免应力集中在链板的直角位置，提升交变载荷下的疲劳寿命。

　　套筒与内链板的配合采用过盈压装工艺，设计时要严格控制过盈量，过盈量太小会导致设备运行中套筒与链板发生相对转动，磨损链板孔位造成节距变大；过盈量太大则会在压装过程中导致链板孔位周围产生微变形，反而降低结构强度。套筒外侧的滚子与套筒之间采用间隙配合，保证滚子在套筒上可以灵活转动，当链条与链轮啮合时，滚子会在齿面摩擦力的作用下自转，把滑动摩擦转化为滚动摩擦，不仅能降低传动阻力，还能大幅减少链轮齿面的磨损，延长整套传动机构的维护周期。

　　从安装边界与尺寸配合来看，内链节的宽度尺寸要和外链节的内开档尺寸匹配，保证装配后链节之间可以灵活弯折，不会出现卡滞问题；滚子的外径尺寸要和链轮的齿沟圆弧匹配，保证啮合时滚子可以顺利落入齿沟，不会出现顶齿现象。在做三维结构设计时，各个配合面的公差设定要结合实际加工工艺来调整，比如链板的冲压公差、套筒的外圆磨削公差、滚子的内孔精度，都会直接影响最终的装配效果。很多新手建模时容易忽略链板的倒角、套筒端部的压装导向结构，实际生产中这些细节直接决定了压装工序的良率，没有导向结构的套筒在压装时很容易刮伤链板孔壁，降低压装后的连接强度。

　　在设备选型过程中，单独的内链节结构参数是校核链条负载能力的核心依据，链板的厚度决定了单节链条的抗拉强度，套筒的长度与壁厚决定了链节的抗挤压能力，滚子的尺寸与硬度决定了啮合部位的耐磨性能。针对不同的使用场景，比如有粉尘、潮湿或者腐蚀环境的工况，还可以在这个基础结构上调整零件的材质与表面处理方式，比如给链板做发黑、镀锌处理，给滚子做高频淬火提升表面硬度，给套筒做渗碳处理提升耐磨性能，但核心的结构尺寸与配合关系不会发生变化，这也是标准件链条能够跨行业通用的核心基础。做整链装配或者传动机构设计时，必须基于内链节的实际尺寸来校核链轮的齿形、张紧机构的调节行程、传动路径的转弯半径，避免出现链条与周边结构干涉、张紧量不足导致跳齿、转弯半径太小导致链节卡滞等问题。
